Nuotolinis ventiliatoriaus greičio valdymas - AC įtampa valdomu varikl

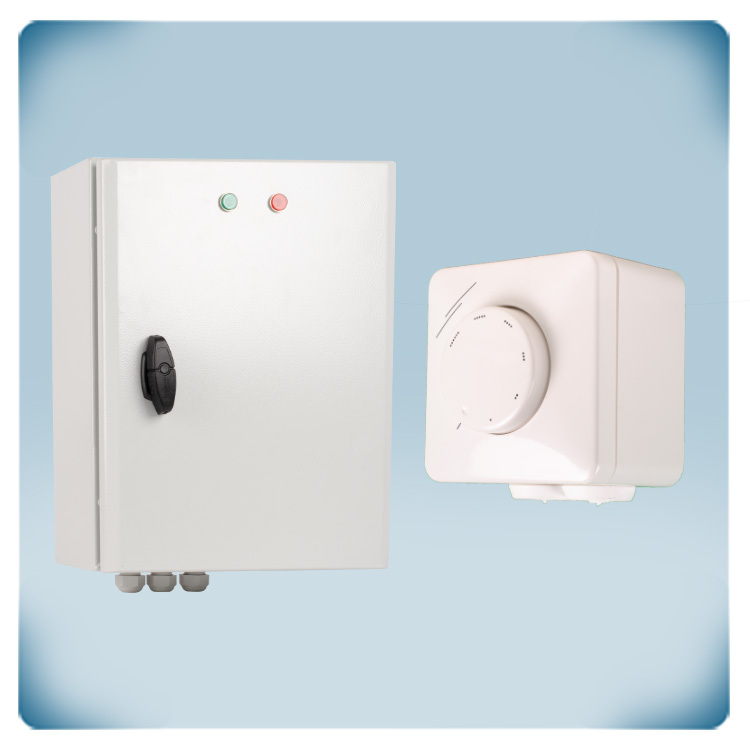

Tai transformatorinis, trifazis ventiliatoriaus greičio reguliatorius valdomas analoginis 0-10 V signalu. Jis valdo trifazius įtampa valdomus variklius, kurių didžiausia leistina srovė negali visšyti 1,5 A. Ventiliatoriaus greitis reguliuojamas variklio įtampą keičiant pakopomis. Pakopos perjungiamos analoginio valdymo signalo pagalba (0–10 VDC). Signalas gali būti paduodamas iš betkurio prietaiso: potenciometro, valdiklio, jutiklio ir taip toliau. Maždauk kas du voltus reguliatorius įjungs sekantį greitį. Puikios sinusoidinės formos išėjimo įtampa garantuoja tylų variklio darbą. TK gnybtai variklio šiluminei apsaugai pajungti. Jei variklis turi šiluminę apsaugą būtinai ją prijunkite prie šių kontaktų, kad apsaugotumėte ventiliatorių nuo galimo visiško sugadinimo. Korpusas pritaikytas virštinkiniam montavimui patalpose (IP54). Galimi įtampos išėjimai: 0-130-180-230-300-400 VAC.

Potenciometras EC ventiliatoriams valdyti, šį potenciometrą MTP-X010-NA taip pat galima naudoti rankiniu būdu valdyti ir kintamos srovės ventiliatorių greičio reguliatorius arba sklendžių pavaras. Potenciometro varžos vertė yra 10 kΩ, jam reikalinga įėjimo įtampa nuo 0 iki 12 VDC. Šio potenciometro rankenėle valdomas išėjimo signalas nuo 0-10V , potenciometras taip pat turi padėtį: išjungta. Išėjimo signalo diapazonas yra nuo 0 VDC iki maksimaliuos maitinimo įtampos. Esant išjungtai padėčiai, išėjimas yra 0 VDC. Sausas kontaktas gali būti naudojama nuotoliniam išorinės įrangos įjungimui-išjungimui. Universalus korpusas tinkantis tiek potinkiniam tiek virštinkiniam montavimui, tinkamai sumontuotas potinkinis montavimas atitinka IP44 saugumo klasę. o tinkamai sumontuotas ant paviršiaus korpusas atitiks IP54 saugumo klasę tokiu atveju korpusas būna apsaugotas nuo vandens purslų ir gulkių patekimo į reguliatoriaus vidų.
