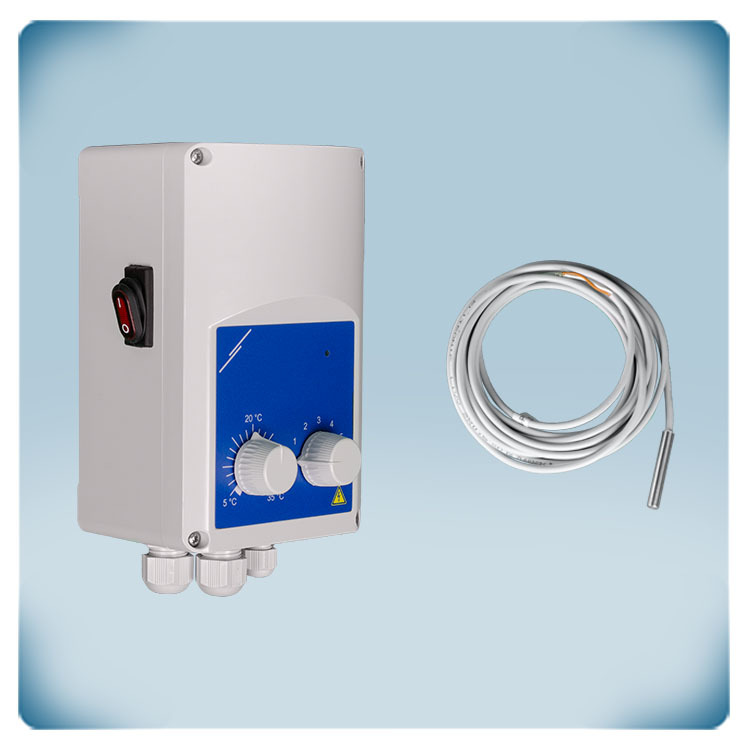

Šildytuvo, aušintuvo su EC ventiliatoriumi reguliatorius

Lengvai naudojamas oro šildytuvų arba oro aušintuvų su EC ventiliatoriumi valdiklis. Paprastai jie naudojami sandėlių ar pramoninių patalpų šildytuvų arba vėsintuvų valdymui. EC ventiliatoriaus greitis reguliuojamas automatiškai, atsižvelgiant į aplinkos temperatūrą, arba jį galima nustatyti rankiniu būdu 5 pakopomis. Nereguliuojama išėjimas valdo vandens vožtuvą arba elektrinį kaitinimo elementą. Šis iįėjimas įsijungia tada kada įjungiamas ventiliatorius. Temperatūros nustatytą ribą galima keisti sukamaja rankenėle esančia ant priekinio dangtelio, temperatūra nustatoma 5–35 °C diapazone. Aušinimo arba šildymo režimą galima pasirinkti per Modbus ryšį arba per trumpiklį. Norint išmatuoti aplinkos temperatūrą, reikalingas pasirenkamas PT500 temperatūros jutiklis.

Kanalinis PT500 temperatūros jutiklis dėl naudojamo platinos jutiklio elemento pasižymi išskirtiniu temperatūros charakteristikų stabilumu. Temperatūrinio jutiklio elementas įdėtas į 53 x 8 mm nerūdijančio plieno vamzdelį ir užpiltas derva. Šis temperatūros daviklis turi teigiamą temperatūros pasipriešinimo koeficientą: pakilus temperatūrai, pasipriešinimas pakyla. 0°C temperatūroje varža yra 500 Ω. Daviklio kabelio ilgis yra 4 m. Kabelis neekranuotas, dviejų gyslų (2 x 0,5 mm²).
