Transformatorinis temperatūros šildytuvo reguliatorius | 7,5 A
Produkto aprašymas
GTH serijos transformatoriniai ventiliatoriaus greičio reguliatoriai reguliuoja vienfazių įtampa valdomų variklių sukimosi greitį, keičiant išėjimo įtampą pagal išmatuotą temperatūrą. Šie reguliatoriai gali būti naudojami šildymui ar vidinimui. Jie turi autotransformatorių ir valdo AC ventiliatoriaus greitį automatiniu arba rankiniu režimu. Automatiniame režime ventiliatoriaus greitis automatiškai sureguliuojamas penkiomis pakopomis pagal išorinio temperatūros jutiklio matavimus (kapiliaras PT500, nekomplektuojamas). Rankiniu režimu per integruotą valdymo jungiklį galima pasirinkti vieną iš 5 nurodytų ventiliatoriaus greičio padėčių. Šis valdymo jungiklis turi 7 pozicijas: OFF, automatinis režimas ir 5 skirtingi greičio pasirinkimai rankiniam režimui. Pasiekus nustatytą temperatūros vertę, ventiliatorius bus išjungtas tiek automatiniu, tiek rankiniu režimu. Nereguliuojamas išėjimas įjungiamas kartu su varikliu, juo gali būti valdomas vožtuvas (pvz., tiekimo šildymo ar aušinimo vožtuvas). Metalinis korpusas skirtas montuoti ant paviršiaus patalpose (IP54). Galimi įtampos pasirinkimai: 0- (80) -110-140-170-230 VAC. Didžiausia variklio srovė: 7.5 A.
Dokumentai
Papildomos specifikacijos ir aprašymas

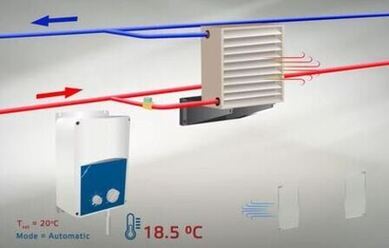

![Reguliatorius šildytuvui su ventiliatoriumi](/lt/failus/straipsnis/vaizdas/aprašymas/gth21-75l22/automatinis-transformatorinis-reguliatorius.jpg)
Veikimo algoritmas
Tai reguliatorius valdantis ventiliatoriaus sukimosi greitį pagal nustatytą temperatūrą. Automatiniu režimu rankenėlės pagalba nusistatote norimą palaikyti temperatūrą ir pasirenkate veikimo režimą šildymas ar vėdinimas. Jei pasirinote šildyma reguliatorius veiks tokiu principu. Nukritus temperatūrai žemiau nustatytos įsijungia pirmas ventiliatoriaus greitis ir atsidaro karšto vandens vožtuvas, jei temperatūra nukrito per jūsų pastatytą histerizę įsijungia antras greitis ir taip iki maksimalaus greičio, kai vėl pasiekiama nustatyta temperatūra uždaromas ventylius ir stabdomas ventiliatorius. Jei nustatytas rankinis šildymo režimas, tai turite nusistatyti temperatūrą bei sukamaja rankenėle nustatyti norimą palaikyti greitį, pasiekus nustatytą temperatūrą greičio rankenėlė lieka savo vietoje, bet ventiliatorius stabdomas ir uždaromas vandens ventylius.
Kokias apsaugas turi šie reguliatoriai
Visada išlieka neteisingo pajungimo galimybė ir tokiu atveju galima nepataisomai sugadinti jungiamą gaminį, kad to išvengtų mūsų klientai mes į reguliatoriaus maitinimo grandinę įtraukėme ir saugiklį. Tad atlikus neteisingą pajungimą jūs gaminio nesugadinsite, blogiausiu atveju sudeginsite tik saugiklį, kurį galėsite pasikeist. Svarbu tik kad naujasis saugiklis būtų tų pačių parametrų kaip buvo originalusis saugiklis.
Tvirtas metalinis korpusas
Įsitikinkite, kad ventiliatoriaus greičio reguliatorius turės pakankamai vietos ir bus pakankamai vėdinamas. Geriausia jį montuoti vėsioje vietoje, kur negautų tiesioginių saulės spindulių. Korpusas pagamintas iš aukštos kokybės plieno. Tai svarbu, atsižvelgiant į autotransformatorių svorį. Dėl metalinio korpuso šilumos išsklaidymas taip pat yra daug efektyvesnis. Dėl to maksimali šio greičio reguliatoriaus galia yra išskirtinai didelė. Korpusas turi IP54 apsaugą nuo dulkių ir vandens patekimo. Šis ventiliatoriaus greičio reguliatorius gali būti montuojamas ant sienos arba automatikos skyde.
Kokius ventiliatorius gali valdyti šiuo reguliatoriumi?
Tai vienfaziai reguliatoriai, tad tinkami tik vienfaziams įtampa valdomiems ventiliatoriams. Prieš renkantis reguliatorių visada pasitikslinkite ventiliatoriaus aprašyme arba pas gamintoją, atstovą ar jūsų ventiliatorius yra valdomas keičiant maitinimo įtampą. Kitu atveju arba ventiliatorius nesireguliuos arba vos ventiliatorių pajungus galite jį sugadinti. Išskirtinai šie reguliatoriai yra skirti sistemoms kurias sudaro vandeniniai šildytuvai su ventiliatoriais. Dažniausiai tokios sistemos naudojamos angaruose garąžuose.
![GHT reguliatoriaus pajungimas](/lt/failus/straipsnis/vaizdas/aprašymas/gth21-75l22/vandeninio-scaron;ildytuvo-reguliatorius.png)
