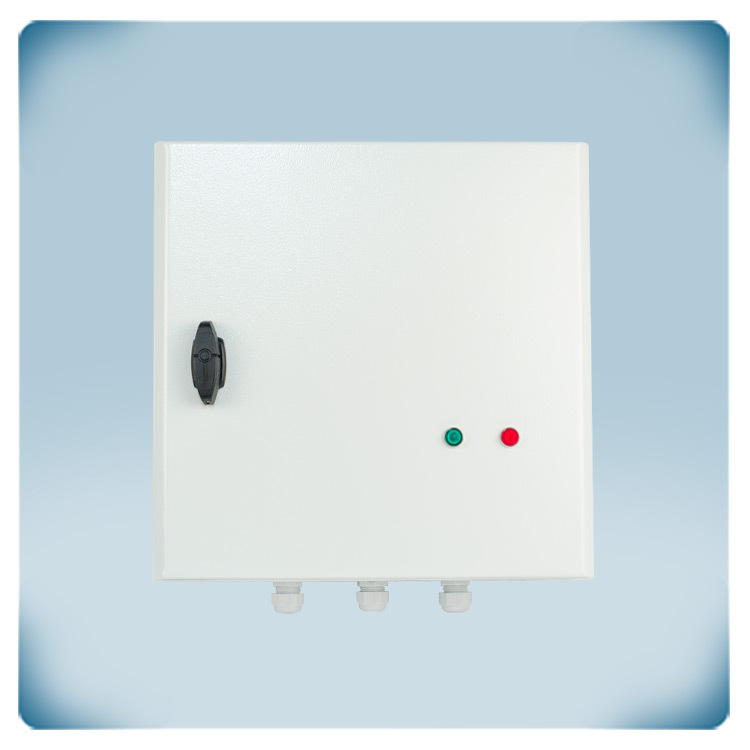

.webp "Transformatorinis ventiliatoriaus greičio reguliatorius su analoginiu įėjimu 230 VAC - 13,0 A")

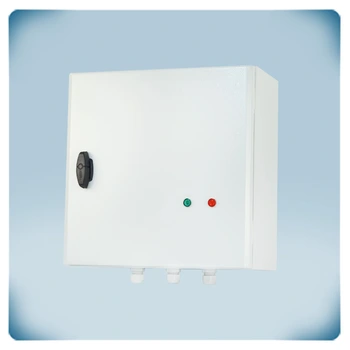

.webp "Reguliatorius kuris gali būti valdomas CO2 jutiklio")

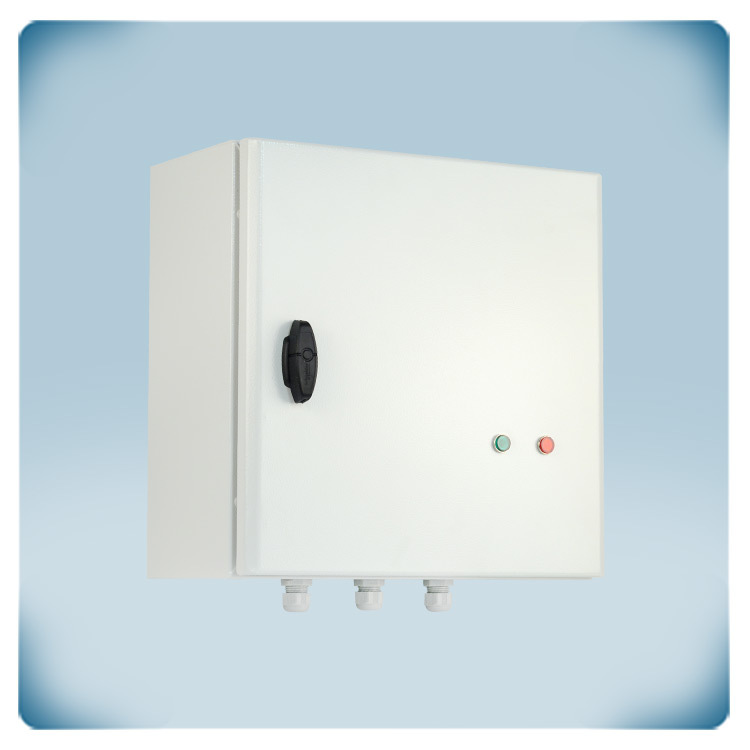

.webp "Transformatorinis reguliatorius su TK gnybtais")
CE deklaracija
Transformatorinis reguliatorius, valdomas analoginiu signalu | 13 A
Produkto aprašymas
Tai transformatorinis, vienfazis ventiliatoriaus greičio reguliatorius valdomas 0-10 V signalu. Jis valdo vienfazius įtampa valdomus variklius, kurių didžiausia srovė yra 13 A. Ventiliatoriaus greitis reguliuojamas variklio įtampą keičiant pakopomis. Pakopos perjungiamos analoginio valdymo signal pagalba (0–10 VDC). Puikios sinusoidinės formos išėjimo įtampa garantuoja tylų variklio darbą. TK gnybtai variklio šiluminei apsaugai pajungti. Korpusas pritaikytas virštinkiniam montavimui patalpose (IP54).
Papildomos specifikacijos ir aprašymas
Kaip valdomas reguliatoriaus išėjimas ventiliatoriui?
Tai nuotoliniu būdu per 0-10 V signalą valdomas reguliatorius. Reguliatorius iš išorinio gaminio, tokio kaip potenciometras, valdiklis ar kiti, gaudamas du voltus įjungia pirmojo greičio relę ir taip aktivuopjamas pirmas greitis, reguliatoiui padavus 2 voltus įjungiama antra relė ir taip aktivuojamas antras greitis ir taip toliau kol pasiekiamas 10 voltų signalas ir aktivuojamas penktas greitis. Mažinant valdymo signalą mažėja ir greitis.
Papildomas 230 VAC išėjimas išoriniams gaminiams
Papildomas nereguliuojamas išėjimas (230 VAC) yra aktyvus, kai įjungtas variklis. Kai šis išėjimas yra įjungta (230 voltų), o kai išjungtas (0 voltų), ji vadiname „nereguliuojamu išėjimu“. Didžiausia šio išėjimo srovė yra 2 A. Paprastai jis naudojamas valdyti išorinį indikatorių, atidaryti arba uždaryti sklendę, perjungti išorinę relę ir pan. Kai ventiliatorius sustoja, sklendė užsidaro. Kai ventiliatorius veikia, sklendė atidaryta.
Reguliatoriaus 12 V išėjimas

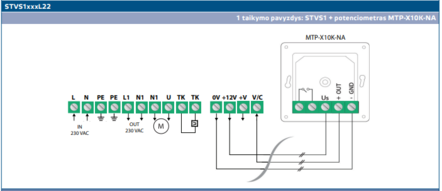

Reguliatorius turi papildomą 12 V išėjimą. Šis išėjimas yra skirtas išorinio gaminio maitinimui. Prie šio išėjimo gali būti prijungtas potenciometras kurio išėjimas būtų naudojamas reguliatoriaus išėjimo valdymui. Tai suteikia patogumo pilnai pajungiant šį reguliatorių.
Kokias apsaugas turi šie reguliatoriai
Visada išlieka neteisingo pajungimo galimybė ir tokiu atveju galima nepataisomai sugadinti jungiamą gaminį, kad to išvengtų mūsų klientai mes į reguliatoriaus maitinimo grandinę įtraukėme ir saugiklį. Tad atlikus neteisingą pajungimą jūs gaminio nesugadinsite, blogiausiu atveju sudeginsite tik saugiklį, kurį galėsite pasikeist. Svarbu tik kad naujasis saugiklis būtų tų pačių parametrų kaip buvo originalusis saugiklis. Kita apsauga tai variklio šiluminė apsauga. Jei jūsų ventiliatorius turi šiluminę apsaugą tai šiluminės apsaugos kontaktus pajunkite prie gnybtų TK. Tokiu atveju esant per dideliai variklio apkrovai suveikia variklio šiluminė apsauga, kuri prijungta prie TK kontaktų stabdo reguliatorių. Reguliatorius atjungia ventiliatoiaus maitinimą iš uždega raudoną gedimo indikaciją.
Metalinis korpusas
Pagrindinis korpuso tikslas yra apsaugoti reguliatoriaus vidų kad nebūtų užterštas arba paveiktas išorinių šiukšlių ar aplinkos veiksnių. Štai kodėl mums labai svarbi korpusų kokybė. Reguliatorių metaliniai korpusai pasižymi gniuždymo, rudyjimo atsparumui. Jie yra sertifikuoti pagal EN 62208 ir jų apsaugos nuo dulkių ir vandens purslų patekimo.
Kokius ventiliatorius gali valdyti šiuo reguliatoriumi?
Tai vienfaziai reguliatoriai, tad tinkami tik vienfaziams įtampa valdomiems ventiliatoriams. Prieš renkantis reguliatorių visada pasitikslinkite ventiliatoriaus aprašyme arba pas gamintoją, atstovą ar jūsų ventiliatorius yra valdomas keičiant maitinimo įtampą. Kitu atveju arba ventiliatorius nesireguliuos arba vos ventiliatorių pajungus galite jį sugadinti.
Tai nuotoliniu būdu per 0-10 V signalą valdomas reguliatorius. Reguliatorius iš išorinio gaminio, tokio kaip potenciometras, valdiklis ar kiti, gaudamas du voltus įjungia pirmojo greičio relę ir taip aktivuopjamas pirmas greitis, reguliatoiui padavus 2 voltus įjungiama antra relė ir taip aktivuojamas antras greitis ir taip toliau kol pasiekiamas 10 voltų signalas ir aktivuojamas penktas greitis. Mažinant valdymo signalą mažėja ir greitis.
Papildomas 230 VAC išėjimas išoriniams gaminiams
Papildomas nereguliuojamas išėjimas (230 VAC) yra aktyvus, kai įjungtas variklis. Kai šis išėjimas yra įjungta (230 voltų), o kai išjungtas (0 voltų), ji vadiname „nereguliuojamu išėjimu“. Didžiausia šio išėjimo srovė yra 2 A. Paprastai jis naudojamas valdyti išorinį indikatorių, atidaryti arba uždaryti sklendę, perjungti išorinę relę ir pan. Kai ventiliatorius sustoja, sklendė užsidaro. Kai ventiliatorius veikia, sklendė atidaryta.
Reguliatoriaus 12 V išėjimas
Reguliatorius turi papildomą 12 V išėjimą. Šis išėjimas yra skirtas išorinio gaminio maitinimui. Prie šio išėjimo gali būti prijungtas potenciometras kurio išėjimas būtų naudojamas reguliatoriaus išėjimo valdymui. Tai suteikia patogumo pilnai pajungiant šį reguliatorių.
Kokias apsaugas turi šie reguliatoriai
Visada išlieka neteisingo pajungimo galimybė ir tokiu atveju galima nepataisomai sugadinti jungiamą gaminį, kad to išvengtų mūsų klientai mes į reguliatoriaus maitinimo grandinę įtraukėme ir saugiklį. Tad atlikus neteisingą pajungimą jūs gaminio nesugadinsite, blogiausiu atveju sudeginsite tik saugiklį, kurį galėsite pasikeist. Svarbu tik kad naujasis saugiklis būtų tų pačių parametrų kaip buvo originalusis saugiklis. Kita apsauga tai variklio šiluminė apsauga. Jei jūsų ventiliatorius turi šiluminę apsaugą tai šiluminės apsaugos kontaktus pajunkite prie gnybtų TK. Tokiu atveju esant per dideliai variklio apkrovai suveikia variklio šiluminė apsauga, kuri prijungta prie TK kontaktų stabdo reguliatorių. Reguliatorius atjungia ventiliatoiaus maitinimą iš uždega raudoną gedimo indikaciją.
Metalinis korpusas
Pagrindinis korpuso tikslas yra apsaugoti reguliatoriaus vidų kad nebūtų užterštas arba paveiktas išorinių šiukšlių ar aplinkos veiksnių. Štai kodėl mums labai svarbi korpusų kokybė. Reguliatorių metaliniai korpusai pasižymi gniuždymo, rudyjimo atsparumui. Jie yra sertifikuoti pagal EN 62208 ir jų apsaugos nuo dulkių ir vandens purslų patekimo.
Kokius ventiliatorius gali valdyti šiuo reguliatoriumi?
Tai vienfaziai reguliatoriai, tad tinkami tik vienfaziams įtampa valdomiems ventiliatoriams. Prieš renkantis reguliatorių visada pasitikslinkite ventiliatoriaus aprašyme arba pas gamintoją, atstovą ar jūsų ventiliatorius yra valdomas keičiant maitinimo įtampą. Kitu atveju arba ventiliatorius nesireguliuos arba vos ventiliatorių pajungus galite jį sugadinti.
