Transformatorinis reguliatorius | 7,5 A | valdomas per Modbus RTU
Produkto aprašymas

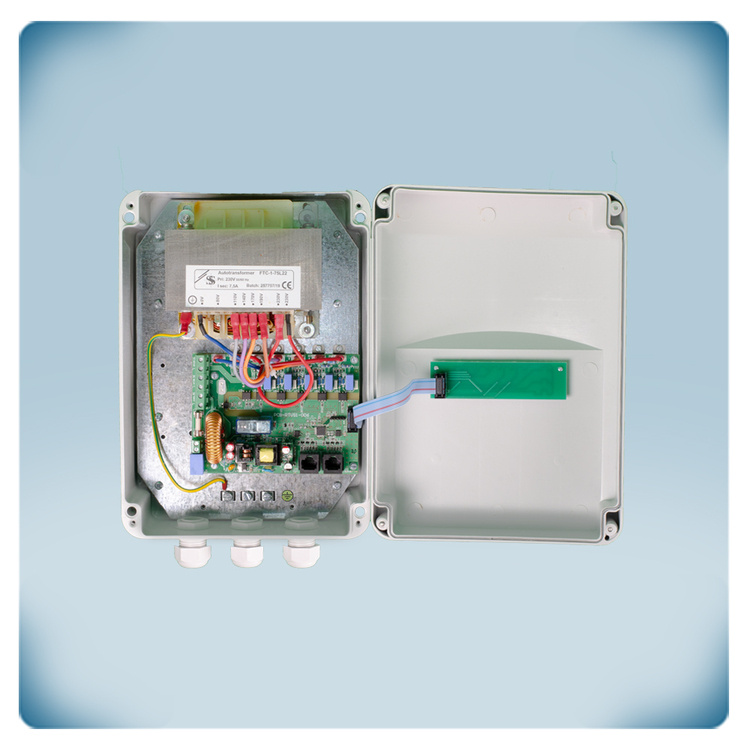

Šie transformatoriniai ventiliatoriaus greičio reguliatoriai reguliuoja vienfazių įtampa valdomų variklių sukimosi greitį keičiant variklio įtampą pakopomis. Jie turi autotransformatorius, kad valdytų į variklį paduodamą įtampą, turinčią tobulą sinusoidinę formą ir turi TK gnybtus, užtikrinančiu šiluminę variklio apsaugą. Ventiliatoriaus greitį galima reguliuoti 5 pakopomis.
Rankiniu režimu ventiliatoriaus greitis yra valdomas atsižvelgiant į Modbus 14 registro vertę. Automatiniame režime ventiliatoriaus greitis reguliuojamas atsižvelgiant į prijungto Sentera ŠVOK keitiklio matavimus: paprasta atlikti ventiliaciją! Pavyzdžiui, jei išmanus CO2 jutiklis (FCMFF-R) yra prijungtas prie RTVS1 automatiniu režimu, ventiliatoriaus greitį galima valdyti atsižvelgiant į išmatuotą CO2 lygį.
Automatiniu režimu galima valdyti ventiliatoriaus greitį atsižvelgiant į temperatūrą, santykinę oro drėgmę, anglies dioksidą (CO2), oro kokybę (TVOC) arba anglies monoksidą (CO). Nereguliuojamas 230 VAC išėjimas gali būti naudojamas pajungti vožtuvą, eigos indikatorių, sklendės pavarą ir kt. Korpusas yra montuojamas ant paviršiaus vidaus aplinkoje (IP54). Didžiausia variklio srovė: 7,5 A.
Dokumentai
Papildomos specifikacijos ir aprašymas
Šiais reguliatoriais ventiliatoriaus greitis reguliuojamas per prijungto įrenginio informaciją gaunamą per Modbus RTU. Taigi automatiniu režimu ventiliatoriaus greitį galima valdyti atsižvelgiant į temperatūrą, santykinę drėgmę, CO2, oro kokybę (TVOC), CO arba pagal rankiniu būdu valdomą SPV serijos potenciometrą. Taip pat reguliatorius kuris turi Modbusą gali būti jungiamas prie mūsų Gateway internet modulio ir tokiu atveju atsiranda reguliatorių valdyti ir keisti nustatymus per intertetą SenteraWeb.
SenteraWeb
Prijungę reguliatorių prie šio debesies, galėsite ne tik matyti reguliatoriaus veikimą per internetą, bet taip pat išsisaugoti veikimo istoriją kurią galėsite kiekvieną dieną peržiūrėti, keisti reguliatoriaus nustatymus. Jei šeguliatorius sumontuotas tokioje vietoje kur temperatūrų ar kitų parametrų kritiniai pasikeitimai gali pakenkti ir jums būtina žinoti atsiradus tokiems pokyčiasm, tai galėsite ir nusistatyti sistemą taip kad gautimėte kritinius pranešimus elektroniniu paštu arba SMS. Taip galėsite ištisą parą viską žinoti apie jūsų sistemos veikimą.
![Vienfazio reguliatoriaus indikacija](/lt/failus/straipsnis/vaizdas/aprašymas/rtvs1-75l22/reguliatoriaus-greičių-indikacija.png)
Kokias indikacijas turi reguliatorius
Kai nestebėsite reguliatoriaus per Modbusą prijungto prie kompiuterio ar SenteraWeb, tai visada galėsite pažiūrėję į reguliatorių ir matyti kokiu greičiu reguliatorius veikia, nes reguliatorius turi penkis LED diodus kurie indikuoja veikimo greitį. Taip pat reguliatorius turi dar tris LED kurie indikuoja: gedimą, Modbuso indikaciją, relės suveikimą ir t.t smulkiau informacijos apie jų veikimą ir reikšmes skaitykite techninėje dokumentacijoje.
Galimybė pasirinkti viena iš dviejų darbo režimų: šildymas, vėdinimas?
Galima pasirinkti automatinį reguliatoriaus veikimo principą, kad jis veitų pagal šildymo arba vėdinimo režimą. Vėdinimo režimas reiškia, kad ventiliatoriaus greitis padidės, kai padidės išmatuota vertė. Šildymo režimu ventiliatoriaus greitis sumažės, kai išmatuota vertė sumažės.
Nereguliuojamas išėjimas 230 V
Papildomo, nereguliuojamo išėjimo veikimą galima pasirinkti naudojant Modbus registrą 19. Pagal gamyklinį nustatymą jis indikuoja gedimą. Suveikus TK kontaktams šiame išėjime atsiranda įtampa kuri gali įjungti, lemputę, garsinę siganlizaciją. Tai taip pat gali indikuoti variklio veikimą arba išėjimą galima valdyti naudojant Modbus 15 registrą.
TK kontaktai šiluminės apsaugos pajungimui
Šis ventiliatoriaus greičio reguliatorius turi TK gnybtus. Jei variklis perkaista, TK funkcija išjungia variklį, kad būtų išvengta variklio perkaitimo. Jei variklyje nėra TK kontaktų, išjunkite TK funkciją per Modbus registrą 14. Arba paprasčiausiai ant šių kontaktų galite uždėti trumpiklį.
Automatinis paleidimas po maitinimo įtampos gedimo
Nutrūkus elektros tiekimui, šis reguliatorius automatiškai atsistato iš naujo. Kai maitinimas bus atkurtas, variklis bus automatiškai paleistas iš naujo. Tai labia aktualu tokiose aplinkore kur tokių reguliatorių sumontuota ne vienas. Reguliatoriais turintys automatinį palaidimą po įtampos dingimo labia palengvina jų aptarnavimą.
Reguliatoriaus korpusas
Korpusas pagamintas iš aukštos kokybės r-ABS plastiko. Ši medžiaga yra ypač atspari karščiui, labai tvirta ir puikiai apsaugo nuo smūgių. Korpusas tinkamas paviršiniam montavimui ir atitinka IP54 apsaugos klasę, korpusas apsaugo dulkių ir drėgmės patekimo.
![Vienfazio RTVS1 reguliatoriaus pajungimas](/lt/failus/straipsnis/vaizdas/aprašymas/rtvs1-75l22/reguliatoriaus-montavimas.png)
