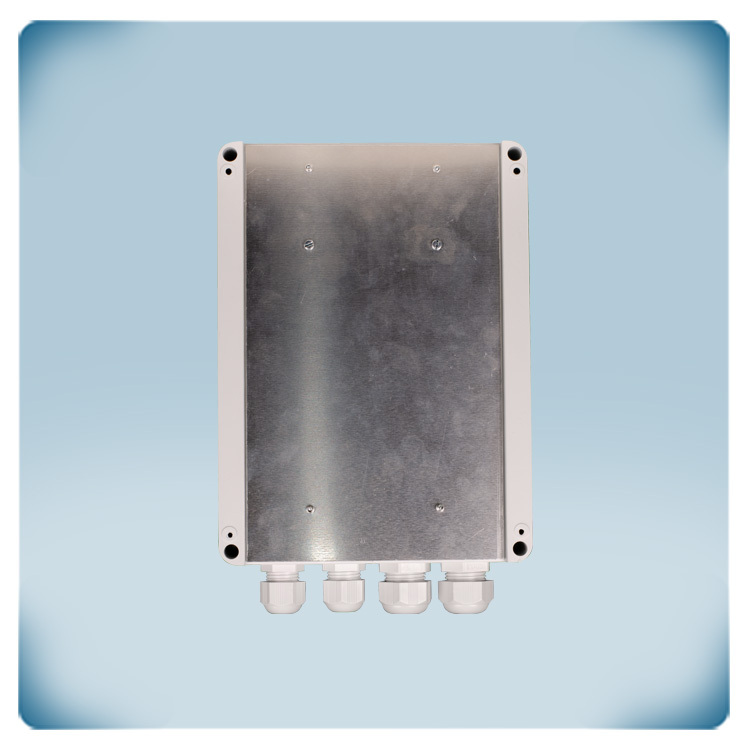

.webp "Reguliatoriaus radiatorius")
CE deklaracija
Temperatūra pagrįstas ventiliatoriaus greičio reguliatorius | 3 A
Produkto aprašymas
Išmatuota temperatūra pagrįstas vienfazių AC ventiliatorių reguliatorius. Reguliatorius turi du išėjimus ventiliatoriams, prie kiekvieno išėjimo pajungto ventiliatorių maksimali srovė negali viršyti 3 A. Per RJ45 lizdą (Power over Modbus) galima prijungti iki 4 ŠVOK jutiklių. Taip pat, yra 2 analoginiai įėjimai, 2 analoginiai išėjimai ir 2 tacho įėjimai. Sistemai skirtą programinę įrangą galima atsisiųsti per SenteraWeb. Norint prijungti šį ŠVOK reguliatorių prie „SenteraWeb“, reikalingas interneto modulis. Maitinimo įtampa yra 230 VAC. Reguliatoriaus korpusas atitinka IP54 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Reguliatoriaus prijungimas prie SenteraWeb
Šio tipo reguliatoriai neturi integruoto inteneto modulio, todėl reikia įsigyti papildomą interneto modulį. Jo pagalba per SenteraWeb asmeninę paskyrą parsisiųsite programinę įrangą.
Išorinių prietaisų pajungimas

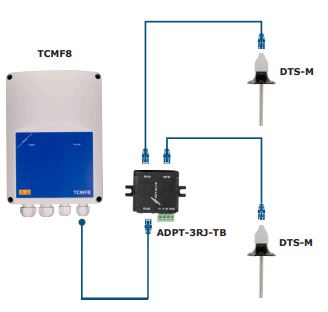

Potenciometras ir jutikliai gali būti prijunti per analoginius įėjimus arba per RJ45 jungtį, per šią jungtį pajungti išoriniai gaminiai gaus ir 24 voltų maitinimą, mes tai vadiname PoM (maitinimas per Modbusą).
Tolygiai paskirstyti šilumąŠiltas oras kyla aukštyn. Patalpose su aukštomis lubomis oro sluoksniuose kaupiasi skirtingų temperatūrų sluoksniais. Kai šiltas oras laikosi prie lubų, o šaltas daugiausia yra patalpos apačioje, tai sukuria nemalonų jausmą. Tai taip pat lemia dideles šildymo išlaidas, ypač prasčiau izoliuotų pastatų atveju.
Destratifikacija yra šių skirtingų temperatūrų oro sluoksnių maišymo procesas. Prie lubų kaupiasi šiltas oras. Arčiau grindų yra šaltesni oro sluoksniai. Tai sukelia nemalonų jausmą gyventojams, be to, per stogą prarandama daug šilumos. Destratifikacijos ventiliatoriai arba lubų ventiliatoriai gali tai išspręsti maišydami skirtingų temperatūrų oro sluoksnius. Maišant orą, temperatūra po lubomis ir grindų lygyje subalansuojama. Tai sukuria malonesnį jausmą ir reikalauja mažiau šildymo. Be didelio energijos taupymo, sukuriamas geresnis patalpų oro klimatas. Lubų ventiliatoriaus greitis reguliuojamas pagal lubų ir grindų temperatūrų skirtumą. Kuo didesnis skirtumas tarp abiejų temperatūrų, tuo didesnis ventiliatoriaus greitis. Delta temperatūra, minimalus ir maksimalus ventiliatoriaus greitis ir visi kiti nustatymai gali būti keičiami per Modbus holding registrus.
Modbus RTU komunikacija
Visi įrenginiai keičiasi informacija per Modbus RTU ryšį. Skaitmeniniai temperatūros jutikliai yra tikslesni nei pasyvieji temperatūros jutikliai. Naudojant pasyviuosius temperatūros jutiklius, išmatuotą vertę įtakoja laido elektrinė varža. Skaitmeniniams jutikliams taip nėra. Skaitmeniniai temperatūros jutikliai išmatuotas reikšmes siunčia per Modbus RTU ryšį. Modbus ryšys yra stabilesnis ir patikimesnis nei 0-10 voltų signalas ir suteikia galimybę naudoti ilgesnius laidus. Yra visa informacija iš prijungtų įrenginių, ne tik išmatuotos vertės. Jei viename iš jutiklių iškyla problema, galima išsiųsti išsamų aliarmo pranešimą.
