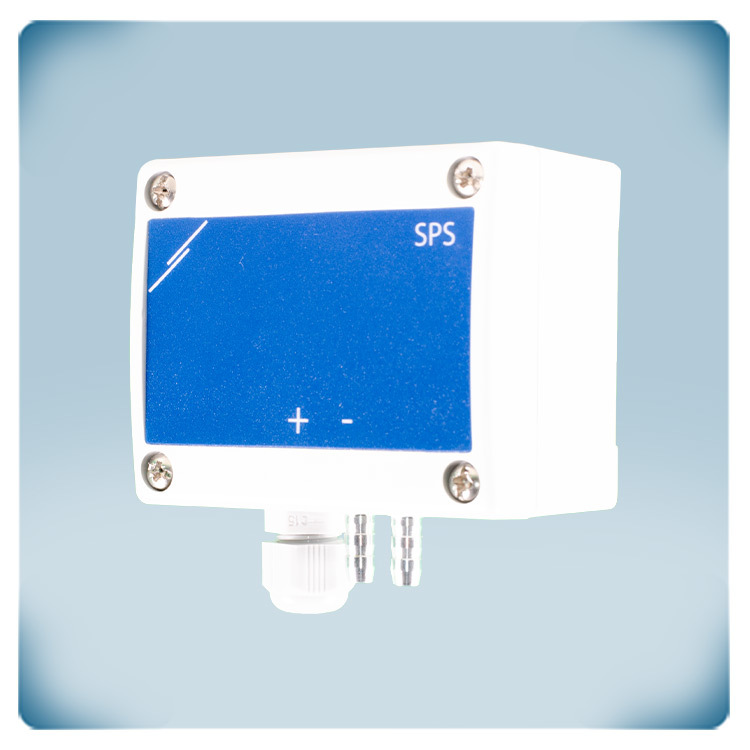

Skirtuminio slėgio valdiklis 0 - 6000 Pa | AC - DC maitinimas
Produkto aprašymas
Skirtuminio slėgio valdiklis palaiko diferencinį slėgį (Pa), oro srautą (m³/h) arba oro greitį (m/s) ŠVOK (ang. HVAC) sistemose. Jis gali tiesiogiai valdyti EC ventiliatorius, dažnio keitiklius ar ventiliatorių greičio reguliatorius, naudodamasis PI valdymo algoritmu. Jis puikiai tinka valdyti VAV sklendes. Jis palaiko nustatytą skirtuminį slėgį, oro srautą ar oro greitį. Oro srauto valdymas yra įmanomas, jei žinomas ventiliatoriaus K faktorius.
Šis skirtuminio slėgio reguliatorius turi du nustatymus, kurie leidžia sukurti skirtingą oro srautą, pvz.: dienos ir nakties režimą. Visus parametrus galima nustatyti naudojant Modbus RTU. Oro greitį galima valdyti kartu su pasirinktais pitot vamzdeliais: PSET-PTx-200. Jis valdo vieną analoginį ar moduliuojamą išėjimą, kurį galima pasirinkti 0-10 VDC, 0-20 mA arba 0-100% PWM.
Maitinimo įtampa: 18–34 VDC / 15–24 VAC ± 10%. Jis gali būti naudojamas matuoti slėgiui nuo 0 iki 6000 Pa.
Papildomos specifikacijos ir aprašymas
Ką matuoja jutiklis?
Šiuo jutikliu galime matuoti skirtuminį slėgi, o dėl integruoto K-faktoriaus jutikliu, taip pat galima matuoti ir oro tūrį.

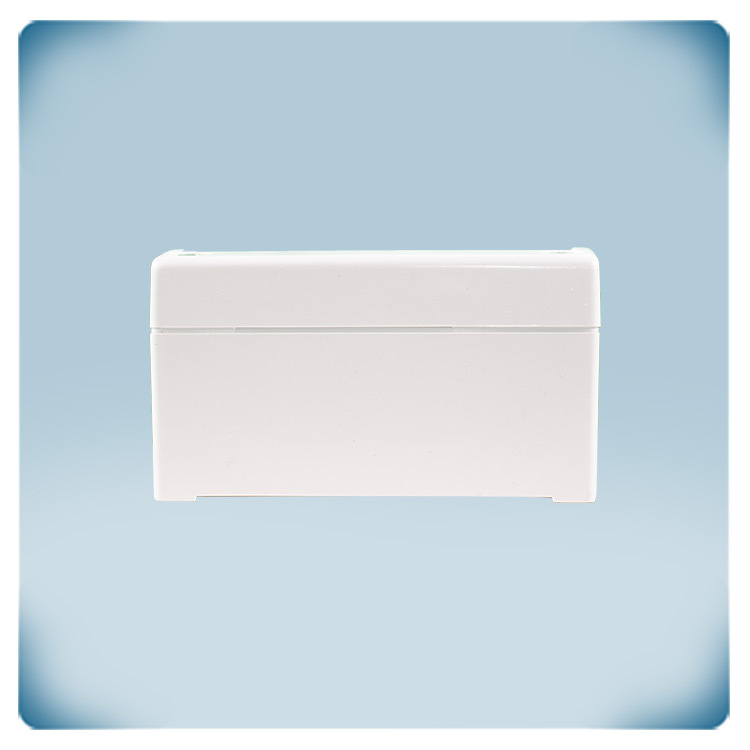

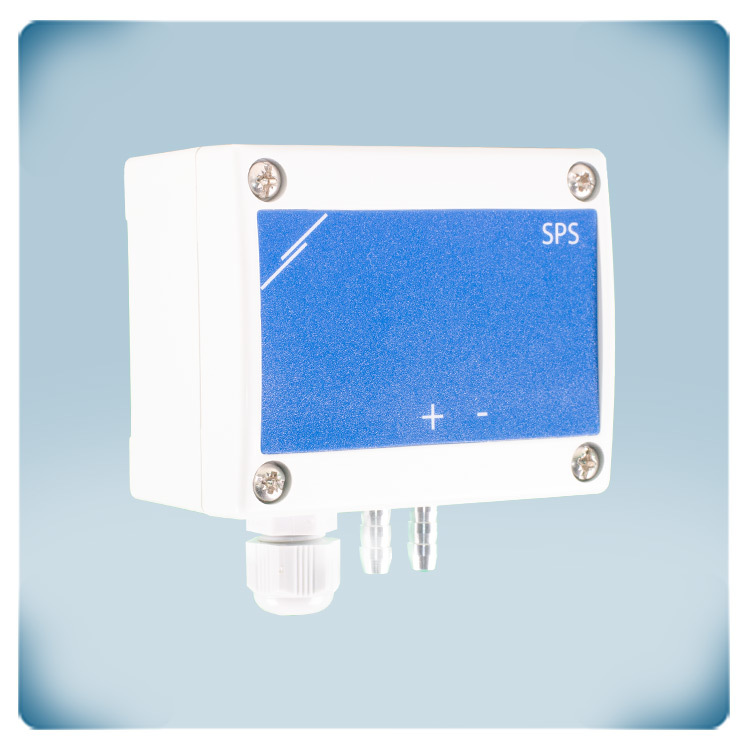

Jutiklio korpusas
Jutiklis sumontuotas tvirtame IP54 klasę atitinkančiame korpuse, todėl yra tinkamas montuoti ir aplinkose kur yra sudėtingos sąlygos.
Pastovus slėgis, oro tūrio srautas arba oro greitis
Šis diferencinio slėgio reguliatorius reguliuoja EC ventiliatorius arba kintamosios srovės ventiliatoriaus greičio reguliatorius, kad palaikytų pastovų slėgį nustatytoje taške, veikimo diapazone nuo 0 iki 2 000 Pa. Be to, jis siūlo lankstumą valdyti ventiliatoriaus greitį pagal oro srautą (matuojamas m³/h) arba oro greitį (matuojamas m/s).
Oro srauto reguliavimui pagal ventiliatoriaus K koeficientą galima naudoti papildomą jungčių rinkinį (tipas PSET-PVC-200 arba PSET-QF-200). Šis jungčių rinkinys taip pat leidžia valdyti slėgio skirtumą. Kaip alternatyva, norint valdyti oro srautą pagal ortakio skerspjūvį (išmatuotą cm²) arba oro greitį, galima naudoti pasirenkamą jungčių rinkinį (tipas PSET-PTS-200 arba PSET-PTL-200).
Šis diferencinio slėgio reguliatorius reguliuoja EC ventiliatorius arba kintamosios srovės ventiliatoriaus greičio reguliatorius, kad palaikytų pastovų slėgį nustatytoje taške, veikimo diapazone nuo 0 iki 2 000 Pa. Be to, jis siūlo lankstumą valdyti ventiliatoriaus greitį pagal oro srautą (matuojamas m³/h) arba oro greitį (matuojamas m/s).
Oro srauto reguliavimui pagal ventiliatoriaus K koeficientą galima naudoti papildomą jungčių rinkinį (tipas PSET-PVC-200 arba PSET-QF-200). Šis jungčių rinkinys taip pat leidžia valdyti slėgio skirtumą. Kaip alternatyva, norint valdyti oro srautą pagal ortakio skerspjūvį (išmatuotą cm²) arba oro greitį, galima naudoti pasirenkamą jungčių rinkinį (tipas PSET-PTS-200 arba PSET-PTL-200).

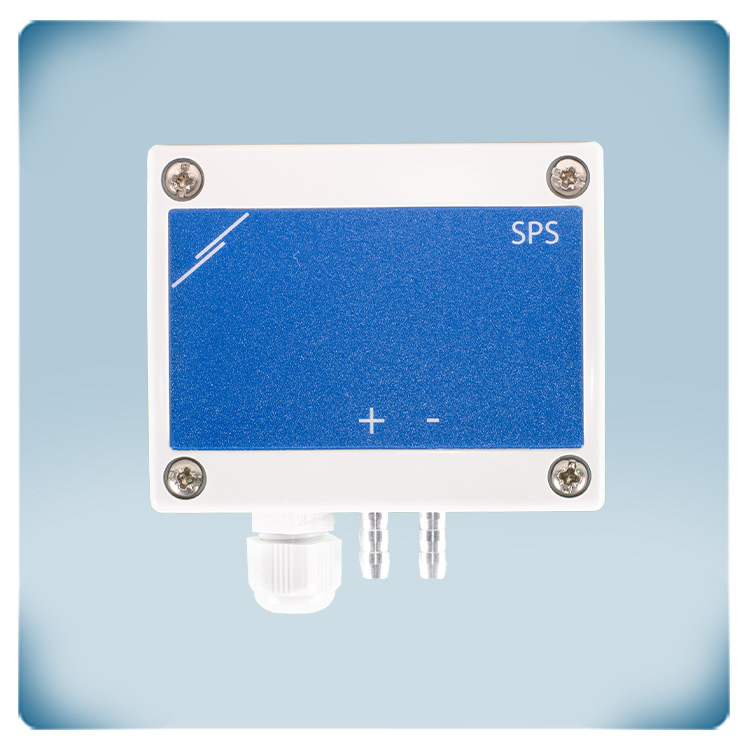

Kiek palaikomų slėgių galima nustatyti?
Galima nustatyti du slėgius kuriuos norite palaikyti, todėl yra galimybė šiuo slėgio jutikliu prietaisus valdyti dienos nakties režimu.

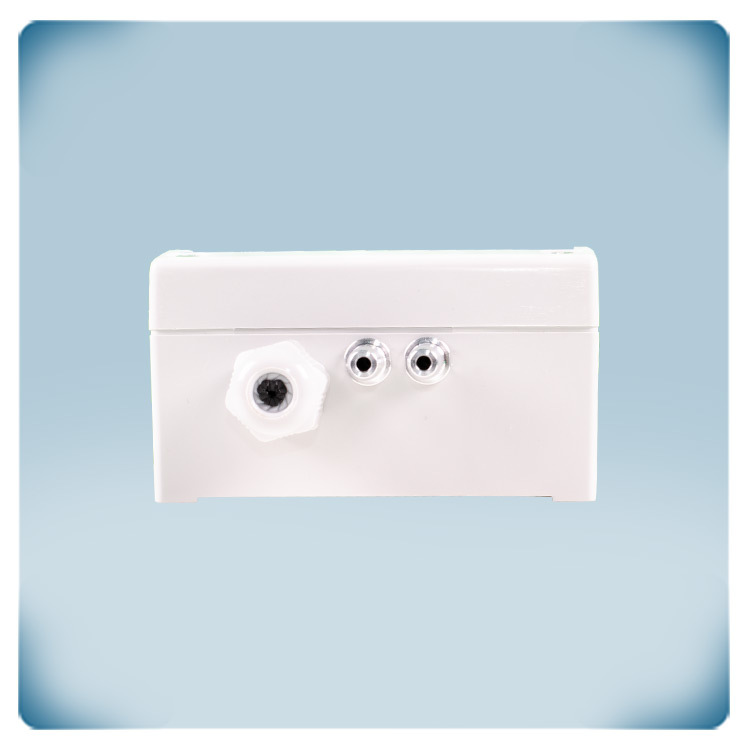

3 laidų jungtis

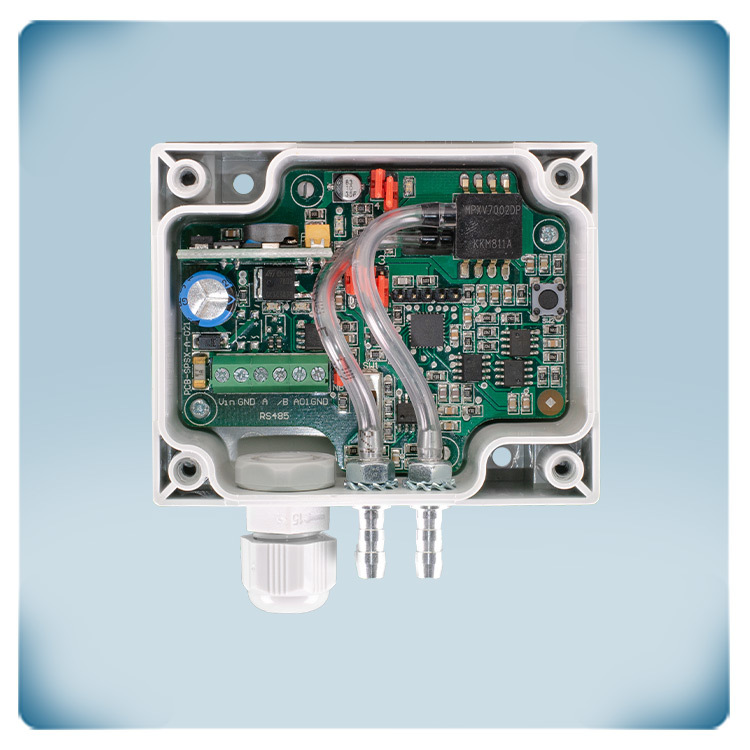

Maitinimo įtampa, analoginis išėjimas ir Modbus RTU ryšys gali būti prijungti per sraigtinį gnybtų bloką, užtikrinant patikimą vientisų arba suvytusių laidų kontaktą. Šis jutiklio valdiklis gali būti tiekiamas su 24 VDC arba 24 VAC. Jis skirtas 3 laidų prijungimui. Išėjimo įžeminimas (GND) yra viduje prijungtas prie maitinimo įtampos (V-) įžeminimo. Įsitikinkite, kad šio bendro įžeminimo neprijunkite prie kitų įrenginių, kurie maitinami nuolatine įtampa.
Maitinimo įtampa, analoginis išėjimas ir Modbus RTU ryšys gali būti prijungti per sraigtinį gnybtų bloką, užtikrinant patikimą vientisų arba suvytusių laidų kontaktą. Šis jutiklio valdiklis gali būti tiekiamas su 24 VDC arba 24 VAC. Jis skirtas 3 laidų prijungimui. Išėjimo įžeminimas (GND) yra viduje prijungtas prie maitinimo įtampos (V-) įžeminimo. Įsitikinkite, kad šio bendro įžeminimo neprijunkite prie kitų įrenginių, kurie maitinami nuolatine įtampa.
Modbus RTU
Jutiklis turi Modbusą, jo pagalba galime atlikti jutiklio veikimo monitoringą ir per Modbusą kaisti jutiklio nustatymus.
