Montavimo instrukcija
SENSISTANT, pajungimo pultas Senteros - M gaminiams prijungti
Produkto aprašymas
SENSISTANT, maitinimo šaltinis ir kabeliai, reikalingi -M gaminiams prijungti, maitinimo šaltinis 24 VDC ir kabeliai. Sistema skirta stebėti ir konfigūruoti bet kurį Sentera -M produktą su Modbus RTU ryšiu. Modbus (PoM), tai reiškia kad gaminys priima perduoda informaciją ir gauna maitinimą per vieną kabelį.
Papildomos specifikacijos ir aprašymas
Gaminių Modbus registrų konfigūravimo komplektas
SENSISTANT yra Sentera įrenginių konfigūravimo įrankis. Tai puiki alternatyva 3SModbus programinei įrangai. Tai leidžia konfigūruoti SENTERA gaminį be kompiuterio. 3SModbus programinė įranga leidžia vizualizuoti ir konfigūruoti kelis produktus vienu metu. Sensistant vienu metu gali konfigūruoti tik vieną produktą.
Sentera –M ir –H gaminių versijos
Standartiškai Sentera HVAC jutikliai / valdikliai su RJ45 lizdais kaip prijungimo priemone turi skirtingas versijas / modelius, būtent -M ir -H. Konkreti šių jutiklių paskirtis ir galimybės priklausys nuo atitinkamų jų versijų.
RJ45 lizdas yra bendras gaminių modeliams –M ir –H. Nors –M versija neturi fizinio išėjimo, t. y. išėjimo vertė nustatoma per Modbus RTU, o visos jungtys atliekamos naudojant vieną kabelį su RJ45 jungtimi, –H versija yra hibridas, turintis ir gnybtų bloką, ir RJ45 lizdą (tai reiškia, kad jame taip pat yra išėjimo jungtys).
Standartiškai Sentera HVAC jutikliai / valdikliai su RJ45 lizdais kaip prijungimo priemone turi skirtingas versijas / modelius, būtent -M ir -H. Konkreti šių jutiklių paskirtis ir galimybės priklausys nuo atitinkamų jų versijų.
RJ45 lizdas yra bendras gaminių modeliams –M ir –H. Nors –M versija neturi fizinio išėjimo, t. y. išėjimo vertė nustatoma per Modbus RTU, o visos jungtys atliekamos naudojant vieną kabelį su RJ45 jungtimi, –H versija yra hibridas, turintis ir gnybtų bloką, ir RJ45 lizdą (tai reiškia, kad jame taip pat yra išėjimo jungtys).
Kaip tai veikia?

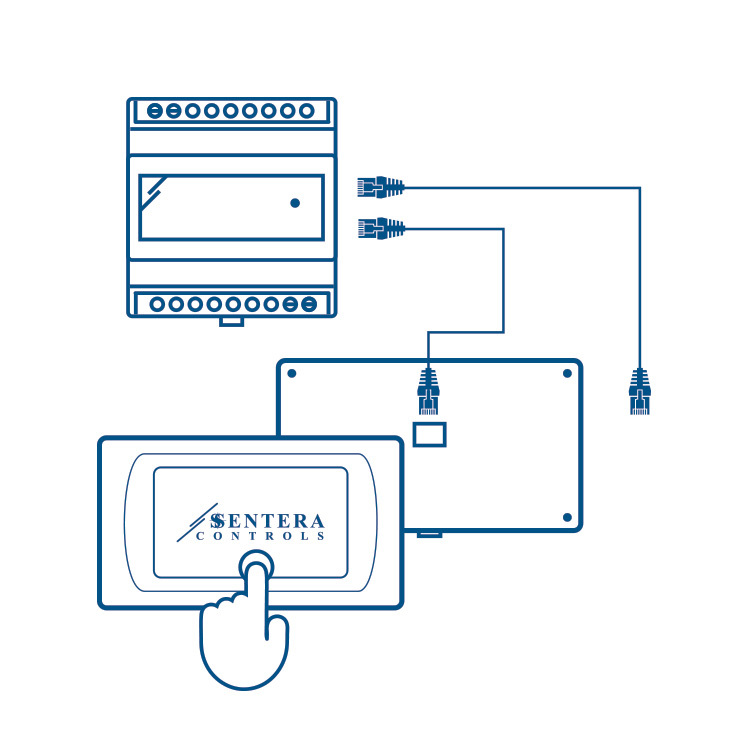

Prijunkite SENSISTANT prie Sentera gaminio, kurį norite konfigūruoti per Modbus RTU. SENSITANT automatiškai atpažins prijungtą įrenginį, kai paspausite nuskaityti. Jis pasiūlys jums galimybę atidaryti input arba holding registrus. Input registrai yra tik skaitomi, o holding registrus galima keisti. Modbus registrų lentelėje rasite išsamią visų prijungto įrenginio parametrų apžvalgą.
Pilna komplektacija
Šis rinkinys leidžia prijungti ir konfigūruoti Sentera HVAC jutiklius su RJ45 lizdu (-M arba -H serija). Jame yra SENSISTANT Modbus konfigūratorius, 24 V maitinimo šaltinis ir 2x UTP kabelis su RJ45 jungtimis abiejose pusėse (U502GY2K0RJ8RJ8). Abu kabeliai yra 2 m ilgio.
