Reguliatorius su Wi-Fi interneto mofuliu | 3 A
Produkto aprašymas
Temperatūros matavimu ir pagal tai greitį valdantis vienfazių AC ventiliatorių greičio reguliatorius.
Reguliatoriuje įmontuotas Wi-Fi internet modulis, kas leidžia lengvai pajungti gaminį prie SenteraWeb per Wi-Fi ryšį. Prie vieno išėjimo prijungtų ventiliatorių bendra maksimali srovė negali viršyti 3 A. Per RJ45 lizdą (Power over Modbus) galima prijungti iki 4 ŠVOK jutiklių. Taip pat, yra 2 analoginiai įėjimai, 2 analoginiai išėjimai ir 2 tacho įėjimai.
Sistemai skirtą programinę įrangą galima atsisiųsti per SenteraWeb. Maitinimo įtampa yra 230 VAC. Reguliatoriaus korpusas atitinka IP54 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Reguliatoriaus paruošimas eksploatacijai
Šis reguliatorius gali veikti nuo išorinio potenciometro gaunamo signalo arba nuo jutiklio išmatuotos temperatūros. Norint kad reguliatorius veiktų automatiškai nuo temperatūros, reguliatorių reikia prijungti prie SenteraWeb per savo asmeninę paskyrą. Prijungus reguliatorių galėsite parsisiųsti jums reikiamą programą pagal kurią ir veiks reguliatorius.
Reguliatoriaus prijungimas prie SenteraWeb
Šio tipo reguliatoriai turi integruotą Wi-Fi inteneto modulį, todėl jums nebereikia pirkti jokių papildomų gaminių, galite iškarto prijungti reguliatorių prie SenteraWeb ir parsisiųsti jums reikiamą programą. SenteraWeb yra HVAC debesies platforma, kuri siūlo nuotolinį valdymą naudojant standartinę žiniatinklio naršyklę. Prijungti įrenginiai gali siųsti aliarmo pranešimus, kai išmatuotos temperatūros viršija jų diapazonus arba kai atsiranda klaidų. Grindų ir lubų temperatūras galima registruoti ir vizualizuoti diagramoje. Užregistruotus duomenis galima eksportuoti. Vienas ar keli vartotojai gali turėti prieigą prie įrenginio (-ų) prisijungimo. Vartotojai gali matyti tik reikšmes, konfigūratoriai gali matyti ir koreguoti Modbus Holding registrų reikšmes. Naudodami dienos ir savaitės tvarkaraštį, galite sukurti skirtingus vėdinimo režimus.

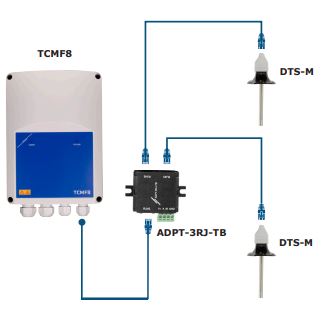

Išorinių gaminių pajungimas
Potenciometras ir jutikliai gali būti prijunti per analoginius įėjimus arba per RJ45 jungtį, per šią jungtį pajungtiišoriniai gaminiai gaus ir 24 voltų maitinimą, mes tvadiname PoM (maitinimas per Modbusą)
Modbus RTU komunikacija
Visi įrenginiai keičiasi informacija per Modbus RTU ryšį. Skaitmeniniai temperatūros jutikliai yra tikslesni nei pasyvieji temperatūros jutikliai. Naudojant pasyviuosius temperatūros jutiklius, išmatuotą vertę įtakoja laido elektrinė varža. Skaitmeniniams jutikliams taip nėra. Skaitmeniniai temperatūros jutikliai išmatuotas reikšmes siunčia per Modbus RTU ryšį. Modbus ryšys yra stabilesnis ir patikimesnis nei 0-10 voltų signalas ir suteikia galimybę naudoti ilgesnius laidus. Yra visa informacija iš prijungtų įrenginių, ne tik išmatuotos vertės. Jei viename iš jutiklių iškyla problema, galima išsiųsti išsamų aliarmo pranešimą.
