Potenciometras EC ventiliatoriui su papildomu kontaktu
Produkto aprašymas
Potenciometras skirtas EC ventiliatoriams valdyti 0-10 VDC signalu, šį potenciometrą MTP-D010-DC tai pat galima naudoti rankiniu būdu valdyti ir AC ventiliatorių greičio reguliatorius arba sklendžių pavaras.

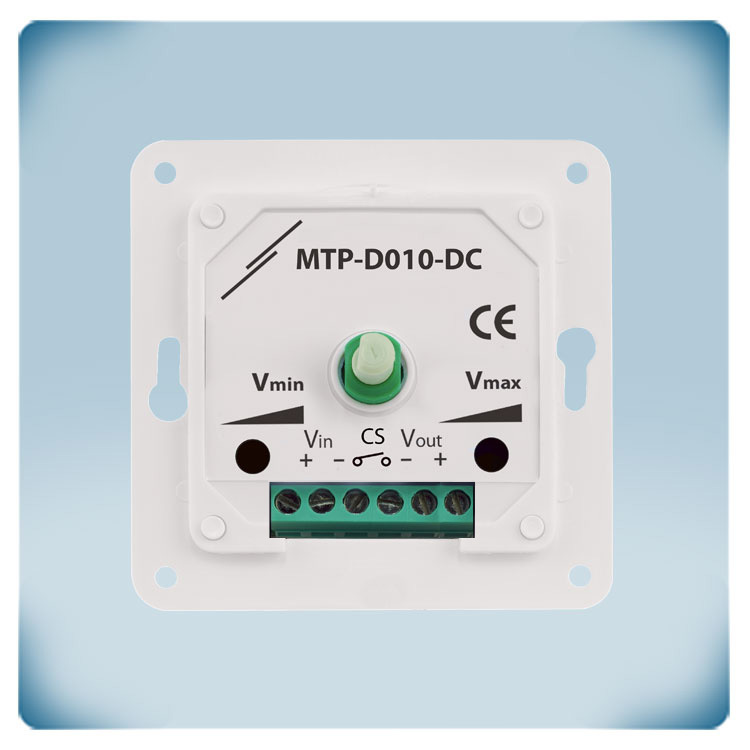

Potenciometrui reikalinga 3-15 VDC maitinimo įtampa, sukamąja rankenėle keičiamas išėjimo signalas 0-10V. Potenciometras turi sausą kontaktą, prie šio kontakto gali būti jungiamas dažnio keitiklio aktyvavimo kontaktas, potenciometras su padėtimo išjungta. Išėjimo diapazoną galima reguliuoti naudojant du vidinius trimerius tarp Vmin (10–70%) ir Vmax (30–100%).
Korpusas apsaugotas nuo purslų ir yra tinkamas potinkiniam (IP44) ir virštinkiniam (IP54) montavimui.
Dokumentai
Papildomos specifikacijos ir aprašymas
Ar galima nusistatyti minimalų ir maksimalų išėjimą?
Potenciometras turi maksimalaus ir minimlaus išėjimo nustatymo trimerius kurių pagalba galima nustatyti minimalų ir maksimalų išėjimą.
Ar potenciometras turi sausą kontaktą?
Šis potenciometras turi sausą kontaktą prie kurio galima prijungti išorinį gaminį ir taip galėsite gaminį įjungti arba išjungti potenciometro pagalba, šis kontaktas puikiai tinka dažnio keitiklio aktyvavimo kontaktams.
Potenciometro korpusas

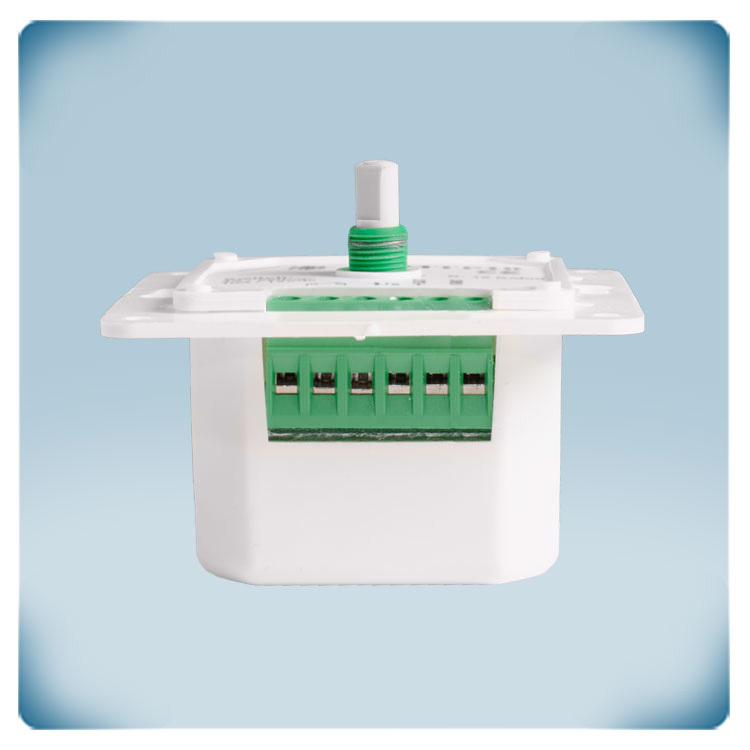

Potenciometro korpusas turi išorię galinę dėžutę kurios pagalba potenciometrą glime montuoti ant sienos ir tada potenciometro korpusas atitiks IP54 saugumo klasę arba galima nuėmus galinę dėžutę montuotį į sieną, taip bus išsaugota IP44 korpuso klasė.
Kokios yra valdymo signalo ribos?
Tai priklauso nuo MTP-D maitinimo įtampo. Maitinimo įtampa turi būti 3–15 VDC. Tada galima nustatyti mažiausią vertę nuo 10 iki 70 % tiekiamos maitinimo įtampos. Maksimalią vertę galima nustatyti nuo 30 iki 100 % tiekiamos maitinimo įtampos. Visada įsitikinkite, kad taikomos ribos kartu su tiekiama įtampa išduos išėjimo signalą, atitinkantį prijungto įrenginio specifikacijas. Tai reiškia, kad jei tiekiama maitinimo įtampa yra 15 VDC, o viršutinė riba nustatyta iki 100 %, prijungtas įrenginys turi gebėti valdyti valdymo signalu iki 15 VDC.
Tai priklauso nuo MTP-D maitinimo įtampo. Maitinimo įtampa turi būti 3–15 VDC. Tada galima nustatyti mažiausią vertę nuo 10 iki 70 % tiekiamos maitinimo įtampos. Maksimalią vertę galima nustatyti nuo 30 iki 100 % tiekiamos maitinimo įtampos. Visada įsitikinkite, kad taikomos ribos kartu su tiekiama įtampa išduos išėjimo signalą, atitinkantį prijungto įrenginio specifikacijas. Tai reiškia, kad jei tiekiama maitinimo įtampa yra 15 VDC, o viršutinė riba nustatyta iki 100 %, prijungtas įrenginys turi gebėti valdyti valdymo signalu iki 15 VDC.
