Modbus signalo keitiklis į analoginį | 3 izoliuoti išėjimai
Produkto aprašymas
Modbus RTU signalo keitiklis į analoginį. DDACM serija yra Modbus RTU išėjimo moduliai. Jie skirti Modbus RTU signalui konvertuoti į analoginį / moduliuojamą išėjimo signalą (0-10 VDC / 0-20 mA / PWM).
Šie moduliai turi 3 galvaniškai izoliuotus išėjimus ir Modbus jungiamas kartu su maitinimo šaltiniu. Tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį. Visus parametrus galima pasiekti per Modbus RTU. Šiai serijai reikia pagrindinio valdiklio, pavyzdžiui, Sentera RDPU ar bet kurio BMS ar modulio, galinčio užrašyti vertę Modbus Holding registruose. Keitikliai gali valdyti įrenginius su įtampos, srovės ar PWM įėjimais, pvz. EC variklius.
Papildomos specifikacijos ir aprašymas
Modbus RTU valdomas

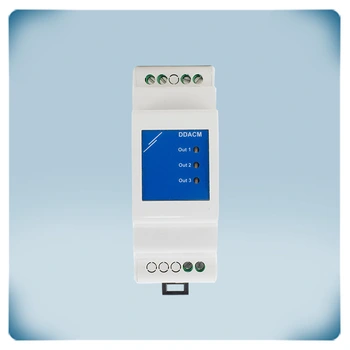

Analoginius išėjimus galima valdyti per 3 Modbus registrus. Norint įrašyti teisingą reikšmę į DDACM-I3 modulio Modbus registrus ir valdyti jo analoginius išėjimus, reikalingas pagrindinis Modbus įrenginys (valdiklis). Valdiklis valdo išėjimus, įrašydamas reikšmę į Modbus Holding registrus 12, 16 ir 20. Trys LED indikatoriai rodo išėjimų būseną. Įprasto veikimo metu, kai išvesties vertė > 0, šviesos diodas šviečia žaliai. Kai išvestis yra 0, šviesos diodas yra geltonas. Iškilus problemai (susijusios su aparatūra arba „Modbus“), šviesos diodas šviečia raudonai.

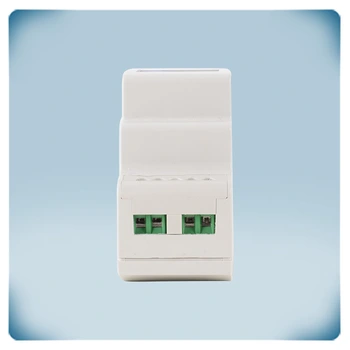

Montavimas ant DIN bėgelio
Šis Modbus RTU IO modulis gali būti montuojamas ant DIN bėgelio. Modbus RTU komunikacija ir 24 VDC maitinimo įtampa šiam moduliui jungiami per RJ45 lizdą. Kad būtų lengviau prijungti laidus, rekomenduojame naudoti Sentera 24 VDC maitinimo šaltinius su RJ45 jungtimi. Korpusas užtikrina IP30 apsaugą nuo dulkių ir drėgmės patekimo.
Kaip tai veikia?
Sentera įrenginiai bendrauja per Modbus RTU. Modbus RTU yra nuosekliojo ryšio protokolas, kuriame naudojama RS485 technologija. Kai kurioms sistemoms reikalingas ryšys su ne Sentera gaminiais, pvz., sklendės pavara, EC ventiliatoriumi ir pan. Šiuos ne Sentera gaminius galima prijungti per šį DDACM-I3 modulį. Jie gali gauti komandas per 3 analoginius šio modulio išėjimus. Galima pasirinkti išėjimo tipus: 0-10 VDC / 0-20 mA / 0-100% PWM. Šie išėjimai galvaniškai atskirti nuo Modbus RTU įėjimo. Tai reiškia, kad tarp jų yra elektros izoliacija. Elektros izoliacija užtikrina apsaugą nuo potencialų skirtumų, įtampos šuolių ir triukšmo tarp skirtingų sistemos dalių. DDACM-I3 modulio atveju tai reiškia, kad analoginiai išėjimai (0-10 VDC, 0-20 mA ir 0-100% PWM) ir Modbus RTU įėjimas veikia nepriklausomai vienas nuo kito.
Ši elektros izoliacija padeda išvengti trikdžių ir užtikrina signalų, perduodamų per modulį, stabilumą ir patikimumą. Tai gali būti ypač naudinga, kai reikia prijungti įrenginius su skirtingomis įžeminimo nuorodomis arba apsaugoti jautrią įrangą nuo elektros trikdžių.
Taigi su DDACM-I3 moduliu galite pasirinkti norimą išėjimo tipą (0-10 VDC, 0-20 mA arba 0-100% PWM), tuo pačiu užtikrindami, kad šie išėjimai yra elekriškai izoliuoti nuo Modbus RTU įėjimo, užtikrinant apsaugos ir signalo vientisumo lygį.
Sentera įrenginiai bendrauja per Modbus RTU. Modbus RTU yra nuosekliojo ryšio protokolas, kuriame naudojama RS485 technologija. Kai kurioms sistemoms reikalingas ryšys su ne Sentera gaminiais, pvz., sklendės pavara, EC ventiliatoriumi ir pan. Šiuos ne Sentera gaminius galima prijungti per šį DDACM-I3 modulį. Jie gali gauti komandas per 3 analoginius šio modulio išėjimus. Galima pasirinkti išėjimo tipus: 0-10 VDC / 0-20 mA / 0-100% PWM. Šie išėjimai galvaniškai atskirti nuo Modbus RTU įėjimo. Tai reiškia, kad tarp jų yra elektros izoliacija. Elektros izoliacija užtikrina apsaugą nuo potencialų skirtumų, įtampos šuolių ir triukšmo tarp skirtingų sistemos dalių. DDACM-I3 modulio atveju tai reiškia, kad analoginiai išėjimai (0-10 VDC, 0-20 mA ir 0-100% PWM) ir Modbus RTU įėjimas veikia nepriklausomai vienas nuo kito.
Ši elektros izoliacija padeda išvengti trikdžių ir užtikrina signalų, perduodamų per modulį, stabilumą ir patikimumą. Tai gali būti ypač naudinga, kai reikia prijungti įrenginius su skirtingomis įžeminimo nuorodomis arba apsaugoti jautrią įrangą nuo elektros trikdžių.
Taigi su DDACM-I3 moduliu galite pasirinkti norimą išėjimo tipą (0-10 VDC, 0-20 mA arba 0-100% PWM), tuo pačiu užtikrindami, kad šie išėjimai yra elekriškai izoliuoti nuo Modbus RTU įėjimo, užtikrinant apsaugos ir signalo vientisumo lygį.
