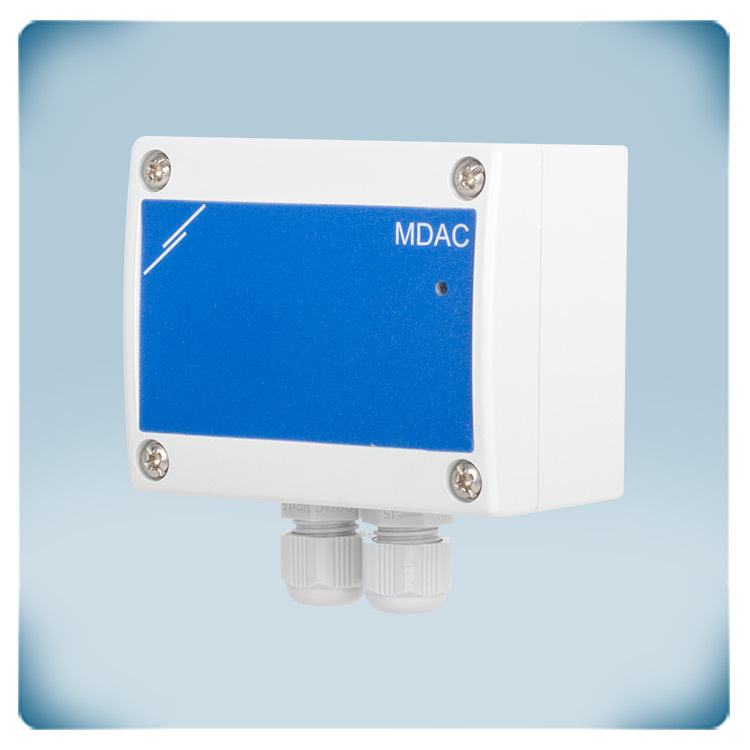

Modbus RTU signalo keitiklis į analoginį signalą
Produkto aprašymas
Modbus RTU signalo keitiklis į analoginį. MDACM1 skirtas Modbus RTU (RS485) signalui konvertuoti į analoginį / moduliuojamą išėjimo signalą (0—10 VDC / 0—20 mA / PWM). Šis keitiklis maitinimo įtampą gauna per PoM, tai ir visi parametrai yra prieinami per Modbus RTU.
Reikalingas pagrindinis prietaisas, toks kaip Sentera RDPU arba bet kuris BMS modulis, kuris gali keisti nustatymus Modbus registruose.
Papildomos specifikacijos ir aprašymas
LED indikacija
Gaminys turi indikacinę lemputę kuri nurodo kada gaminys gauna įtampą ir kad priima ir perduoda informaciją per Modbusą

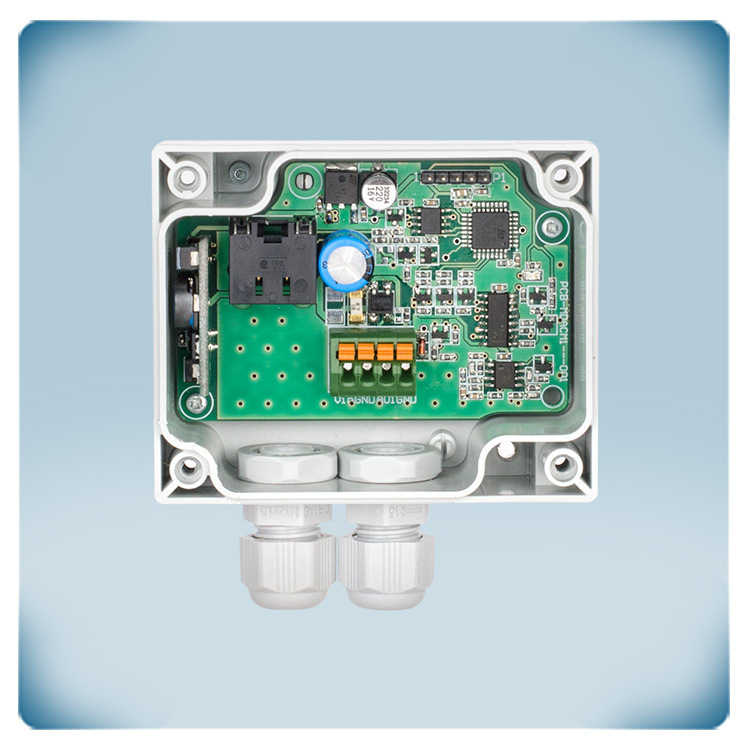

Pajungimas
Konverteris turi vieną RJ45 jungtį per kurią gauna 24 VDC maitinimą ir priima bei perduoda informaciją per Modbusą, bei nuspaudžiamus keturis gnybtus iš kurių du gnybtai yra skirti perduoti maitinimo įtampai išoriniam gaminiui ir kitu du gnybtai tai analoginis / moduliuojamas išėjimas (0—10 VDC / 0—20 mA / PWM)

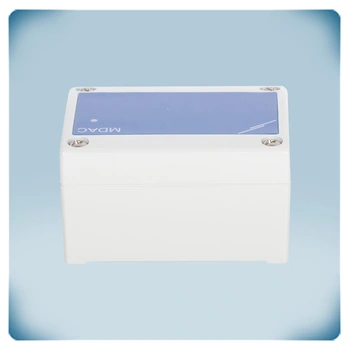

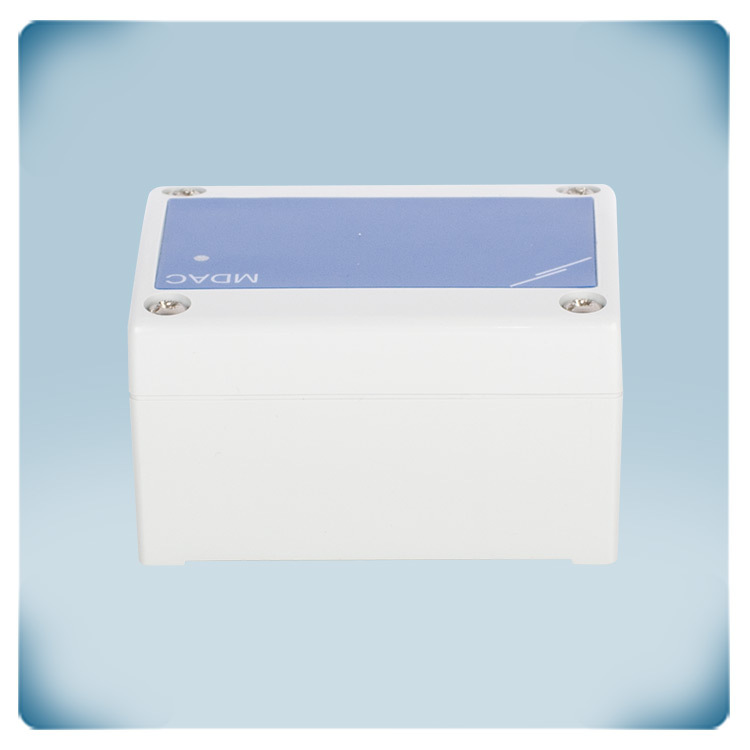

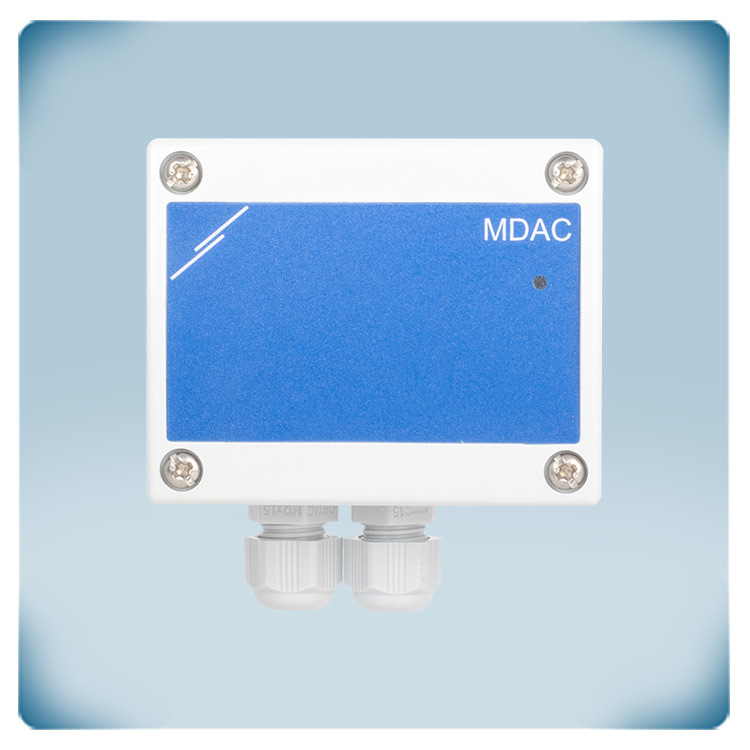

Konverterio korpusas

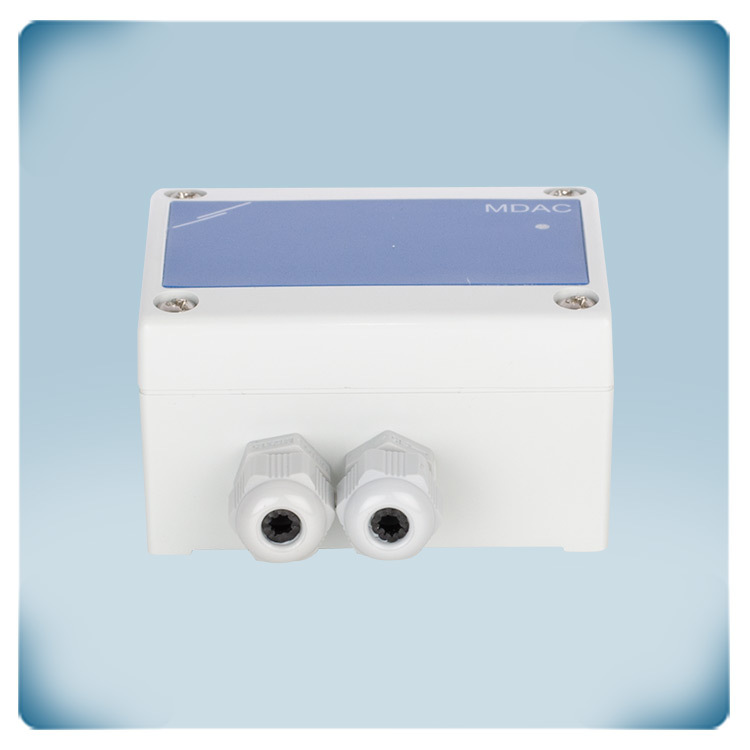

Konverterio korpusas yra aukštos IP65 klasės, tai leidžia šį konverterį naudoti sudėtingose aplinkos salygose. Aukštai saugumo klasei išlaikyti laidai į konverterį perveriami per sandariklį kuris vėliau užspaudžia ir užsandariną ertmę per kurią buvo prakištas laidas
Kaip tai veikia?
Modbus yra plačiai pripažintas ir plačiai naudojamas standartas šildymo, vėdinimo, oro kondicionavimo ir pastatų automatizavimo srityse. Tai universalus ryšio protokolas, leidžiantis ŠVOK sistemoms efektyviai keistis duomenimis tarp įvairių komponentų, tokių kaip jutikliai, valdikliai, pavaros ir kiti įrenginiai, palengvinantis ŠVOK sistemų stebėjimą ir valdymą. Modbus siūlo standartizuotą ir patikimą ryšio priemonę, todėl tai yra populiarus pasirinkimas integruojant ir sąveikaujant ŠVOK sistemose ir apskritai pastatų automatizavimo sistemose. Tačiau kai kuriuos įrenginius be Modbus RTU ryšio reikia prijungti prie Modbus tinklo. Tokiais atvejais MDACM1 naudojamas Modbus RTU signalui (RS485) paversti analoginiu arba moduliuojančiu išėjimo signalu su 0-10 VDC, 0-20 mA arba PWM parinktimis.
Norint valdyti keitiklį, reikalingas pagrindinis įrenginys, pvz., „Sentera“ universalūs valdikliai arba bet kuris kitas pastato valdymo sistema (BMS) arba pagrindinis modulis, galintis įrašyti reikšmes į „Modbus Holding“ registrus.
Modbus yra plačiai pripažintas ir plačiai naudojamas standartas šildymo, vėdinimo, oro kondicionavimo ir pastatų automatizavimo srityse. Tai universalus ryšio protokolas, leidžiantis ŠVOK sistemoms efektyviai keistis duomenimis tarp įvairių komponentų, tokių kaip jutikliai, valdikliai, pavaros ir kiti įrenginiai, palengvinantis ŠVOK sistemų stebėjimą ir valdymą. Modbus siūlo standartizuotą ir patikimą ryšio priemonę, todėl tai yra populiarus pasirinkimas integruojant ir sąveikaujant ŠVOK sistemose ir apskritai pastatų automatizavimo sistemose. Tačiau kai kuriuos įrenginius be Modbus RTU ryšio reikia prijungti prie Modbus tinklo. Tokiais atvejais MDACM1 naudojamas Modbus RTU signalui (RS485) paversti analoginiu arba moduliuojančiu išėjimo signalu su 0-10 VDC, 0-20 mA arba PWM parinktimis.
Norint valdyti keitiklį, reikalingas pagrindinis įrenginys, pvz., „Sentera“ universalūs valdikliai arba bet kuris kitas pastato valdymo sistema (BMS) arba pagrindinis modulis, galintis įrašyti reikšmes į „Modbus Holding“ registrus.
