Kanalinis temperatūros | drėgmės jutiklis | maitinimas 24 VAC - VDC
Produkto aprašymas
Tai yra ŠVOK kanalinis keitiklis. Jis matuoja temperatūrą ir santykinę drėgmę. Šiam jutikliui reikalinga maitinimo įtampa yra 18—34 VDC / 15-24 VAC ±10 %.
Išmatuotos vertės perduodamos per du analoginius išėjimus ir Modbus RTU ryšį. Viso jutiklis turi tris analoginius išėjimus kurių vienas skirtas temperatūrai, antras skirtas santykinei drėgmei, o trečias analoginis išėjimas gali būti priskirimas betkuriam parametrui pasirinktinai, šis išėjimas bus atkartojamas pasirinkto parametro išėjimas.

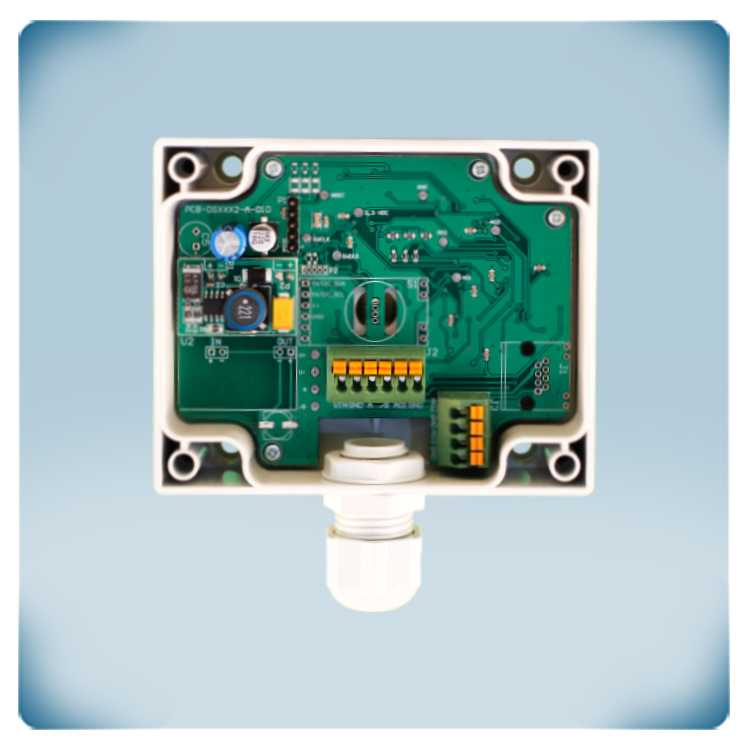

Išėjimo tipą galima pasirinkti iš trijų galimų variantų: 0-10 VDC / 0-20 mA / 0-100% PWM. Visus nustatymus galima koreguoti naudojantis kompiuteriu ir iš mūsų tinklalapio atsisiųsta nemokama programėle 3SMCenter, Senteros įrankiu SENSISTANT arba per SenteraWEB. Kanalinio jutiklio vamzdelis atitinka IP20 saugumo klasę, o dėžutė kurioje sumontuota jutiklio plokštė atitinka IP54 saugumo klasę. Patogiam ir greitam jutiklio pajungimui sumontuoti nuspaudžiami gnybtai.
Montuojant jutiklį flanšo pagalba mes ne tik pritvirtiname jutiklį prie ortakio bet ir jo dėka yra valdomas vamzdelio ilgis kuris įleidžiamas į ortakį.
Papildomos specifikacijos ir aprašymas
Kaip montuojamas kanalinis jutiklis?

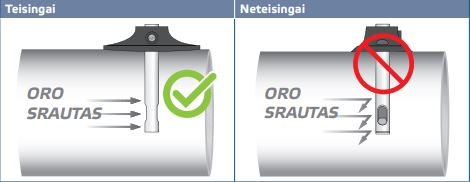

Jutiklis turi dvi montavimo galimybes, tai ortakyje išgręžiant skylę ir į ją iki reikiamo gylio įleidžiant jutiklio vanzdelį, įleidus iki reikiamo gylio jutiklis fiksuojamas flanšo pagalba, o flanšas prisukamas prie ortakio. Kitas montavimo būdas, tai jutiklio montavimas ant stačiakampio ortakio, tokiu atveju išgręžiama skylė ortakyje, nuo jutiklio nuimamas falnšas ir jutiklio vanzdelis leidžiamas iki galio į ortakį, tada korpusas prisukamas prie ortakio. Svarbu atkreipti dėmesį į jutiklio vamzdelyje esančioas angas vienoje ir antroje pusėje, jutiklio vamzdelio anga turi būti atsukta prieš oro srautą.
Ką galima valdyti šio jutiklio išėjimais?
Jutiklį per Modbusą prijungus prie kompiuterio, nusistačius norimus palaikyti parametrus išėjimo signala galima jungti ir tiesiogiai prie EC ventiliatoriaus ir prie AC ventiliatoriaus reguliatoriaus kuris valdosi 0 - 10 V signalu. Jutiklis matuodamas temperatūrą ir drėgmę pagal išmatuotus parametrus valdys išėjimo signalą, taip jūsų ventiliatoriaus valdymas taps automatizuotu ir nesvarbu tai EC ventiliatorius ar AC ventiliatorius.
Kokia jutiklio IP klasė?
Tai kanalinis jutiklis kuris naudojamas tik patalpose, tai šis jutiklis sumontuotas į IP54 korpusą, o jo vamzdelis atitinka IP20 klasę. Patalpose naudojant jutiklį tokios saugumo klasės pilnai užtenka, nes nėra tikimybės kad ant jutiklio galėtu patekti vandens purslai ar kokie kiti skysčiai.
Jutiklio maitinimas ir pajungimas
Jutiklio maitinimo įtampa 18—34 VDC / 15—24 VAC ±10 %, tai reiška kad jutiklis pajungiamas per tris laidus, maitinimo ir išėjimų įžeminimo laidai gali būti jungiami prie tų pačių gnybtų. Produkto -F versija netinka 3 laidų pajungimo sistemose. Jis turi atskirą įžeminimą maitinimui ir analoginiam išėjimui. Abu įžeminimus sujungus į vieną galima gauti netiklsius matavimus. Mažiausiai 4 laidai reikalingi prijungti -F tipo jutiklius. G versija skirta 3 laidų sistemoms ir turi „bendrą įžeminimą“. Tai reiškia, kad analoginio išėjimo įžeminimas yra sujungtas su maitinimo šaltinio įžeminimu. Dėl šios priežasties -G ir -F tipo gaminių negalima naudoti tame pačiame tinkle. Niekada nejunkite "G" tipo gaminių į bendrą įžeminimą su gaminiais kurie prijungti prie DC maitinimo. Tai gali sukelti tinkle pajungtų gaminių gedimus
Kokius išėjimus turi jutiklis?
Kaip ir dauguma Senteros jutiklių, šis jutiklis turi Modbus RTU išėjimą, du analoginius išėjimus temperatūrai ir drėgmei bei vieną papildomą analoginį išėjimą kurį galima priskirti temperatūrai arba drėgmei ir tokiu atveju turėsime du vienodus išėjimus vieno ar kito parametro.
Kokius parametrus matuoja šis jutiklis?
Jutiklis matuoja temperatūrą ir santykinę drėgmę, vienas analoginis išėjimas priskirtas temperatūrai kitas drėgmei.
Kaip keisti jutiklio parametrus?
Jutiklio parametrai keičiami per Modbus RTU, per nemokamą programą kompiuteryje, programą galite parsisiųsti iš Sentera tinklalapio arba per Senteros įrankį SENSISTANT. Parametrus taip pat galite keisti per RDPU piltelį, prie jo galima prijungti beveik visus naujuosius Sentera gaminius. Per pultelį galėsite ne tik keisti parametrus bet ir stebėti jutiklių veikimą realiu laiku.
Greitas pajungimas
Tai naujos kartos Sentera jutiklis kuris yra aprūpintas naujo dizaino nuspaudžiamais gnybtais, tai supaprastina ir pagreitina jutiklio montavimą. Ir tai yra didelis privalumas kai kalbama apie lengvą ir greitą gaminio pajungimą.
Jutiklio prijungimo prie internet galimybės
Kaip ir daugelį sentera gaminių taip ir šiuos jutiklius galima prijungti prie internet jums tereikia įsigyti Senteros internet modulį Gateway, susikurti paskyrą SenteraWEB svetainėje ir jau galite matyti savo jutiklį per kompiuterį ar išmanujį įrenginį. Smulkesnę informaciją rasite mūsų svetainėje.
Jutiklis turi dvi montavimo galimybes, tai ortakyje išgręžiant skylę ir į ją iki reikiamo gylio įleidžiant jutiklio vanzdelį, įleidus iki reikiamo gylio jutiklis fiksuojamas flanšo pagalba, o flanšas prisukamas prie ortakio. Kitas montavimo būdas, tai jutiklio montavimas ant stačiakampio ortakio, tokiu atveju išgręžiama skylė ortakyje, nuo jutiklio nuimamas falnšas ir jutiklio vanzdelis leidžiamas iki galio į ortakį, tada korpusas prisukamas prie ortakio. Svarbu atkreipti dėmesį į jutiklio vamzdelyje esančioas angas vienoje ir antroje pusėje, jutiklio vamzdelio anga turi būti atsukta prieš oro srautą.
Ką galima valdyti šio jutiklio išėjimais?
Jutiklį per Modbusą prijungus prie kompiuterio, nusistačius norimus palaikyti parametrus išėjimo signala galima jungti ir tiesiogiai prie EC ventiliatoriaus ir prie AC ventiliatoriaus reguliatoriaus kuris valdosi 0 - 10 V signalu. Jutiklis matuodamas temperatūrą ir drėgmę pagal išmatuotus parametrus valdys išėjimo signalą, taip jūsų ventiliatoriaus valdymas taps automatizuotu ir nesvarbu tai EC ventiliatorius ar AC ventiliatorius.
Kokia jutiklio IP klasė?
Tai kanalinis jutiklis kuris naudojamas tik patalpose, tai šis jutiklis sumontuotas į IP54 korpusą, o jo vamzdelis atitinka IP20 klasę. Patalpose naudojant jutiklį tokios saugumo klasės pilnai užtenka, nes nėra tikimybės kad ant jutiklio galėtu patekti vandens purslai ar kokie kiti skysčiai.
Jutiklio maitinimas ir pajungimas
Jutiklio maitinimo įtampa 18—34 VDC / 15—24 VAC ±10 %, tai reiška kad jutiklis pajungiamas per tris laidus, maitinimo ir išėjimų įžeminimo laidai gali būti jungiami prie tų pačių gnybtų. Produkto -F versija netinka 3 laidų pajungimo sistemose. Jis turi atskirą įžeminimą maitinimui ir analoginiam išėjimui. Abu įžeminimus sujungus į vieną galima gauti netiklsius matavimus. Mažiausiai 4 laidai reikalingi prijungti -F tipo jutiklius. G versija skirta 3 laidų sistemoms ir turi „bendrą įžeminimą“. Tai reiškia, kad analoginio išėjimo įžeminimas yra sujungtas su maitinimo šaltinio įžeminimu. Dėl šios priežasties -G ir -F tipo gaminių negalima naudoti tame pačiame tinkle. Niekada nejunkite "G" tipo gaminių į bendrą įžeminimą su gaminiais kurie prijungti prie DC maitinimo. Tai gali sukelti tinkle pajungtų gaminių gedimus
Kokius išėjimus turi jutiklis?
Kaip ir dauguma Senteros jutiklių, šis jutiklis turi Modbus RTU išėjimą, du analoginius išėjimus temperatūrai ir drėgmei bei vieną papildomą analoginį išėjimą kurį galima priskirti temperatūrai arba drėgmei ir tokiu atveju turėsime du vienodus išėjimus vieno ar kito parametro.
Kokius parametrus matuoja šis jutiklis?
Jutiklis matuoja temperatūrą ir santykinę drėgmę, vienas analoginis išėjimas priskirtas temperatūrai kitas drėgmei.
Kaip keisti jutiklio parametrus?
Jutiklio parametrai keičiami per Modbus RTU, per nemokamą programą kompiuteryje, programą galite parsisiųsti iš Sentera tinklalapio arba per Senteros įrankį SENSISTANT. Parametrus taip pat galite keisti per RDPU piltelį, prie jo galima prijungti beveik visus naujuosius Sentera gaminius. Per pultelį galėsite ne tik keisti parametrus bet ir stebėti jutiklių veikimą realiu laiku.
Greitas pajungimas
Tai naujos kartos Sentera jutiklis kuris yra aprūpintas naujo dizaino nuspaudžiamais gnybtais, tai supaprastina ir pagreitina jutiklio montavimą. Ir tai yra didelis privalumas kai kalbama apie lengvą ir greitą gaminio pajungimą.
Jutiklio prijungimo prie internet galimybės
Kaip ir daugelį sentera gaminių taip ir šiuos jutiklius galima prijungti prie internet jums tereikia įsigyti Senteros internet modulį Gateway, susikurti paskyrą SenteraWEB svetainėje ir jau galite matyti savo jutiklį per kompiuterį ar išmanujį įrenginį. Smulkesnę informaciją rasite mūsų svetainėje.
