Kanalinis oro kokybės jutiklis | AC -DC maitinimas
Produkto aprašymas
Kanalinis oro kokybės, temperatūros ir drėgmės jutiklis naudojamas temperatūros, drėgmės ir oro kokybės matavimui ortakiuose. Pagal išmatuotą temperatūrą, drėgmę ir oro kokybę (VOC) jis valdo tris analoginius išėjimus. Juos galime naudoti AC reguliatorių valdymui arba tiesioginiam EC variklių, ventiliatorių ar oro sklendės pavarų valdymui. Kiekvienam matuojamam parametrui atskirai galima pasirinkti 0-10 VDC, 0-20 mA arba 0-100% PWM išėjimą. Jis pasirenkamas per Modbus RTU. Remiantis VOC matavimu, apskaičiuojama ekvivalentinė CO2 vertė. Kanalinio temperatūros, drėgmės ir VOC jutiklio maitinimo įtampa 15-24 VAC ± 10 % / 18-34 VDC. Programinę įranga lengva atnaujinti ir visus nustatymus keisti per Modbus RTU.
Dokumentai
Papildomos specifikacijos ir aprašymas
Greitas pajungimas
Tai naujos kartos Sentera jutiklis kuris yra aprūpintas naujo dizaino nuspaudžiamais gnybtais, tai supaprastina ir pagreitina jutiklio pajungimą.
Kaip galima keisti jutiklio parametrus?
Jutiklio parametrai keičiami per Modbus RTU, per nemokamą programą kompiuteryje arba per Senteros įrankį SENSISTANT

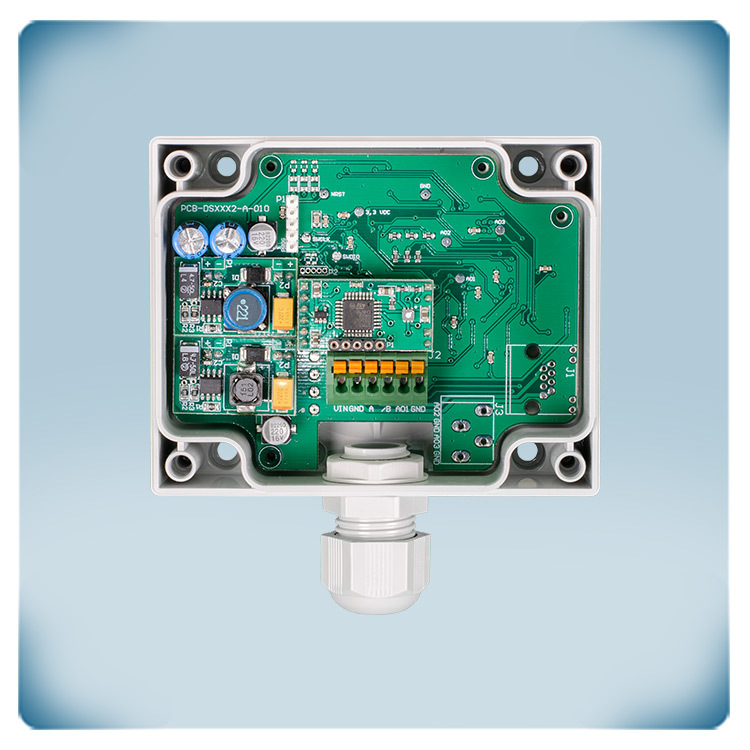

Jutiklio korpusas
Tai kanalinis jutiklis kurio dėžutės kiriame yra plokštė saugumo klasė atitinka IP54 standartus, o jutiklio vamzdelio saugumo klasė atitinka IP20 standartus
TVOC monitoringas, valdymas gyvenamose patalpose
Tai universalus jutiklis kurio pagalba galima matuoti oro kokybę, temperatūrą bei drėgmę, pagal išmatuotas reikšmes jūs galite valdyti ventiliaciją arba stebėti matuojamus parametrus
Kokiose aplinkose naudojamas šis jutiklis?
Tai kanalinis jutiklis kuris naudojamas tik patalpose, nes šis jutiklis sumontuotas į IP54 korpusą, o pats vamzdelis atitinka IP20 saugumo klasę
Taisiklingas jutiklio montavimas
Montuojant įrenginio negalima montuoti turbulentiškose oro zonose. Užtikrinkite pakankamą atstumą nuo viršaus ir apačios, nuo srauto paleidimo zonos. Nuleidimo zona susideda iš tiesios vamzdžio arba kanalo dalies, be kliūčių. Venkite netoliese esančių filtrų, aušinimo elementų, ventiliatorių ir t.t. Jutiklis pasiekia optimalų rezultatą, kai matavimai atliekami ne mažiau kaip 7,5 kanalų skersmenys už ir mažiausiai 3 kanalų skersmenyse prieš bet kokius posūkius ar srauto trukdžius.
![Kanalinio jutiklio montavimas](/lt/failus/straipsnis/vaizdas/aprašymas/dsvcg-r/oro-kokybės-kanalinis-transmiteris.jpg)
Kokia maitinimo įtampa reikalinga šiam jutikliui?
Jutiklio maitinimo įtampa 18–34/15-24 VDC, jutiklis pajungiamas per tris laidus kadangi jutiklis turi bendrą įžeminimą
Jutiklio išėjimai ir jų panaudojimas
Kaip ir dauguma Senteros jutiklių, šis jutiklis turi Modbus RTU išėjimą, dar šis jutiklis turi tris išėjimus 0 - 10 V kiekvienam matuojamam parametrui tai yra išėjimai oro kokybės, drėgmės, temperatūros
