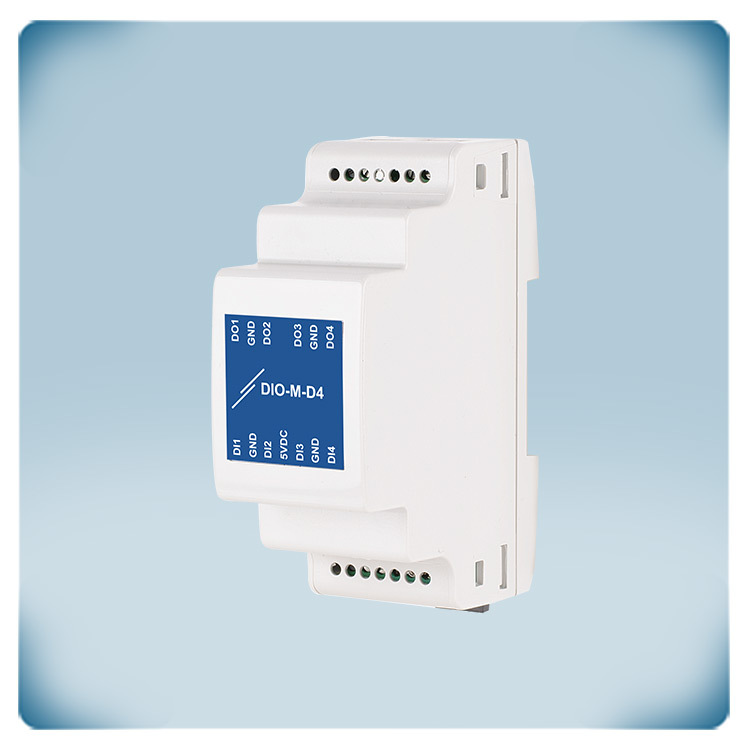

.webp "Ant DIN bėgelio montuojamas skaitmeninis I / O modulis")
.webp "Modbus RTU tinklų įėjimų / išėjimų modulis")

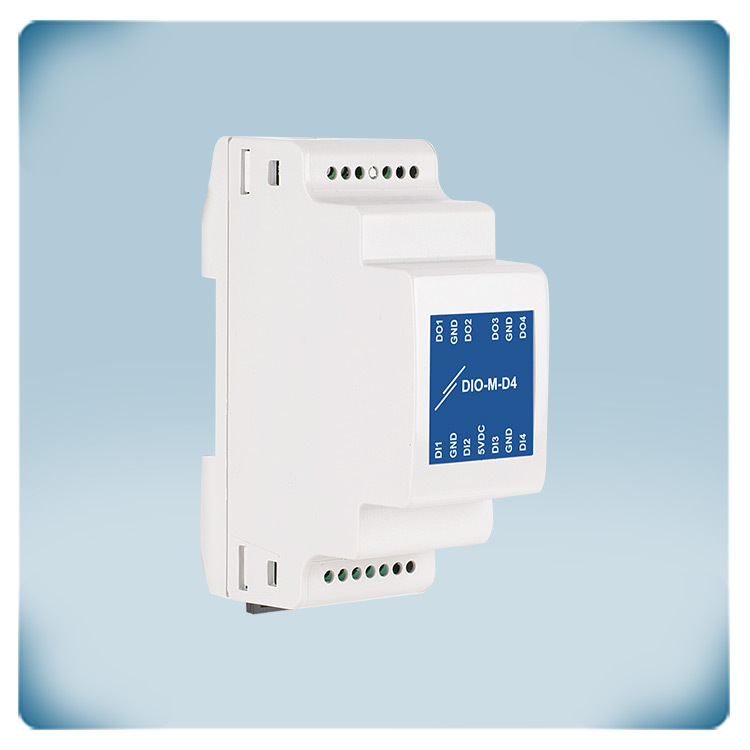

.webp "Keturių skaitmeninių įėjimų ir keturių skaitmeninių išėjimų modulis")

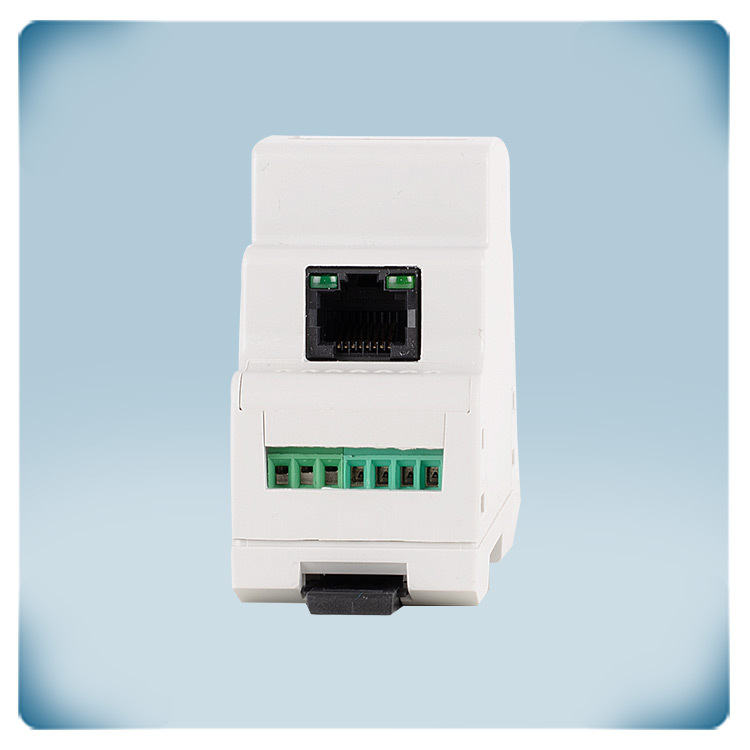

.webp "Skaitmeninių įėjimų ir skaitmeninių išėjimų modulio gnybtai")

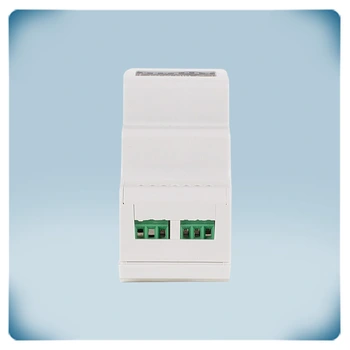

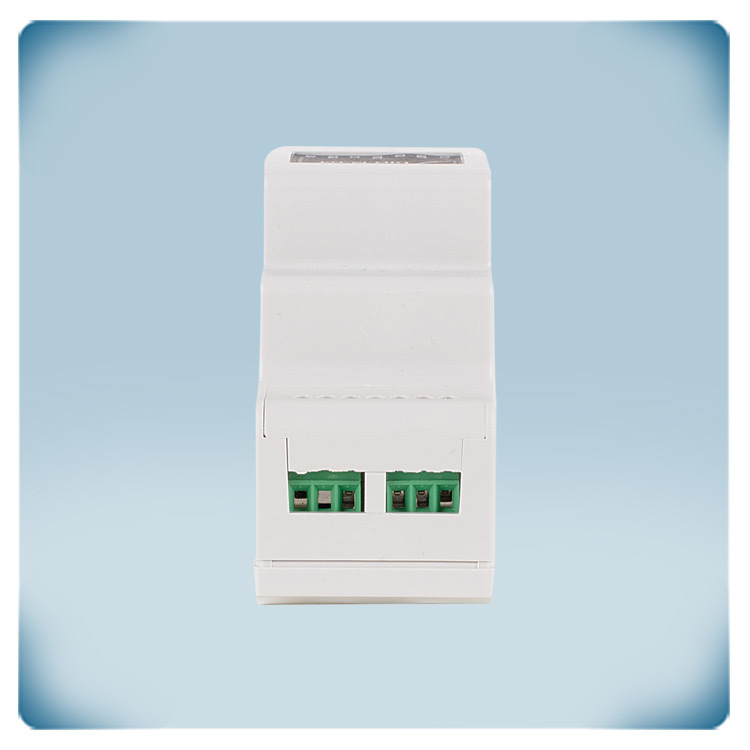

.webp "Skaitmeninių įėjimų ir skaitmeninių išėjimų modulio pajungimas")

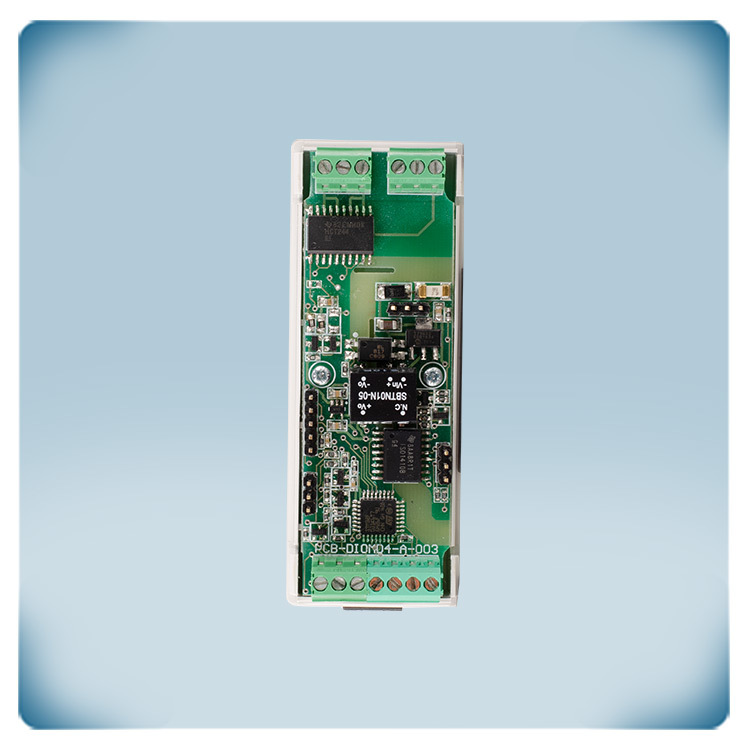

.webp "Skaitmeninių įėjimų ir skaitmeninių išėjimų modulio plokštė")
CE deklaracija

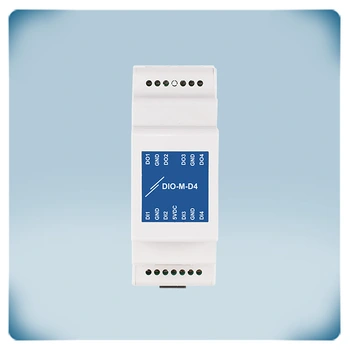

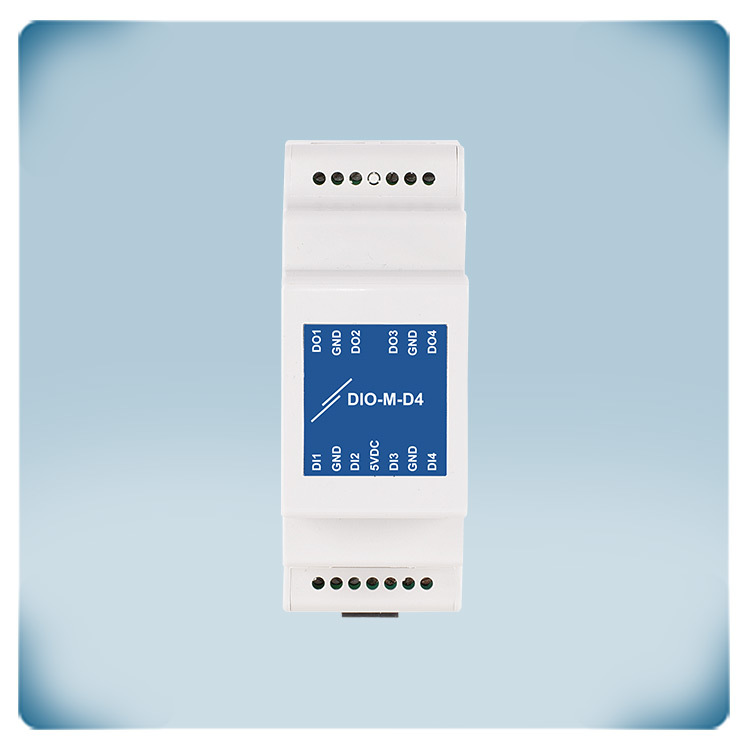

IO modulis su Modbus RTU | 4 įėjimai ir 4 išėjimai
Produkto aprašymas
IO modulis su Modbus RTU. DIO-M-D4 yra „Modbus RTU“ tinklo įėjimų / išėjimų modulis, turintis 4 galvaniškai izoliuotus skaitmeninius įėjimus, 4 skaitmeninius išėjimus ir „Modbus RTU“ ryšį. Šis modulis suteikia galimybę prijungti įrenginius be Modbus RTU ryšio su Modbus RTU ryšiu. Jame yra „Power over Modbus“ arba kitaip vadinama PoM jungtis. Tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį.
Papildomos specifikacijos ir aprašymas
Kaip tai veikia?
Sentera įrenginiai tarpusavyje bendrauja per Modbus RTU ryšį. Modbus RTU yra nuosekliojo ryšio protokolas, kuriame naudojama RS485 technologija. Kai kurioms sistemose reikalingas ryšys su ne „Sentera“ gaminiais – pavyzdžiui, sklendės pavara, durų jungiklis ir pan. Šiuos ne „Sentera“ gaminius galima prijungti per šį DIO-M-D4 modulį. Jie gali priimti komandas per šio modulio skaitmeninius išėjimus. Jie gali siųsti informaciją per šio modulio skaitmeninius įėjimus. Kai suaktyvinta, skaitmeniniai išėjimai turi 5 VDC išėjimo lygį. Jie yra apsaugoti nuo trumpojo jungimo. Bendra maksimali apkrova yra 100 mA.
Normalus režimas
Įprastas režimas yra numatytasis veikimo režimas. Įprastu režimu išėjimus galima aktyvuoti įrašant reikšmę „1“ į atitinkamą Modbus RTU holding registrą. Įprastu režimu, norint valdyti šio modulio išėjimus ir nuskaityti įėjimo reikšmes, reikalingas pagrindinis Modbus RTU įrenginys.
Pririštas režimas
Susietą režimą galima įjungti per Modbus RTU. Susietu režimu išėjimai sąveikaus su įėjimais. Jei įėjimas suaktyvintas, bus suaktyvinta ir su šiuo įėjimu susietas išėjimas. Yra keletas galimybių aktyvuoti šio modulio skaitmeninius įėjimus. Įėjimus galima įjungti išoriniu įrenginiu su skaitmeniniu išėjimu, sauso kontakto išėjimu arba tacho signalu. Tacho signalas gali būti naudojamas variklio greičiui matuoti. Galima aptikti tacho signalus nuo 0 iki 60 000 aps./min arba 0 - 1 000 Hz.

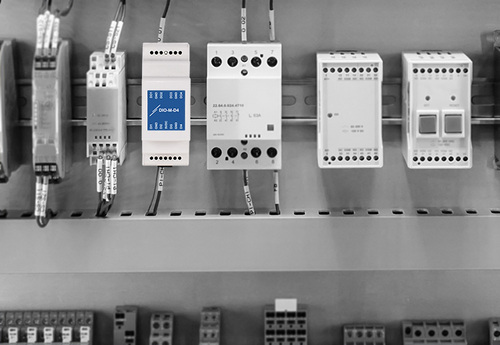

Montavimas and DIN bėgelio
Šis Modbus RTU IO modulis gali būti montuojamas ant DIN bėgelio. Modbus RTU komunikacija ir 24 VDC maitinimo įtampa šiam moduliui jungiami per RJ45 lizdą. Kad būtų lengviau prijungti laidus, rekomenduojame naudoti Sentera 24 VDC maitinimo šaltinius su RJ45 jungtimi. Korpusas užtikrina IP30 apsaugą nuo dulkių ir drėgmės patekimo.
