Išmanus kanalinis temperatūros drėgmės | TVOC jutiklis, PoM
Produkto aprašymas
Išmanus kanalinis jutiklis matuojantis temperatūrą, drėgmę ir oro kokybę TVOC. Maitinimo įtampa yra 24 VDC PoM - tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį. Jutiklio algoritmas gali tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių arba sklendės pavarą per Modbus RTU ryšį. Visus matavimus ir išėjimo vertę galima gauti per Modbus RTU. TVOC jutiklio elementas yra keičiamas. Visus nustatymus galima koreguoti per „Modbus RTU“.
Dokumentai
Papildomos specifikacijos ir aprašymas
Jutiklio korpuso apsaugos klasė

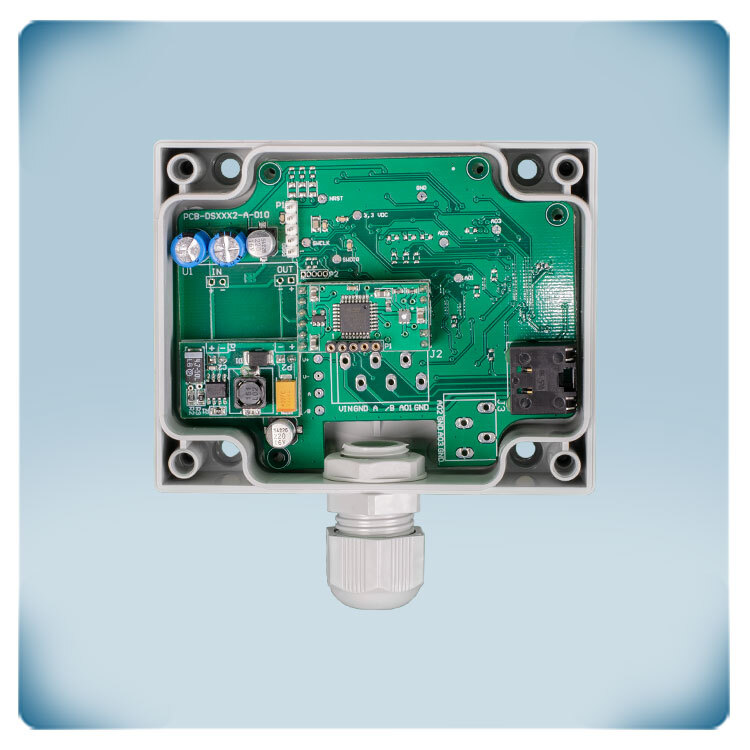

Tai kanalinis jutiklis kurio korpusas susideda iš dviejų dalių: pirmoji dalis dėžutė kurioje sumontuota jutiklio plokštė jos saugumo klasė IP54 ir vamzdelis kuris įleidžiamas į ortakį jo saugumo klasė IP20
Ką matuoja šis jutiklis?
Jutilis naudojamas atlikti temperatūros, drėgmės ir TVOC matavimus ortakiuose
Kur galima montuoti šį jutiklį?

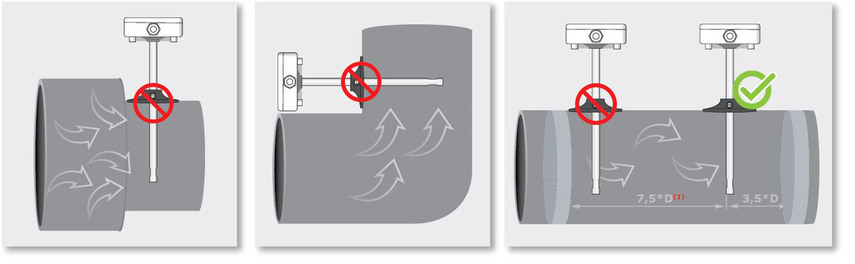

Būtent šis jutiklis montuojamas ortakinėse sistemose kur reikia matuoti temperatūrą, drėgmę ar oro kokybę TVOC ir reikalingas pajungimas per Modbus RTU. Montuojant įrenginio negalima montuoti turbulentiškose oro zonose. Užtikrinkite pakankamą atstumą nuo viršaus ir apačios, nuo srauto paleidimo zonos. Nuleidimo zona susideda iš tiesios vamzdžio arba kanalo dalies, be kliūčių. Venkite netoliese esančių filtrų, aušinimo elementų, ventiliatorių ir t.t. Jutiklis pasiekia optimalų rezultatą, kai matavimai atliekami ne mažiau kaip 7,5 kanalų skersmenys už ir mažiausiai 3 kanalų skersmenyse prieš bet kokius posūkius ar srauto trukdžius.
Kokie išėjimai yra jutiklyje?
Kaip ir dauguma Senteros jutiklių, šis jutiklis turi Modbus RTU išėjimą ir vieną bendrą išėjimą kuris valdosi pagal aukščiasusią matuojamo parametro vertę
Viskas per RJ45 jungtį
Jutikliui reikalingas 24 VDC PoM maitinimas, jutiklis tiek maitinimą tiek informaciją perduoda priima per RJ45 jungtį
Kaip keičiami šio jutiklio parametrai?
Jutiklio parametrai keičiami per Modbus RTU, per nemokamą programą kompiuteryje arba per Senteros įrankį SENSISTAN
Ar galima šiuo jutikliu valdyti EC ventiliatorių arba AC ventiliatoriaus reguliatorių?
Su jutiklio turimais analoginiais moduliuojamais išėjimais tiesiogiai galima valdyti EC ventiliatorių arba AC ventiliatoriaus reguliatorių.
