Techninė dokumentacija

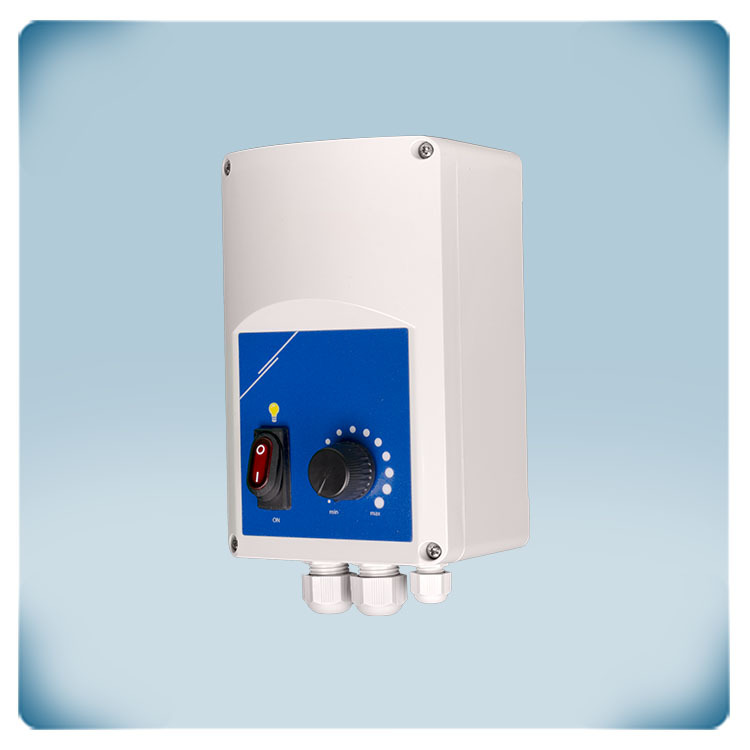

Elektroninis ventiliatoriaus greičio reguliatorius 6 A
Produkto aprašymas
SLM elektroniniai ventiliatoriaus greičio reguliatoriai reguliuoja vienfazius įtampa valdomus variklius, kurių maksimali srovė yra 6 A, greitį, šie reguliatoriai su apšvietimo jungtuku, ventiliatorių valdo keisdami jiems tiekamą maitinimo įtampą.
Variklio išėjimo įtampą galima reguliuoti per integruotą potenciometrą, 70–230 VAC diapazone. Mažiausią ir maksimalią greičio įtampą galima keisti vidiniu trimeriu Ši serija turi nereguliuojamą išėjimą vožtuvo, indikacinei lemputei, sklendės ir kt. pajungimui.
Yra du paleidimo režimai – greitas paleidimas ir paprastas paleidimas, pasirenkami trumpikliu. Greito paleidimo režime variklis visada įsijungia maksimaliu greičiu 6–7 sekundėms; tada variklio greitis automatiškai sumažėja iki pagrindinio potenciometro padėties. Įprastu režimu variklis įsibėgėja iki potenciometro pasirinkto greičio.
Papildomos specifikacijos ir aprašymas
Kaip valdosi ventiliatoriaus greitis?
Ventiliatoriaus greitis su šiuo reguliatoriumi valdosi nuo maksimumo iki minimumo. Galimas pasirinkti greitas arba paprastas, minkštas, paleidimas bei prie reguliatoriaus valdymo galimybių prisideda ir minimalaus ir maksimalaus išėjimo nustatymo mini trimeriai. Šiais trimeriais naudojant atsuktuvą galima nustatyti minimalią ir maksimalią reguliatoriaus išėjimo įtampą, tai leidžia tiksliau valdyti ventiliatorių arba nusistatyti išėjimo signalą kuris atitinka ventiliatoriaus charakteristikas.

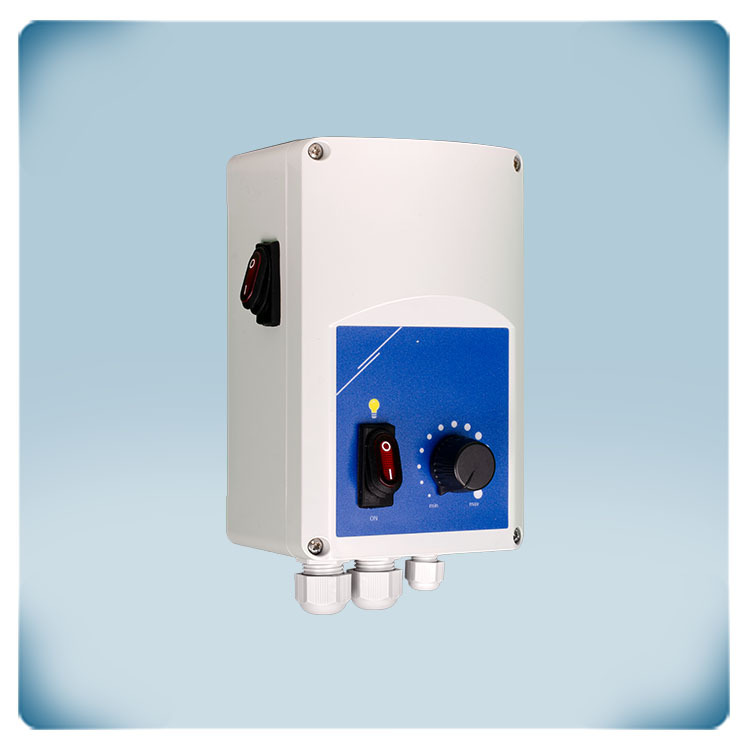

Ventiliatoriaus greičio reguliatoriaus išoriniai jungtukai.

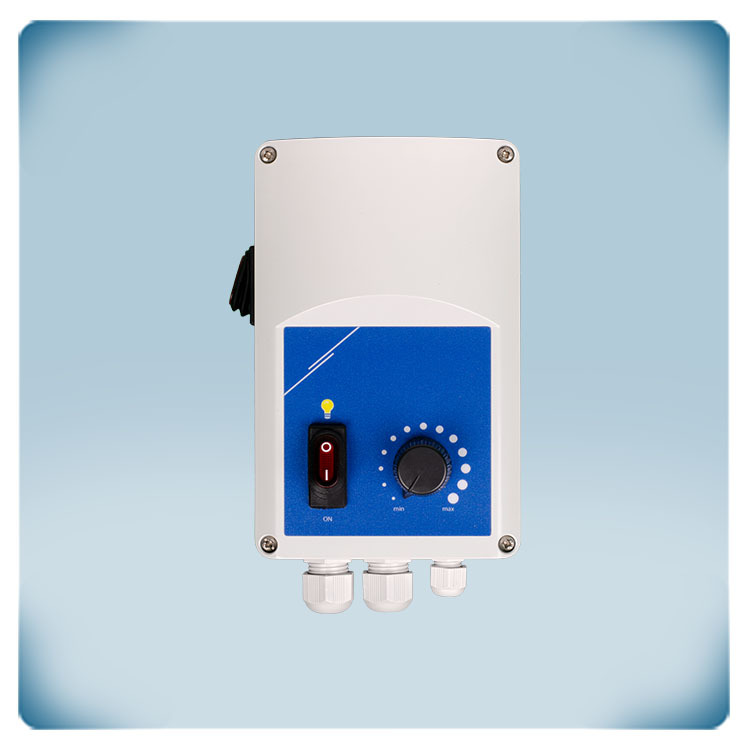

Šio tipo reguliatoriai turi du išorinius jungtukus. Vienas gumuotas, šviečiantis jungtukas esantis šone yra skirtas reguliatoriaus įjungimui / išjungimui. Kitas jungtukas daro šį reguliatorių išskirtiniu, jis taip pat yra gumuotas, tad atitinka korpuso IP klasę. Šis jungiklis esantis ant dangtelio, skirtas šviesai įjungti / išjungti, tad tai puikus sprendimas rūsiams garąžams.
Pasirenkamas ventiliatoriaus paleidimo būdas
Trumpiklio pagalba galima pasirinkti greitą arba paprastą ventiliatoriaus paleidimo būdą. Greitas palaidimo būdas tai kai įjungus reguliatorių ventiliatorius pasileidžia maksimaliu greičiu ir apie 8-10 sekundžių veikia ant maksimumo, o praėjus šiam laiko tarpui pradeda veikti tokiu greičiu kokiu nustatyta greičio valdymo rankenėlė. Paprastas, dar kitaip vadinamas mikštas paleidimas, šiuo būdu paleidžiant ventiliatorių nuo pirmųjų įjungimo sekundžių suksis tokiu greičiu koks nustatytas greičio valdymo rankenėle.

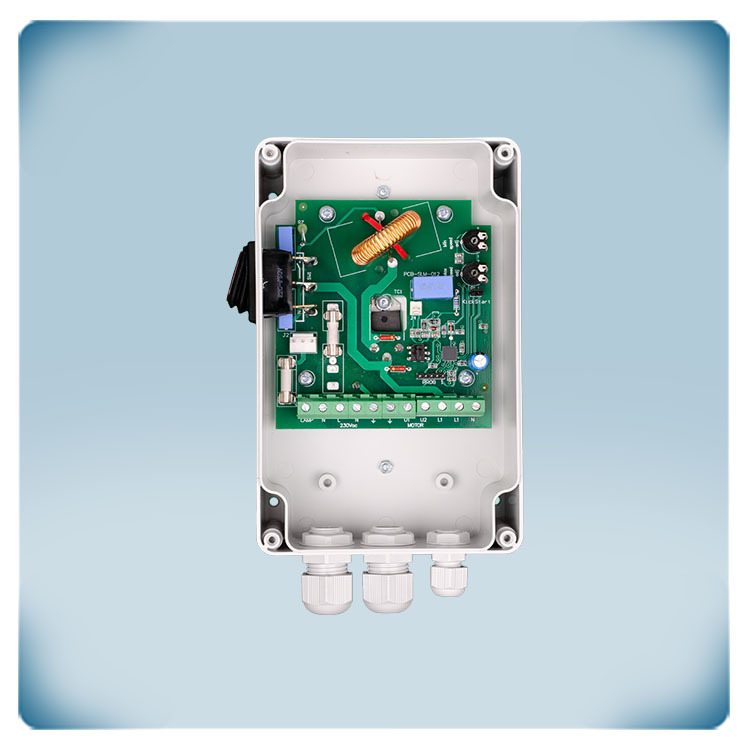

Reguliatoriaus dangtelio nuėmimas
Norint šį elektroninį greičio reguliatorių pajungti jums reikės nuimti dangtelį, rekomenduojame, tai daryti labia atydžiai nes prie dangtelio pritvirtinta plokštė kuri laidais sujungta su reguliatoriaus pagrindinė plokšte, tad atsukę keturis dangtelio varžtus lėtai kelkite dangtelį jį praverkite tiek kad ranka pasiektumėte reguliatoriaus plokštę, laidu einančiu nuo dangtelio plokštės veskite ranką link pagrindinės reguliatoriaus plokštės kol pasieksite jungtį, švelniai kilstelkite jungtį aukštyn ir taip atjungsite dangtelio laidą nuo pagrindinės plokštės.
Reguliatoriaus korpusas

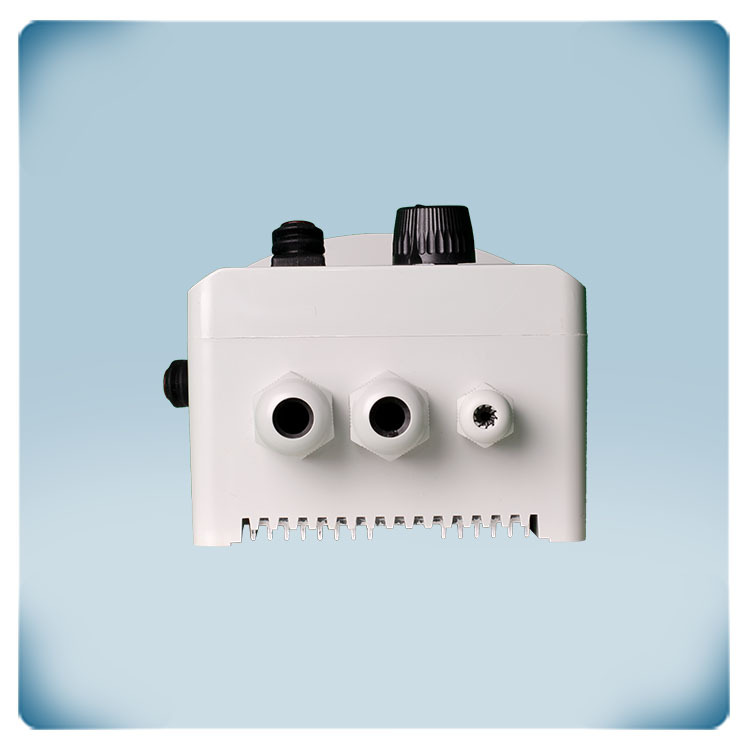

Kaip ir prieš tai jau buvo paminėta reguliatoriaus korpusas atitinka IP54 saugumo klasę, teip yra dėka izoliuoto išjungimo mygtuko ir užveržiamų kabelio sandariklių. Per šius sandariklius prakišus kabelius ir tinkamai juos užveržus išlaikoma aukšta korpuso saugumo klasė
Ventiliatoriaus greitis su šiuo reguliatoriumi valdosi nuo maksimumo iki minimumo. Galimas pasirinkti greitas arba paprastas, minkštas, paleidimas bei prie reguliatoriaus valdymo galimybių prisideda ir minimalaus ir maksimalaus išėjimo nustatymo mini trimeriai. Šiais trimeriais naudojant atsuktuvą galima nustatyti minimalią ir maksimalią reguliatoriaus išėjimo įtampą, tai leidžia tiksliau valdyti ventiliatorių arba nusistatyti išėjimo signalą kuris atitinka ventiliatoriaus charakteristikas.
Ventiliatoriaus greičio reguliatoriaus išoriniai jungtukai.
Šio tipo reguliatoriai turi du išorinius jungtukus. Vienas gumuotas, šviečiantis jungtukas esantis šone yra skirtas reguliatoriaus įjungimui / išjungimui. Kitas jungtukas daro šį reguliatorių išskirtiniu, jis taip pat yra gumuotas, tad atitinka korpuso IP klasę. Šis jungiklis esantis ant dangtelio, skirtas šviesai įjungti / išjungti, tad tai puikus sprendimas rūsiams garąžams.
Pasirenkamas ventiliatoriaus paleidimo būdas
Trumpiklio pagalba galima pasirinkti greitą arba paprastą ventiliatoriaus paleidimo būdą. Greitas palaidimo būdas tai kai įjungus reguliatorių ventiliatorius pasileidžia maksimaliu greičiu ir apie 8-10 sekundžių veikia ant maksimumo, o praėjus šiam laiko tarpui pradeda veikti tokiu greičiu kokiu nustatyta greičio valdymo rankenėlė. Paprastas, dar kitaip vadinamas mikštas paleidimas, šiuo būdu paleidžiant ventiliatorių nuo pirmųjų įjungimo sekundžių suksis tokiu greičiu koks nustatytas greičio valdymo rankenėle.
Reguliatoriaus dangtelio nuėmimas
Norint šį elektroninį greičio reguliatorių pajungti jums reikės nuimti dangtelį, rekomenduojame, tai daryti labia atydžiai nes prie dangtelio pritvirtinta plokštė kuri laidais sujungta su reguliatoriaus pagrindinė plokšte, tad atsukę keturis dangtelio varžtus lėtai kelkite dangtelį jį praverkite tiek kad ranka pasiektumėte reguliatoriaus plokštę, laidu einančiu nuo dangtelio plokštės veskite ranką link pagrindinės reguliatoriaus plokštės kol pasieksite jungtį, švelniai kilstelkite jungtį aukštyn ir taip atjungsite dangtelio laidą nuo pagrindinės plokštės.
Reguliatoriaus korpusas
Kaip ir prieš tai jau buvo paminėta reguliatoriaus korpusas atitinka IP54 saugumo klasę, teip yra dėka izoliuoto išjungimo mygtuko ir užveržiamų kabelio sandariklių. Per šius sandariklius prakišus kabelius ir tinkamai juos užveržus išlaikoma aukšta korpuso saugumo klasė
