CE deklaracija
Elektroninis ventiliatoriaus greičio reguliatorius | 10 A | TK
Produkto aprašymas
Šie elektroniniai ventiliatoriaus greičio reguliatoriai reguliuoja vienfazius įtampa valdomus variklius, kurių maksimali srovė yra 10 A, pramoniniai greičio reguliatoriai su TK kontaktais keičia variklio maitinimo įtampą.

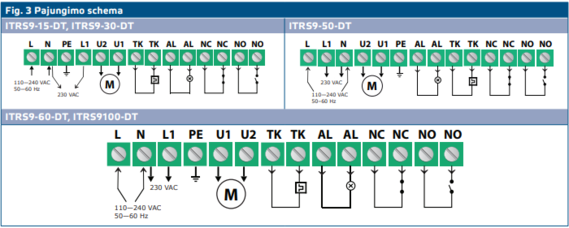

ITRS9 reguliatoriams reikalinga maitinimo įtampa (110–240 VAC / 50–60 Hz) jie turi TK gnybtus variklio apsaugai nuo perkaitimo pajungti. 2 įėjimai variklio nuotolinio paleidimo / sustabdymo komandoms, aliarmo išėjimas gali būti panaudotas veriklio gedimo signalizacijai pajungti. Mažiausias ir didžiausias greičiai reguliuojami vidiniais trimeriais. Išėjimo įtampą variklio atžvilgiu galima reguliuoti per integruotą potenciometrą intervale tarp tiekiamos įtampos ir pasirinktos mažiausios išėjimo įtampos (30–60% tiekiamos įtampos). Ši serija turi nereguliuojamą išėjimą vožtuvo, indikacinei lemputei, sklendės ir kt. pajungimui. Yra du paleidimo režimai – greitas paleidimas ir paprastas paleidimas, pasirenkami trumpikliu.
Variklį galima įjungti arba išjungti per integruotą įjungimo - išjungimo jungiklį.
Papildomos specifikacijos ir aprašymas
Kaip valdosi ventiliatoriaus greitis?
Ventiliatoriaus greitis su šiuo reguliatoriumi valdosi nuo maksimumo iki minimumo. Galimas pasirinkti greitas arba paprastas, minkštas, paleidimas bei prie reguliatoriaus valdymo galimybių prisideda ir minimalaus ir maksimalaus išėjimo nustatymo mini trimeriai. Šiais trimeriais naudojant atsuktuvą galima nustatyti minimalią ir maksimalią reguliatoriaus išėjimo įtampą, tai leidžia tiksliau valdyti ventiliatorių arba nusistatyti išėjimo signalą kuris atitinka ventiliatoriaus charakteristikas.
Reguliatoriaus funkcionalumas
Tai ne standartinis reguliatorius su minimaliomis funkcijosmis, tai reguliatorius kuris turi papildomus išėjimus: gnybtai TK, šiluminei variklio apsaugai pajungti. Normaliai atviras ir normaliai uždaras kontaktiai, jie gali būti panaudoti nuotoliniam reguliatoriaus įjungimui išjungimui arba prie šių kontaktų gali būti jungiamas termostatas su reliniu išėjimu. Taip pat reguliatorius turi ir gnybtus AL, tai 230 V išėjimas kuris aktivuojasi ivykus gedimui, šie gnybtai skirti indikacinės lemputės pajungimui arba sirenai, tad kai suveiks šiluminė variklio apsauga įsijunks lemputė / sirena.
Kokius maksimalios srovės ventiliatorius galima valdyti šiais reguliatoriumi?
Ši reguliatorių serija turi plačią amperažų gamą: pusantro, trijų, penkių, šešių ir dešimties amperų, tad galėsite išsirinkti patį optimaliausią reguliatorių kuris aptimaliai atitiks jūsų ventiliatoriaus poreikius. Rankantis reguliatorių svarbu pasirinkti kad ventiliatoriųs neviršytų reguliatoriaus nominalios srovės, tad jei turite ventiliatorių keturių su puse ampere tai tinkamiausias reguliatoriųs yra penkių amperų. Renkantis reguliatorių nereikia skaičiuoti apapildomos srovės atsargos.
Ventiliatoriaus greičio reguliatorius su išjungimo jungtuku.
Šio tipo reguliatoriai turi izoliuotą jungiklį su apšvietimu, skirtą reguliatoriaus išjungimui. Mygtuko guminė apsauga padeda išlaikyti aukštą IP54 reguliatoriaus korpuso saugumo klasę. Išjungimo mygtukas turi apšvietimą, tad jei norėsite išjungti reguliatorių išjungimo mygtukas bus matomas ir tamsoje.
Pasirenkamas ventiliatoriaus paleidimo būdas
Trumpiklio pagalba galima pasirinkti greitą arba paprastą ventiliatoriaus paleidimo būdą. Greitas palaidimo būdas tai kai įjungus reguliatorių ventiliatorius pasileidžia maksimaliu greičiu ir apie 8-10 sekundžių veikia ant maksimumo, o praėjus šiam laiko tarpui pradeda veikti tokiu greičiu kokiu nustatyta greičio valdymo rankenėlė. Paprastas, dar kitaip vadinamas mikštas paleidimas, šiuo būdu paleidžiant ventiliatorių nuo pirmųjų įjungimo sekundžių suksis tokiu greičiu koks nustatytas greičio valdymo rankenėle.
Reguliatoriaus dangtelio nuėmimas
Norint šį elektroninį greičio reguliatorių pajungti jums reikės nuimti dangtelį, rekomenduojame, tai daryti labia atydžiai nes prie dangtelio pritvirtinta plokštė kuri laidais sujungta su rguliatoriaus pagrindinė plokšte, tad atsukę keturis dangtelio varžtus lėtai kelkite dangtelį jį praverkite tiek kad ranka pasiektumėte reguliatoriaus plokštę, laidu einančiu nuo dangtelio plokštės veskite ranką link pagrindinės reguliatoriaus plokštės kol pasieksite jungtį, švelniai kilstelkite jungtį aukštyn ir taip atjungsite dangtelio laidą nuo pagrindinės plokštės.
Reguliatoriaus korpusas
Kaip ir prieš tai jau buvo paminėta reguliatoriaus korpusas atitinka IP54 saugumo klasę, teip yra dėka izoliuoto išjungimo mygtuko ir užveržiamų kabelio sandariklių. Per šius sandariklius prakišus kabelius ir tinkamai juos užveržus išlaikoma aukšta korpuso saugumo klasė.
Ventiliatoriaus greitis su šiuo reguliatoriumi valdosi nuo maksimumo iki minimumo. Galimas pasirinkti greitas arba paprastas, minkštas, paleidimas bei prie reguliatoriaus valdymo galimybių prisideda ir minimalaus ir maksimalaus išėjimo nustatymo mini trimeriai. Šiais trimeriais naudojant atsuktuvą galima nustatyti minimalią ir maksimalią reguliatoriaus išėjimo įtampą, tai leidžia tiksliau valdyti ventiliatorių arba nusistatyti išėjimo signalą kuris atitinka ventiliatoriaus charakteristikas.
Reguliatoriaus funkcionalumas
Tai ne standartinis reguliatorius su minimaliomis funkcijosmis, tai reguliatorius kuris turi papildomus išėjimus: gnybtai TK, šiluminei variklio apsaugai pajungti. Normaliai atviras ir normaliai uždaras kontaktiai, jie gali būti panaudoti nuotoliniam reguliatoriaus įjungimui išjungimui arba prie šių kontaktų gali būti jungiamas termostatas su reliniu išėjimu. Taip pat reguliatorius turi ir gnybtus AL, tai 230 V išėjimas kuris aktivuojasi ivykus gedimui, šie gnybtai skirti indikacinės lemputės pajungimui arba sirenai, tad kai suveiks šiluminė variklio apsauga įsijunks lemputė / sirena.
Kokius maksimalios srovės ventiliatorius galima valdyti šiais reguliatoriumi?
Ši reguliatorių serija turi plačią amperažų gamą: pusantro, trijų, penkių, šešių ir dešimties amperų, tad galėsite išsirinkti patį optimaliausią reguliatorių kuris aptimaliai atitiks jūsų ventiliatoriaus poreikius. Rankantis reguliatorių svarbu pasirinkti kad ventiliatoriųs neviršytų reguliatoriaus nominalios srovės, tad jei turite ventiliatorių keturių su puse ampere tai tinkamiausias reguliatoriųs yra penkių amperų. Renkantis reguliatorių nereikia skaičiuoti apapildomos srovės atsargos.
Ventiliatoriaus greičio reguliatorius su išjungimo jungtuku.
Šio tipo reguliatoriai turi izoliuotą jungiklį su apšvietimu, skirtą reguliatoriaus išjungimui. Mygtuko guminė apsauga padeda išlaikyti aukštą IP54 reguliatoriaus korpuso saugumo klasę. Išjungimo mygtukas turi apšvietimą, tad jei norėsite išjungti reguliatorių išjungimo mygtukas bus matomas ir tamsoje.
Pasirenkamas ventiliatoriaus paleidimo būdas
Trumpiklio pagalba galima pasirinkti greitą arba paprastą ventiliatoriaus paleidimo būdą. Greitas palaidimo būdas tai kai įjungus reguliatorių ventiliatorius pasileidžia maksimaliu greičiu ir apie 8-10 sekundžių veikia ant maksimumo, o praėjus šiam laiko tarpui pradeda veikti tokiu greičiu kokiu nustatyta greičio valdymo rankenėlė. Paprastas, dar kitaip vadinamas mikštas paleidimas, šiuo būdu paleidžiant ventiliatorių nuo pirmųjų įjungimo sekundžių suksis tokiu greičiu koks nustatytas greičio valdymo rankenėle.
Reguliatoriaus dangtelio nuėmimas
Norint šį elektroninį greičio reguliatorių pajungti jums reikės nuimti dangtelį, rekomenduojame, tai daryti labia atydžiai nes prie dangtelio pritvirtinta plokštė kuri laidais sujungta su rguliatoriaus pagrindinė plokšte, tad atsukę keturis dangtelio varžtus lėtai kelkite dangtelį jį praverkite tiek kad ranka pasiektumėte reguliatoriaus plokštę, laidu einančiu nuo dangtelio plokštės veskite ranką link pagrindinės reguliatoriaus plokštės kol pasieksite jungtį, švelniai kilstelkite jungtį aukštyn ir taip atjungsite dangtelio laidą nuo pagrindinės plokštės.
Reguliatoriaus korpusas
Kaip ir prieš tai jau buvo paminėta reguliatoriaus korpusas atitinka IP54 saugumo klasę, teip yra dėka izoliuoto išjungimo mygtuko ir užveržiamų kabelio sandariklių. Per šius sandariklius prakišus kabelius ir tinkamai juos užveržus išlaikoma aukšta korpuso saugumo klasė.
