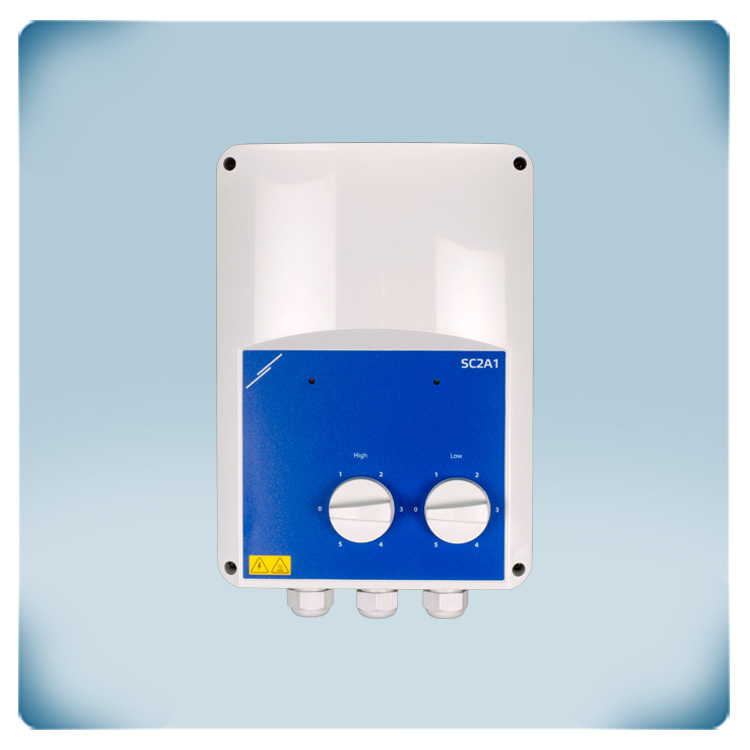

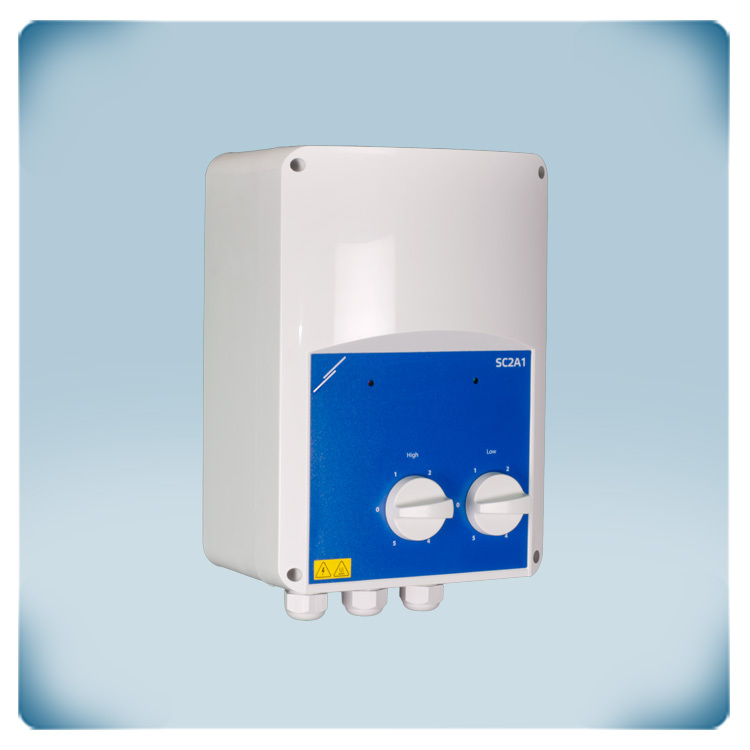

Dviejų greičių transformatorinis reguliatorius su TK | 3,5 A
Produkto aprašymas
Tai transformatorinis ventiliatoriaus greičio reguliatorius su dienos-nakties funkcija, tai reiškia kad reguliatorius gali dirbti dviem režimais. O kodėl tai pavadinta dienos ir nakties režimai, todėl kad dažniausiai naktimis reikalingas mažesnis vėdinimas, o antrasis režimas, antroji rankenėlė ir įjungia išėjimus su mažesne įtampa nei pirmoji rankenėlė, pavyzdžiui pirmos rankenėlės antro greičio įtampa yra didesnė nei antros rankenėlės antro greičio išėjimo įtampa.
Kada reguliatorius išduos vienos rankenėlės nustatytą įtampą, kada kitos rankenėlės nustatytą įtampą nustatoma atidarant arba uždarant kontaktą CL. Prie jo gali būti prijuntas bet koks prietaisas su atviru arba uždaru kontaktu.
Reguliatorius turi TK gnybtus šiluminei variklio apsaugai pajungti, o laiku suveikusi šiluminė apsauga gali apsaugoti ventiliatoriaus variklį nuo visiško sugadinimo. ir funkcija automatinio paleidimo po įtampos dingimo. Šiuo reguliatoriumi galima valdyti vienfazius įtampa valdomus variklius, kurių didžiausia srovė yra 3,5 A. Puikios sinusoidinės formos išėjimo įtampa garantuoja tylų variklio darbą. Nutrūkus elektros tiekimui, variklis bus automatiškai paleistas iš naujo. Korpusas tinkamas virštinkiniam montavimui patalpose (IP54).
Dokumentai
Papildomos specifikacijos ir aprašymas

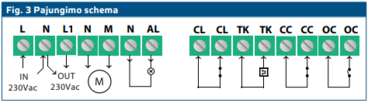

![Kaip pajungti reguliatorių SC2A1](/lt/failus/straipsnis/vaizdas/aprašymas/sc2a1-35l25/reguliatoriaus-gnybtai.png)
Šie reguliatoriai dar turi vieną normaliai uždarą ir vieną normaliai atvirą kontaktą CC ir OC. Šie kontaktai gali būti naudojami kaip galimybė nuo termostato ar jungiklio nuotoliniu būdu išjungti arba paleisti reguliatorių. Taip pat dar yra N AL kontaktai, jie skirti gedimo indikacijos ar signalizacijos pajungimui. Tai 230 V išėjimas kuri aktivuojasi suveiku TK kontaktams.
Automatinis pasileidimas
Šios serijos reguliatoriai turi vieną labia svarbią funkciją kada viename objekte yra montuojamas ne vienas šios serijos reguliatorius, tai automatinis reguliatoriaus pasileidimas po trumpo įtampos dingimo. Šiuo atveju objekte kur sumontuoti šie reguliatoriai po įtampos dingimo reguliatoriai pasileis tuo pačiu greičiu vos tik įtampa atsiras. Jums nereikės eiti prie kiekvieno reguliatoriaus vėl juos paleisti iš naujo.

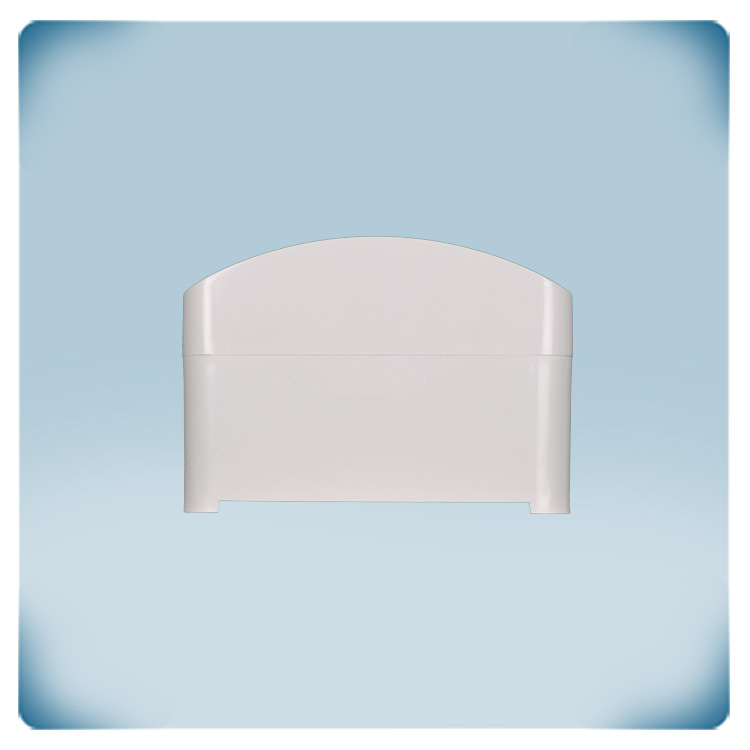

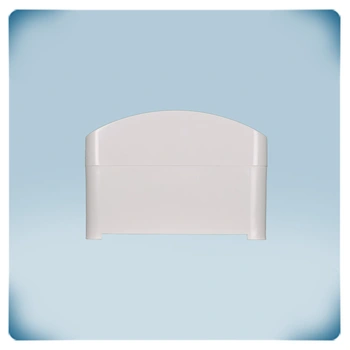

Plastikinis korpusas

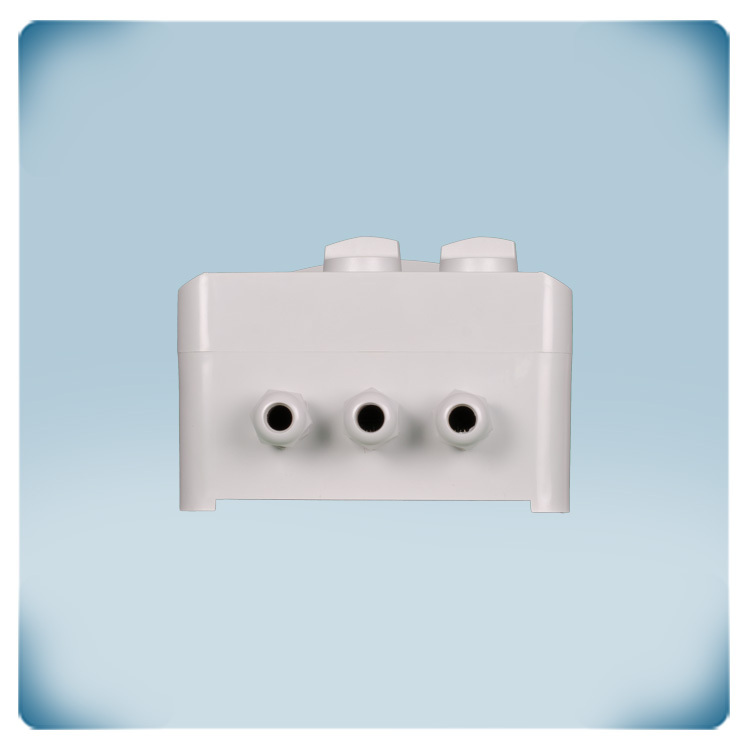

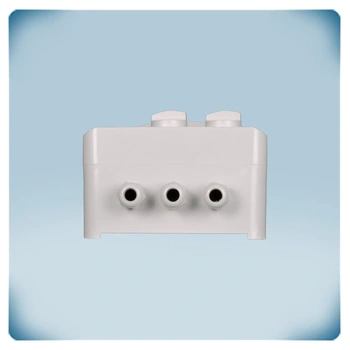

Įsitikinkite, kad ventiliatoriaus greičio reguliatorius turės pakankamai vietos ir bus pakankamai vėdinamas. Geriausia jį montuoti vėsioje vietoje, geriausia ne tiesioginiuose saulės spinduliuose. Korpusas suprojektuotas naudoti patalpoje. Jis pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko. Ši medžiaga yra nedegi, labai tvirta ir puikiai apsaugo nuo smūgių. Korpusas atitinka IP54 apsaugą nuo dulkių ir vandens patekimo. Šis ventiliatoriaus greičio reguliatorius gali būti montuojamas ant sienos arba skyduose.
Reguliatoriai ventiliatorių valdymui
Tai vienfaziai reguliatoriai, tad tinkami tik vienfaziams įtampa valdomiems ventiliatoriams. Prieš renkantis reguliatorių visada pasitikslinkite ventiliatoriaus aprašyme arba pas gamintoją, atstovą ar jūsų ventiliatorius yra valdomas keičiant maitinimo įtampą. Kitu atveju arba ventiliatorius nesireguliuos arba vos ventiliatorių pajungus galite jį sugadinti.
![Pagal laikmatį keičiami greičiai](/lt/failus/straipsnis/vaizdas/aprašymas/sc2a1-35l25/vienfazis-reguliatorius-su-dviem-greičiais.jpg)

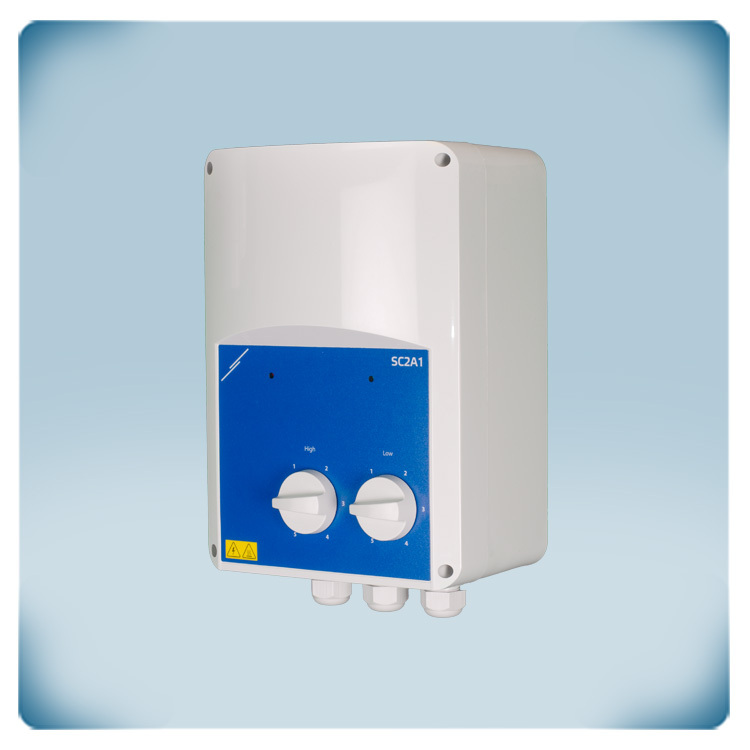

Reguliatorius veikiantis pagal du pasirinktus greičius
Šios serijos reguliatoriai turi dvi greičių perjungimo rankenėles. Pirma ir antra rankenėlėmis pasirenkamas vienas iš penkių greičių. Prie gnybtų jungiame jungiklį, kuris būnant padėtyje kad kontaktai CL būtų uždari paleidžia pirma rankenėle nustatytą greitį, jungiklio padėtį pakeitus į atviro kontakto, įsijungia antra rankenėle nustatytas greitis. Tad ant CL kontaktų galime jungtį ir laikmatį kuris gali perjunginėti kontaktą ir teip keisti greičius jūsų nustatytu laiku.
Nereguliuojamas išėjimas
Papildomas nereguliuojamas išėjimas (230 VAC) yra aktyvus, kai įjungtas variklis. Kai šis išėjimas yra įjungta (230 voltų), o kai išjungtas (0 voltų), ji vadiname „nereguliuojamu išėjimu“. Didžiausia šio išėjimo srovė yra 2 A. Paprastai jis naudojamas valdyti išorinį indikatorių, atidaryti arba uždaryti sklendę, perjungti išorinę relę ir pan. Kai ventiliatorius sustoja, sklendė užsidaro. Kai ventiliatorius veikia, sklendė atidaryta.
Kokias apsaugas turi šios serijos reguliatoriai?
Visada išlieka neteisingo pajungimo galimybė ir tokiu atveju galima nepataisomai sugadinti jungiamą gaminį, kad to išvengtų mūsų klientai mes į reguliatoriaus maitinimo grandinę įtraukėme ir saugiklį. Tad atlikus neteisingą pajungimą jūs gaminio nesugadinsite, blogiausiu atveju sudeginsite tik saugiklį, kurį galėsite pasikeist. Svarbu tik kad naujasis saugiklis būtų tų pačių parametrų kaip buvo originalusis saugiklis. Kita apsauga tai variklio šiluminė apsauga. Jei jūsų ventiliatorius turi šiluminę apsaugą tai šiluminės apsaugos kontaktus pajunkite prie gnybtų TK. Tokiu atveju esant per dideliai variklio apkrovai suveikia variklio šiluminė apsauga, kuri prijungta prie TK kontaktų stabdo reguliatorių. Reguliatorius atjungia ventiliatoiaus maitinimą iš uždega raudoną gedimo indikaciją.
