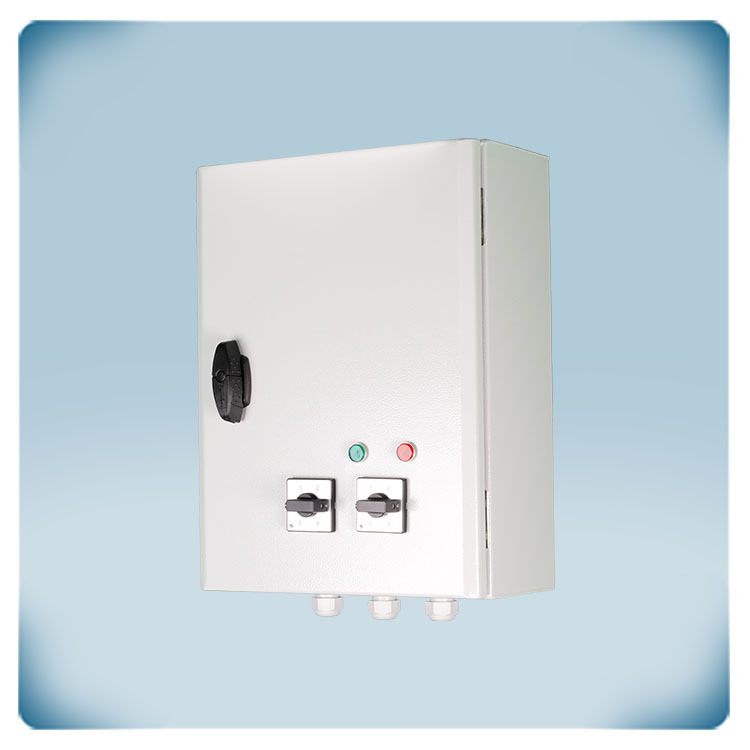

Dviejų greičių transformatorinis reguliatorius su TK | 10 A
Produkto aprašymas
Tai transformatorinis ventiliatoriaus greičio reguliatorius su dienos-nakties funkcija, tai reiškia, kad galima nustatyti du variklio greičius kurie perjunginėjami integruotu perjungėju, kurį valdo išorinis prietaisas: laikmatis, termostatas, t.t ir perjunginėja jūsų pasirinktus greičius.
Reguliatorius turi TK gnybtus šiluminei variklio apsaugai pajungti. Galima valdyti vienfazius įtampa valdomus variklius, kurių didžiausia srovė yra 10 A. Prie vieno reguliatoriaus galima jungti kelis ventiliatorius svarbiaisia tik užtikrinti, kad ventiliatorių bendra srovė neviršytų maksimalios reguliatoriaus srovės.
Puikios sinusoidinės formos išėjimo įtampa garantuoja tylų variklio darbą. Nutrūkus elektros tiekimui, variklis bus automatiškai paleistas iš naujo.
Reguliatorius sumontuotas metaliniame korpuse kuris tinkamas virštinkiniam montavimui patalpose ir teisingai sumontuotas atitinka IP54 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Reguliatorius veikiantis pagal du pasirinktus greičius
Šios serijos reguliatoriai turi dvi greičių perjungimo rankenėles. Pirma ir antra rankenėlėmis pasirenkamas vienas iš penkių greičių. Prie gnybtų jungiame jungiklį, kuris būnant padėtyje kad kontaktai CL būtų uždari paleidžia pirma rankenėle nustatytą greitį, jungiklio padėtį pakeitus į atviro kontakto, įsijungia antra rankenėle nustatytas greitis. Tad ant CL kontaktų galime jungtį ir laikmatį kuris gali perjunginėti kontaktą ir teip keisti greičius jūsų nustatytu laiku.
Nereguliuojamas išėjimas
Papildomas nereguliuojamas išėjimas (230 VAC) yra aktyvus, kai įjungtas variklis. Kai šis išėjimas yra įjungta (230 voltų), o kai išjungtas (0 voltų), ji vadiname „nereguliuojamu išėjimu“. Didžiausia šio išėjimo srovė yra 2 A. Paprastai jis naudojamas valdyti išorinį indikatorių, atidaryti arba uždaryti sklendę, perjungti išorinę relę ir pan. Kai ventiliatorius sustoja, sklendė užsidaro. Kai ventiliatorius veikia, sklendė atidaryta.
Kokias apsaugas turi šios serijos reguliatoriai?
Visada išlieka neteisingo pajungimo galimybė ir tokiu atveju galima nepataisomai sugadinti jungiamą gaminį, kad to išvengtų mūsų klientai mes į reguliatoriaus maitinimo grandinę įtraukėme ir saugiklį. Tad atlikus neteisingą pajungimą jūs gaminio nesugadinsite, blogiausiu atveju sudeginsite tik saugiklį, kurį galėsite pasikeist. Svarbu tik kad naujasis saugiklis būtų tų pačių parametrų kaip buvo originalusis saugiklis. Kita apsauga tai variklio šiluminė apsauga. Jei jūsų ventiliatorius turi šiluminę apsaugą tai šiluminės apsaugos kontaktus pajunkite prie gnybtų TK. Tokiu atveju esant per dideliai variklio apkrovai suveikia variklio šiluminė apsauga, kuri prijungta prie TK kontaktų stabdo reguliatorių. Reguliatorius atjungia ventiliatoiaus maitinimą iš uždega raudoną gedimo indikaciją.
Papildomos reguliatoriaus funkcijos

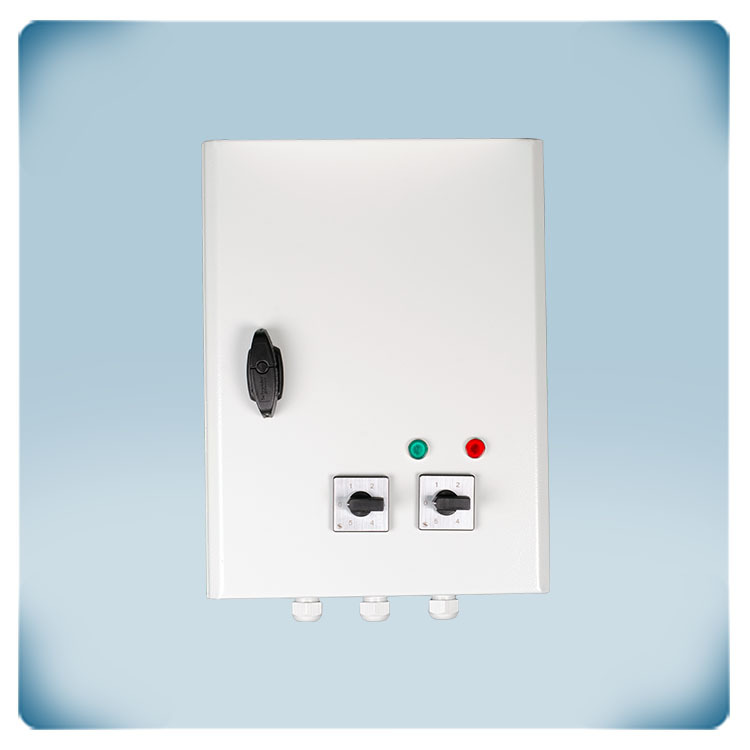

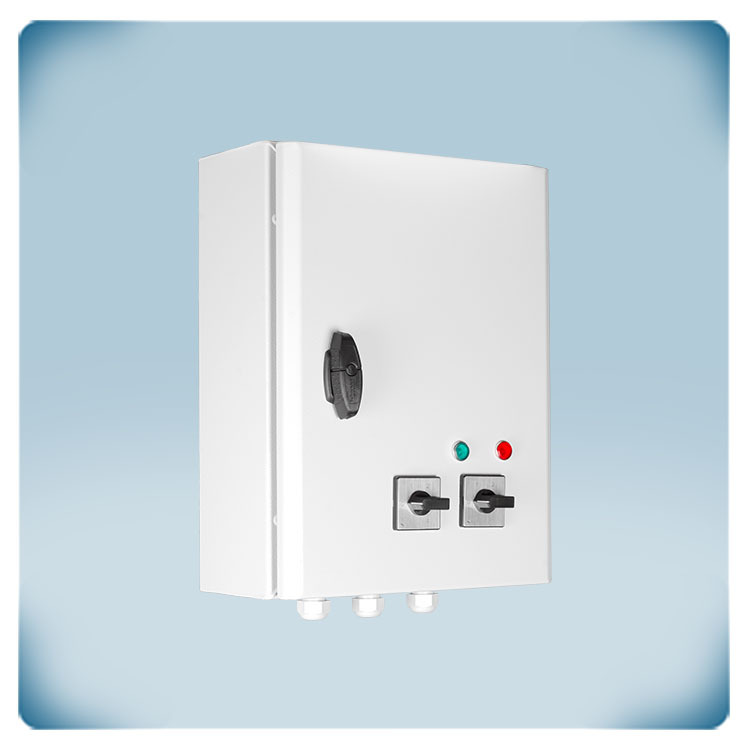

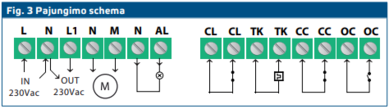

Šie reguliatoriai dar turi vieną normaliai uždarą ir vieną normaliai atvirą kontaktą CC ir OC. Šie kontaktai gali būti naudojami kaip galimybė nuo termostato ar jungiklio nuotoliniu būdu išjungti arba paleisti reguliatorių. Taip pat dar yra N AL kontaktai, jie skirti gedimo indikacijos ar signalizacijos pajungimui. Tai 230 V išėjimas kuri aktivuojasi suveiku TK kontaktams.
Automatinis pasileidimas
Šios serijos reguliatoriai turi vieną labia svarbią funkciją kada viename objekte yra montuojamas ne vienas šios serijos reguliatorius, tai automatinis reguliatoriaus pasileidimas po trumpo įtampos dingimo. Šiuo atveju objekte kur sumontuoti šie reguliatoriai po įtampos dingimo reguliatoriai pasileis tuo pačiu greičiu vos tik įtampa atsiras. Jums nereikės eiti prie kiekvieno reguliatoriaus vėl juos paleisti iš naujo.

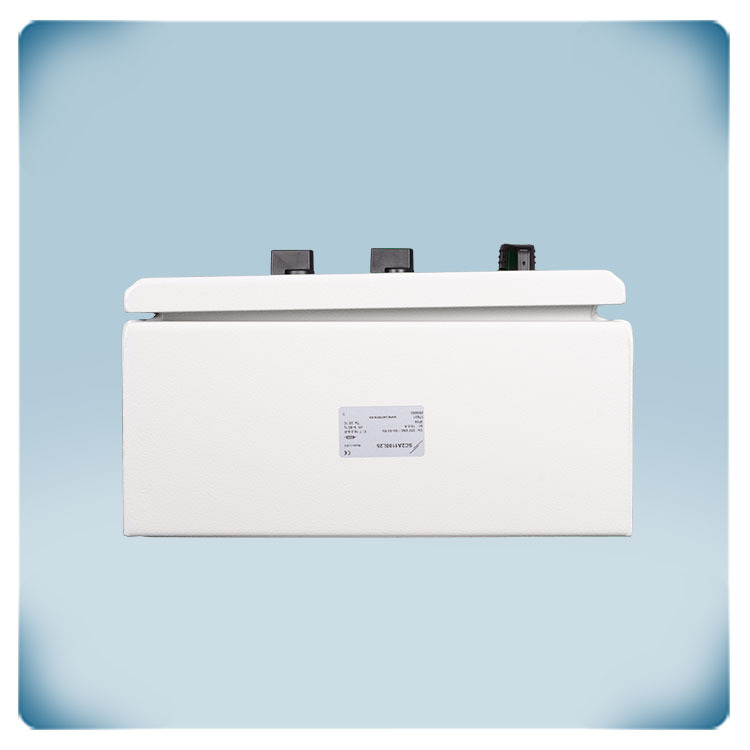

Metalinis korpusas
Pagrindinis korpuso tikslas yra apsaugoti reguliatoriaus vidų kad nebūtų užterštas arba paveiktas išorinių šiukšlių ar aplinkos veiksnių. Štai kodėl mums labai svarbi korpusų kokybė. Reguliatorių metaliniai korpusai pasižymi gniuždymo, rudyjimo atsparumui. Jie yra sertifikuoti pagal EN 62208 ir jų apsaugos nuo dulkių ir vandens purslų patekimo.
Reguliatoriai ventiliatorių valdymui
Tai vienfaziai reguliatoriai, tad tinkami tik vienfaziams įtampa valdomiems ventiliatoriams. Prieš renkantis reguliatorių visada pasitikslinkite ventiliatoriaus aprašyme arba pas gamintoją, atstovą ar jūsų ventiliatorius yra valdomas keičiant maitinimo įtampą. Kitu atveju arba ventiliatorius nesireguliuos arba vos ventiliatorių pajungus galite jį sugadinti.
Šios serijos reguliatoriai turi dvi greičių perjungimo rankenėles. Pirma ir antra rankenėlėmis pasirenkamas vienas iš penkių greičių. Prie gnybtų jungiame jungiklį, kuris būnant padėtyje kad kontaktai CL būtų uždari paleidžia pirma rankenėle nustatytą greitį, jungiklio padėtį pakeitus į atviro kontakto, įsijungia antra rankenėle nustatytas greitis. Tad ant CL kontaktų galime jungtį ir laikmatį kuris gali perjunginėti kontaktą ir teip keisti greičius jūsų nustatytu laiku.
Nereguliuojamas išėjimas
Papildomas nereguliuojamas išėjimas (230 VAC) yra aktyvus, kai įjungtas variklis. Kai šis išėjimas yra įjungta (230 voltų), o kai išjungtas (0 voltų), ji vadiname „nereguliuojamu išėjimu“. Didžiausia šio išėjimo srovė yra 2 A. Paprastai jis naudojamas valdyti išorinį indikatorių, atidaryti arba uždaryti sklendę, perjungti išorinę relę ir pan. Kai ventiliatorius sustoja, sklendė užsidaro. Kai ventiliatorius veikia, sklendė atidaryta.
Kokias apsaugas turi šios serijos reguliatoriai?
Visada išlieka neteisingo pajungimo galimybė ir tokiu atveju galima nepataisomai sugadinti jungiamą gaminį, kad to išvengtų mūsų klientai mes į reguliatoriaus maitinimo grandinę įtraukėme ir saugiklį. Tad atlikus neteisingą pajungimą jūs gaminio nesugadinsite, blogiausiu atveju sudeginsite tik saugiklį, kurį galėsite pasikeist. Svarbu tik kad naujasis saugiklis būtų tų pačių parametrų kaip buvo originalusis saugiklis. Kita apsauga tai variklio šiluminė apsauga. Jei jūsų ventiliatorius turi šiluminę apsaugą tai šiluminės apsaugos kontaktus pajunkite prie gnybtų TK. Tokiu atveju esant per dideliai variklio apkrovai suveikia variklio šiluminė apsauga, kuri prijungta prie TK kontaktų stabdo reguliatorių. Reguliatorius atjungia ventiliatoiaus maitinimą iš uždega raudoną gedimo indikaciją.
Papildomos reguliatoriaus funkcijos
Šie reguliatoriai dar turi vieną normaliai uždarą ir vieną normaliai atvirą kontaktą CC ir OC. Šie kontaktai gali būti naudojami kaip galimybė nuo termostato ar jungiklio nuotoliniu būdu išjungti arba paleisti reguliatorių. Taip pat dar yra N AL kontaktai, jie skirti gedimo indikacijos ar signalizacijos pajungimui. Tai 230 V išėjimas kuri aktivuojasi suveiku TK kontaktams.
Automatinis pasileidimas
Šios serijos reguliatoriai turi vieną labia svarbią funkciją kada viename objekte yra montuojamas ne vienas šios serijos reguliatorius, tai automatinis reguliatoriaus pasileidimas po trumpo įtampos dingimo. Šiuo atveju objekte kur sumontuoti šie reguliatoriai po įtampos dingimo reguliatoriai pasileis tuo pačiu greičiu vos tik įtampa atsiras. Jums nereikės eiti prie kiekvieno reguliatoriaus vėl juos paleisti iš naujo.
Metalinis korpusas
Pagrindinis korpuso tikslas yra apsaugoti reguliatoriaus vidų kad nebūtų užterštas arba paveiktas išorinių šiukšlių ar aplinkos veiksnių. Štai kodėl mums labai svarbi korpusų kokybė. Reguliatorių metaliniai korpusai pasižymi gniuždymo, rudyjimo atsparumui. Jie yra sertifikuoti pagal EN 62208 ir jų apsaugos nuo dulkių ir vandens purslų patekimo.
Reguliatoriai ventiliatorių valdymui
Tai vienfaziai reguliatoriai, tad tinkami tik vienfaziams įtampa valdomiems ventiliatoriams. Prieš renkantis reguliatorių visada pasitikslinkite ventiliatoriaus aprašyme arba pas gamintoją, atstovą ar jūsų ventiliatorius yra valdomas keičiant maitinimo įtampą. Kitu atveju arba ventiliatorius nesireguliuos arba vos ventiliatorių pajungus galite jį sugadinti.
