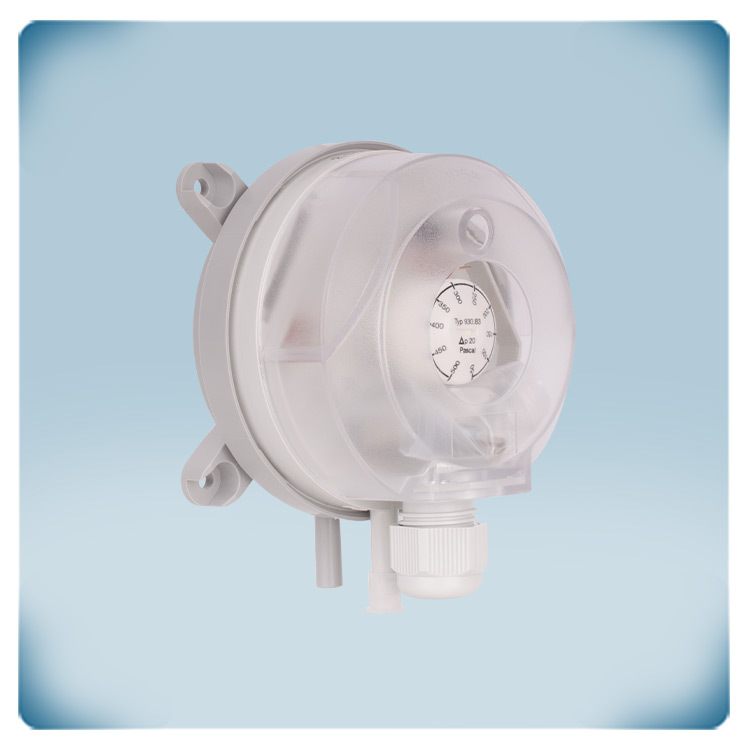

Diferencialinio slėgio relė 500 Pa
Produkto aprašymas

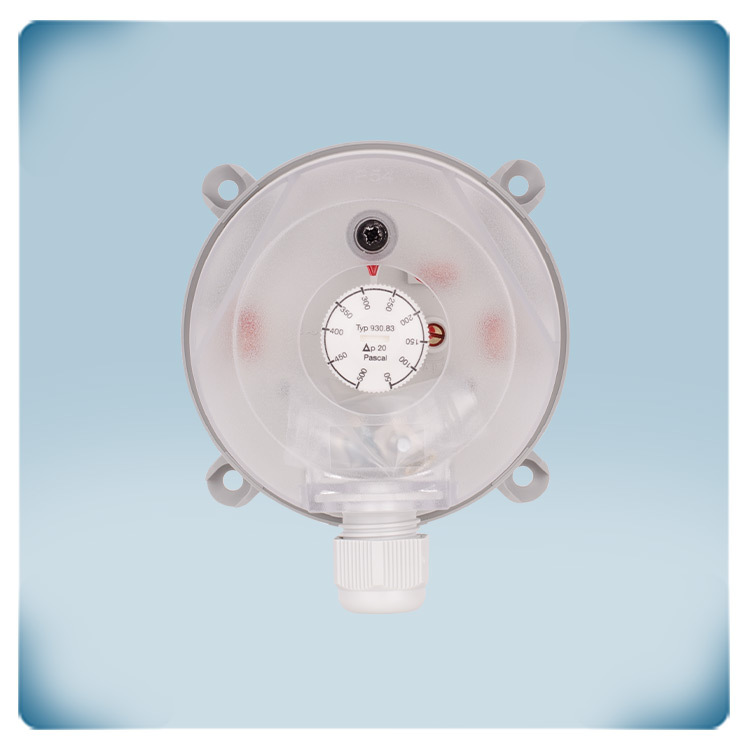

Diferencialinio slėgio relė - tai labai tiksli, reguliuojama rėlė, naudojama oro ar kitų nedegių, neagresyvių dujų viršslėgiui ir skirtuminiam slėgiui stebėti. Perjungimo slėgį galima nustatyti pagal skalę, naudojant rankenėlę.
Šios skirtuminio slėgio rėlės diapazonas 50 - 500 Pa slėgio skirtumui. Kontaktų apkrova 1 A/250 VAC, apsaugos klasė IP54.
Papildomos specifikacijos ir aprašymas
Kas yra skirtuminio slėgio jungiklis?
Skirtuminio slėgio jungikliai nustato slėgio skirtumus tarp dviejų nurodytų taškų. Šiuose jungikliuose yra du pajungimo vazdeliai, sujungti su atitinkamais slėgio šaltiniais, stebi slėgio skirtumą tarp jų. Pasiekus iš anksto nustatytą ribą, vidinė jungiklio diafragma pasislenka, kad sujungtu arba nutrauktų grandinę. Šis grandinės pakeitimas įjungia aliarmą, pranešdamas naudotojams apie slėgio pokytį. Vartotojai gali iš anksto nustatyti jungiklio kontrolinę vertę arba reguliuoti ją vietoje.
Skirtuminio slėgio jungikliai nustato slėgio skirtumus tarp dviejų nurodytų taškų. Šiuose jungikliuose yra du pajungimo vazdeliai, sujungti su atitinkamais slėgio šaltiniais, stebi slėgio skirtumą tarp jų. Pasiekus iš anksto nustatytą ribą, vidinė jungiklio diafragma pasislenka, kad sujungtu arba nutrauktų grandinę. Šis grandinės pakeitimas įjungia aliarmą, pranešdamas naudotojams apie slėgio pokytį. Vartotojai gali iš anksto nustatyti jungiklio kontrolinę vertę arba reguliuoti ją vietoje.
Vienas įrenginys, skirtingos programos

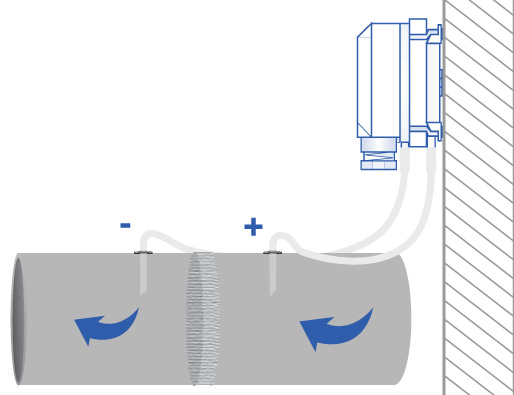

Slėgio relės montavimas PSW serijos diferencinio slėgio jungikliai įjungia ir išjungia ventiliatorius arba siurblius bei stebi oro filtro būseną vėdinimo sistemose ir vėdinimo įrenginiuose. Jie taip pat gali būti naudojami vėdinimo įrenginiuose su šilumokaičiais, siekiant apsaugoti įrenginius nuo užšalimo arba kanalų elektrinius šildytuvus nuo perkaitimo. Skirtuminio slėgio vertė nustatoma naudojant rankenėlę, esančią po jungiklio dangteliu.
Serija skirta oro ar kitų nedegių, neagresyvių dujų viršslėgiui, vakuumui ir slėgio skirtumui stebėti. Ypač tinka filtrų ir ventiliatorių stebėjimui, ventiliatorių šildytuvų apsaugai nuo perkaitimo, oro srauto vėdinimo ortakiuose reguliavimui ar apsaugai nuo užšalimo.
Jie gali būti komplektuojami su PSET-PVC - jungiamaisiais antgaliais ir 2 metrų ilgio plastikine žarnele su tvirtinimo varžtų komplektu.
Slėgio relės montavimas PSW serijos diferencinio slėgio jungikliai įjungia ir išjungia ventiliatorius arba siurblius bei stebi oro filtro būseną vėdinimo sistemose ir vėdinimo įrenginiuose. Jie taip pat gali būti naudojami vėdinimo įrenginiuose su šilumokaičiais, siekiant apsaugoti įrenginius nuo užšalimo arba kanalų elektrinius šildytuvus nuo perkaitimo. Skirtuminio slėgio vertė nustatoma naudojant rankenėlę, esančią po jungiklio dangteliu.
Serija skirta oro ar kitų nedegių, neagresyvių dujų viršslėgiui, vakuumui ir slėgio skirtumui stebėti. Ypač tinka filtrų ir ventiliatorių stebėjimui, ventiliatorių šildytuvų apsaugai nuo perkaitimo, oro srauto vėdinimo ortakiuose reguliavimui ar apsaugai nuo užšalimo.
Jie gali būti komplektuojami su PSET-PVC - jungiamaisiais antgaliais ir 2 metrų ilgio plastikine žarnele su tvirtinimo varžtų komplektu.
Aukšta kokybė
Sauso kontakto išėjimo vidutinis tarnavimo laikas yra 10 000 000 operacijų. Kontaktų nominalioji vertė yra 1 A varžinėms apkrovoms arba 0,4 A indukcinėms apkrovoms (250 VAC). Atminkite, kad slėgio perkryčio jungiklio negalima montuoti aukštyn kojomis, kai išjungimo slėgis mažesnis nei 50 Pa!
Sauso kontakto išėjimo vidutinis tarnavimo laikas yra 10 000 000 operacijų. Kontaktų nominalioji vertė yra 1 A varžinėms apkrovoms arba 0,4 A indukcinėms apkrovoms (250 VAC). Atminkite, kad slėgio perkryčio jungiklio negalima montuoti aukštyn kojomis, kai išjungimo slėgis mažesnis nei 50 Pa!
Lengvas montavimas
Tiesiog pritvirtinkite įrenginį ant tinkamo paviršiaus. Jungtis P1 skirta didesniam slėgiui arba mažesniam vakuumui; jungtis P2 skirta mažesniam slėgiui arba didesniam vakuumui. Padidėjus slėgio perkryčiui, kontaktas 3 - 2 užsidaro, o kontaktas 3 - 1 atsidaro.
Tiesiog pritvirtinkite įrenginį ant tinkamo paviršiaus. Jungtis P1 skirta didesniam slėgiui arba mažesniam vakuumui; jungtis P2 skirta mažesniam slėgiui arba didesniam vakuumui. Padidėjus slėgio perkryčiui, kontaktas 3 - 2 užsidaro, o kontaktas 3 - 1 atsidaro.

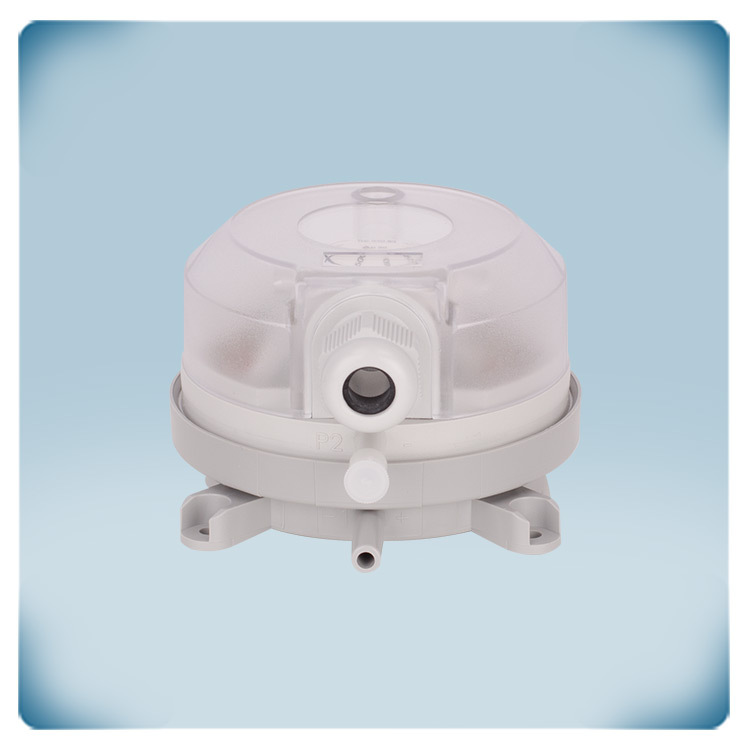

Slėgio relės korpusas
Relės korpusas turi kabelio sandariklį, tai padeda išlaikyti aukštą IP54 relės korpuso sandarumą
