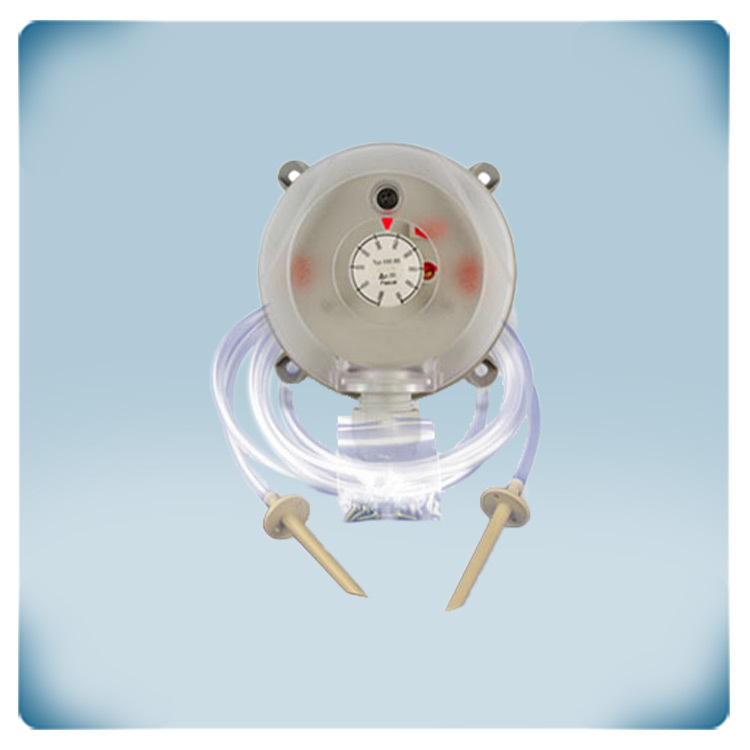

Diferencialinio slėgio relė 500 Pa su pajungimo komplektu
Produkto aprašymas
Diferencialinio slėgio relė - tai labai tiksli, reguliuojama rėlė, naudojama oro ar kitų nedegių, neagresyvių dujų viršslėgiui ir skirtuminiam slėgiui stebėti. Perjungimo slėgį galima nustatyti pagal skalę, naudojant rankenėlę.
Šios skirtuminio slėgio rėlės diapazonas 50 - 500 Pa slėgio skirtumui. Kontaktų apkrova 1 A/250 VAC, apsaugos klasė IP54. Komplektuojamas kartu su PSET-PVC-200, lanksčių permatomų PVC vamzdelių rinkiniu (ilgis 2 m).
Papildomos specifikacijos ir aprašymas
Kaip veikia diferencinio slėgio jungiklis?
Skirtuminio slėgio jungiklis veikia aptikdamas slėgio pokyčius tarp dviejų nurodytų taškų. Jį sudaro du prievadai, prijungti prie atitinkamų slėgio šaltinių, leidžiantys stebėti slėgio skirtumą tarp jų. Kai šis skirtumas viršija iš anksto nustatytą ribą, vidinė jungiklio diafragma nukrypsta, sujungdama arba nutraukdama grandinės ryšį. Šis grandinės pakeitimas įjungia aliarmą, įspėjantį vartotojus apie slėgio pasikeitimą. Vartotojai turi galimybę iš anksto nustatyti perjungimo ribą arba koreguoti jį vietoje.
Skirtuminio slėgio jungiklis veikia aptikdamas slėgio pokyčius tarp dviejų nurodytų taškų. Jį sudaro du prievadai, prijungti prie atitinkamų slėgio šaltinių, leidžiantys stebėti slėgio skirtumą tarp jų. Kai šis skirtumas viršija iš anksto nustatytą ribą, vidinė jungiklio diafragma nukrypsta, sujungdama arba nutraukdama grandinės ryšį. Šis grandinės pakeitimas įjungia aliarmą, įspėjantį vartotojus apie slėgio pasikeitimą. Vartotojai turi galimybę iš anksto nustatyti perjungimo ribą arba koreguoti jį vietoje.
Serija PSW su PSET-PVC
PSW diferencinio slėgio jungikliai naudojami įvairiems tikslams, pavyzdžiui, įjungti arba išjungti ventiliatorius arba siurblius ir stebėti oro filtrų būseną vėdinimo sistemose ir vėdinimo įrenginiuose. Jie naudojami vėdinimo įrenginiuose su šilumokaičiais, siekiant apsaugoti nuo užšalimo arba apsaugoti kanalinius elektrinius šildytuvus nuo perkaitimo. Šie jungikliai skirti stebėti oro ar kitų nedegių, neagresyvių dujų viršslėgį, vakuumą ir slėgio skirtumą.
PSW--200-PVC turi patį PSW jungiklį kartu su PSET-PVC prijungimo antgaliais ir 2 metrų ilgio plastikine žarnelė su tvirtinimo varžtais.
PSET-PVC jungia slėgio perkryčio jungiklį prie ortakio ir leidžia matuoti slėgio skirtumą paskaliais. Antgaliai pagaminti iš aukštos kokybės karščiui atsparaus pilko r-ABS plastiko, 83 mm ilgio ir 6,4 mm skersmens jungiamajame gale. Žarnelė pagaminta iš skaidrios PVC, kurių skersmuo 7 mm ir ilgis 2 m, maksimalus darbinis slėgis 10 000 Pa ir maksimali darbinė temperatūra 60 °C.
Slėgio perkryčio jungiklio sauso kontaktinio išėjimo vidutinis tarnavimo laikas yra 10 000 000 operacijų, o kontaktų nominalioji vertė yra 1 A varžinėms apkrovoms arba 0,4 A indukcinėms apkrovoms (esant 250 VAC).
PSW diferencinio slėgio jungikliai naudojami įvairiems tikslams, pavyzdžiui, įjungti arba išjungti ventiliatorius arba siurblius ir stebėti oro filtrų būseną vėdinimo sistemose ir vėdinimo įrenginiuose. Jie naudojami vėdinimo įrenginiuose su šilumokaičiais, siekiant apsaugoti nuo užšalimo arba apsaugoti kanalinius elektrinius šildytuvus nuo perkaitimo. Šie jungikliai skirti stebėti oro ar kitų nedegių, neagresyvių dujų viršslėgį, vakuumą ir slėgio skirtumą.
PSW--200-PVC turi patį PSW jungiklį kartu su PSET-PVC prijungimo antgaliais ir 2 metrų ilgio plastikine žarnelė su tvirtinimo varžtais.
PSET-PVC jungia slėgio perkryčio jungiklį prie ortakio ir leidžia matuoti slėgio skirtumą paskaliais. Antgaliai pagaminti iš aukštos kokybės karščiui atsparaus pilko r-ABS plastiko, 83 mm ilgio ir 6,4 mm skersmens jungiamajame gale. Žarnelė pagaminta iš skaidrios PVC, kurių skersmuo 7 mm ir ilgis 2 m, maksimalus darbinis slėgis 10 000 Pa ir maksimali darbinė temperatūra 60 °C.
Slėgio perkryčio jungiklio sauso kontaktinio išėjimo vidutinis tarnavimo laikas yra 10 000 000 operacijų, o kontaktų nominalioji vertė yra 1 A varžinėms apkrovoms arba 0,4 A indukcinėms apkrovoms (esant 250 VAC).
Supaprastintas montavimas
Įrengimas nesudėtingas: tiesiog pritvirtinkite įrenginį ant tinkamo paviršiaus. Atminkite, kad slėgio perkryčio jungiklio negalima montuoti aukštyn kojomis, kai išjungimo slėgis mažesnis nei 50 Pa! Jungtis P1 skirta didesniam slėgiui arba mažesniam vakuumui, o jungtis P2 skirta mažesniam slėgiui arba didesniam vakuumui. Padidėjus diferenciniam slėgiui, kontaktas 3-2 užsidaro, o kontaktas 3-1 atsidaro.
Įrengimas nesudėtingas: tiesiog pritvirtinkite įrenginį ant tinkamo paviršiaus. Atminkite, kad slėgio perkryčio jungiklio negalima montuoti aukštyn kojomis, kai išjungimo slėgis mažesnis nei 50 Pa! Jungtis P1 skirta didesniam slėgiui arba mažesniam vakuumui, o jungtis P2 skirta mažesniam slėgiui arba didesniam vakuumui. Padidėjus diferenciniam slėgiui, kontaktas 3-2 užsidaro, o kontaktas 3-1 atsidaro.
Apsauginis korpusas
Jungiklis sumontuotas tvirtame korpuse su plastikiniu dangteliu, apsaugančiu nuo dulkių, nešvarumų ir vandens patekimo. Kartu su plastikiniu dangteliu apsaugos klasė yra IP54.
Jungiklis sumontuotas tvirtame korpuse su plastikiniu dangteliu, apsaugančiu nuo dulkių, nešvarumų ir vandens patekimo. Kartu su plastikiniu dangteliu apsaugos klasė yra IP54.
