Diferencialinio slėgio relė 200 Pa
Produkto aprašymas

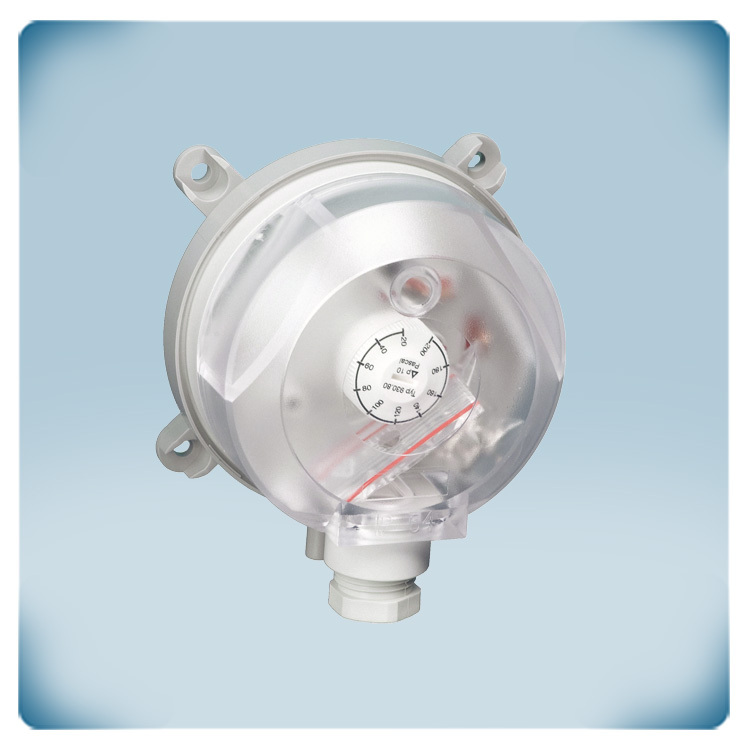

Diferencialinio slėgio relė - tai labai tiksli, reguliuojama rėlė, naudojama oro ar kitų nedegių, neagresyvių dujų viršslėgiui ir skirtuminiam slėgiui stebėti. Perjungimo slėgį galima nustatyti pagal skalę, naudojant rankenėlę.
Šios skirtuminio slėgio rėlės diapazonas 20 - 200 Pa slėgio skirtumui. Kontaktų apkrova 1 A/250 VAC, apsaugos klasė IP54.
Dokumentai
Papildomos specifikacijos ir aprašymas

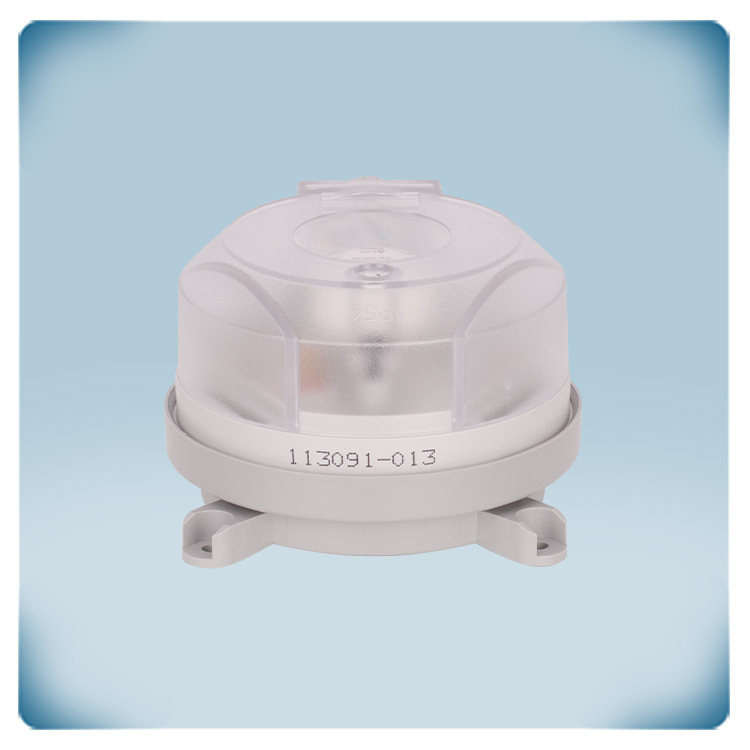

Slėgio relės korpusas

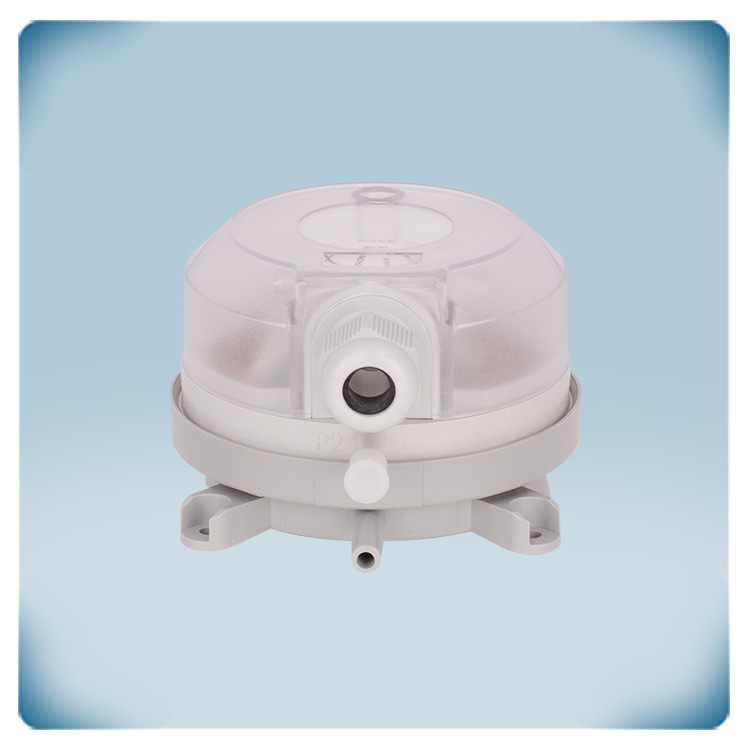

Relės korpusas turi kabelio sandariklį, tai padeda išlaikyti aukštą IP54 relės korpuso sandarumą
Relės tvirtinimas
Relės korpusas turi keturia kilputes per kurias gali būti tvirtinama ant lygaus paviršiaus
Slėgio relės pajungimas
Relė turi du vamzdelius prie kurių jungiamos žarnelės kurių kiti galai jungiami toje vietoje kur norime matuoti skirtuminį slėgį
Komplektacijos
Skirtuminio slėgio reles gali būti parduodamos tik vienos be pajungimo komponentų arba gali būti komplektuojamos su pajungimo žarnelėmis, dėl komplektacijos skaitykite gaminio aprašymą
Kas yra diferencinio slėgio jungiklis?
Slėgio skirtumo jungikliai nustato slėgio skirtumus tarp dviejų nurodytų taškų. Šiuose jungikliuose yra du vamzdeliai, sujungti su atitinkamais slėgio šaltiniais, taip stebint slėgio skirtumą tarp jų. Pasiekus iš anksto nustatytą slėgio ribą, vidinė jungiklio diafragma pasislenka, kad sujungtu arba nutrauktų grandinę. Šis grandinės pakeitimas įjungia aliarmą, pranešdamas naudotojams apie slėgio pokytį. Vartotojai gali iš anksto nustatyti jungiklio kontrolinę vertę arba reguliuoti ją vietoje.
Slėgio skirtumo jungikliai nustato slėgio skirtumus tarp dviejų nurodytų taškų. Šiuose jungikliuose yra du vamzdeliai, sujungti su atitinkamais slėgio šaltiniais, taip stebint slėgio skirtumą tarp jų. Pasiekus iš anksto nustatytą slėgio ribą, vidinė jungiklio diafragma pasislenka, kad sujungtu arba nutrauktų grandinę. Šis grandinės pakeitimas įjungia aliarmą, pranešdamas naudotojams apie slėgio pokytį. Vartotojai gali iš anksto nustatyti jungiklio kontrolinę vertę arba reguliuoti ją vietoje.
Vienas įrenginys, skirtingos sistemos

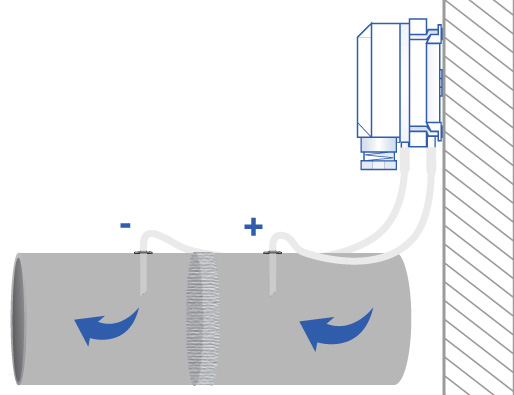

PSW montavimas PSW serijos diferencinio slėgio jungikliai įjungia ir išjungia ventiliatorius arba siurblius bei stebi oro filtro būseną vėdinimo sistemose ir vėdinimo įrenginiuose. Jie taip pat gali būti naudojami vėdinimo įrenginiuose su šilumokaičiais, siekiant apsaugoti įrenginius nuo užšalimo arba kanalų elektrinius šildytuvus nuo perkaitimo. Slėgio skirtumo vertė nustatoma naudojant rankenėlę, esančią po jungiklio dangteliu.
Serija skirta oro ar kitų nedegių, neagresyvių dujų viršslėgiui, vakuumui ir slėgio skirtumui stebėti. Jis ypač tinka filtrų ir ventiliatorių stebėjimui, ventiliatorių šildytuvų apsaugai nuo perkaitimo, oro srautui vėdinimo ortakiuose reguliuoti ar apsaugai nuo užšalimo.
Jie gali būti derinami PSET-PVC - jungiamieji antgaliai ir 2 metrų ilgio plastikiniai vamzdžiai su tvirtinimo varžtų komplektu.
PSW montavimas PSW serijos diferencinio slėgio jungikliai įjungia ir išjungia ventiliatorius arba siurblius bei stebi oro filtro būseną vėdinimo sistemose ir vėdinimo įrenginiuose. Jie taip pat gali būti naudojami vėdinimo įrenginiuose su šilumokaičiais, siekiant apsaugoti įrenginius nuo užšalimo arba kanalų elektrinius šildytuvus nuo perkaitimo. Slėgio skirtumo vertė nustatoma naudojant rankenėlę, esančią po jungiklio dangteliu.
Serija skirta oro ar kitų nedegių, neagresyvių dujų viršslėgiui, vakuumui ir slėgio skirtumui stebėti. Jis ypač tinka filtrų ir ventiliatorių stebėjimui, ventiliatorių šildytuvų apsaugai nuo perkaitimo, oro srautui vėdinimo ortakiuose reguliuoti ar apsaugai nuo užšalimo.
Jie gali būti derinami PSET-PVC - jungiamieji antgaliai ir 2 metrų ilgio plastikiniai vamzdžiai su tvirtinimo varžtų komplektu.
