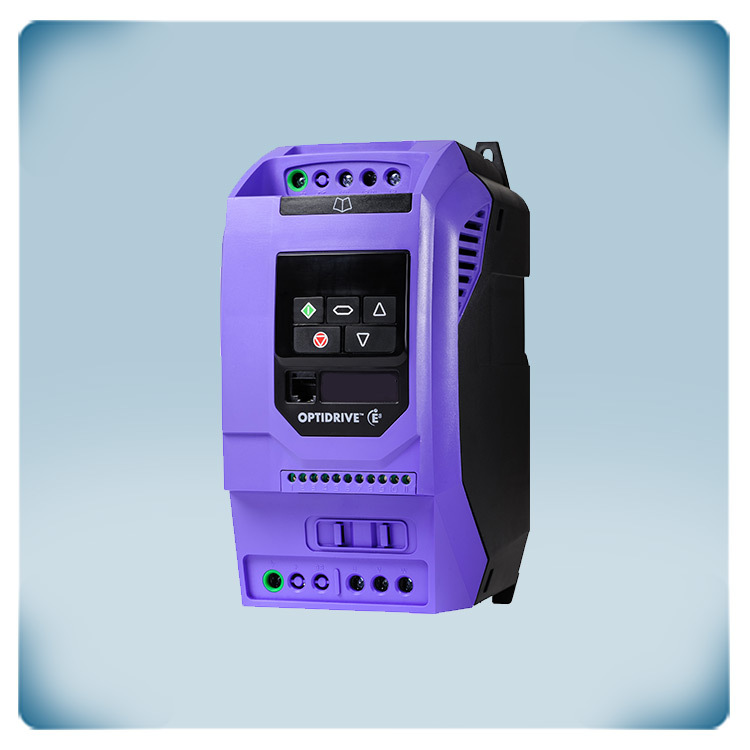

Dažnio keitiklis trifaziams varikliams 2,2 kW | 10,5 A | IP20
Produkto aprašymas
FI-E13 serijos vienfazis dažnio keitiklis gali valdyti trifazį 230 VAC variklį, siurblį ar ventiliatorių. Šis dažnio keitiklis taip pat tinka IE3, IE4, pastovaus magneto, bešepečių nuolatinės srovės variklių greičio valdymui. Jis turi būti montuojamas skyduose, kadangi jo apsaugos klasė IP20. Jam reikalinga vienos fazės 230 VAC maitinimo įtampa. FI-E13 serijos vienfazis dažnio keitiklis gali valdyti trifazio 230VAC iki 2,2 kW ir 10,5 A variklio ar siurblio greitį. Jis turi integruotą A klasės EMC filtrą. Gamintojo kodas: ODE-3-220105-1F42.
Papildomos specifikacijos ir aprašymas
IP20 korpusas, skirtas montuoti ant DIN bėgio arba ant paviršiaus
Korpusas pagamintas iš aukštos kokybės plastiko. Konstrukcija leidžia įrenginį montuoti ant DIN bėgio arba ant lygaus paviršiaus. Korpusas turi IP20 apsaugos laipsnį. Rekomenduojame šį įrenginį montuoti elektros spintoje ir užtikrinti, kad aplinkos temperatūra išliktų -10 - 40 °C ribose.
Trifazių variklių paleidimo pagreitis (3 x 230 VAC)
Šis dažnio keitiklis valdo trifazius (3 x 230 VAC) indukcinius variklius. Jai reikalinga vienfazė maitinimo įtampa (110–240 VAC) ir skirta naudoti, kai nereikia didelio paleidimo momento. Tipiški naudojimo būdai yra ventiliatoriai, orapūtės, išcentriniai siurbliai (baseinai), dūmų ištraukikliai, oro srauto reguliatoriai ir t.t. Šis dažnio keitiklis naudoja revoliucinį variklio valdymo principą, kad būtų užtikrintas patikimas ir protingas trifazių variklių (3x 230 VAC) paleidimas. Siekiant užtikrinti patikimą trifazių variklių (3x 230 VAC) paleidimą, dažnio keitiklis pirmiausia pagreitina variklio įtampą iki vardinės įtampos, išlaikydamas fiksuotą paleidimo dažnį, prieš sumažindamas dažnį ir įtampą iki norimo darbo taško.
Įmontuotas EMC filtras, klasė C1
Aukšto dažnio perjungimo IGBT trūkumas yra tai, kad jie teršia elektros tinklą didesniais harmoninių trukdžių signalais (EMC tarša). Siekiant sumažinti tinklo taršą, standartiškai įmontuotas C1 klasės EMC filtras. Šiame dažnio keitiklyje taip pat yra integruotas ventiliatoriaus tabdymas. Tai leidžia prijungti stabdžių rezistorių, kad prireikus sutrumpėtų lėtėjimo laikas. Sentera HVAC jutiklius galima prijungti per analoginį įvestį arba per Modbus RTU ryšį.
Jau nustatytos programos
Dažnio keitiklis taip pat turi ir kelias pilnai sukonfiguruotas programas ventiliatoriaus valdymui, siurblio valdymui ir t.t. Jei randate tinkamą programą jums tereikia ją pasirinkti ir nereikės atlikinėti jokių papildomų nustatymų. Taip sutaupysite laiko ir jums neprireiks papildomų žinių dažnio keitiklio nustatymui.
Korpusas pagamintas iš aukštos kokybės plastiko. Konstrukcija leidžia įrenginį montuoti ant DIN bėgio arba ant lygaus paviršiaus. Korpusas turi IP20 apsaugos laipsnį. Rekomenduojame šį įrenginį montuoti elektros spintoje ir užtikrinti, kad aplinkos temperatūra išliktų -10 - 40 °C ribose.
Trifazių variklių paleidimo pagreitis (3 x 230 VAC)
Šis dažnio keitiklis valdo trifazius (3 x 230 VAC) indukcinius variklius. Jai reikalinga vienfazė maitinimo įtampa (110–240 VAC) ir skirta naudoti, kai nereikia didelio paleidimo momento. Tipiški naudojimo būdai yra ventiliatoriai, orapūtės, išcentriniai siurbliai (baseinai), dūmų ištraukikliai, oro srauto reguliatoriai ir t.t. Šis dažnio keitiklis naudoja revoliucinį variklio valdymo principą, kad būtų užtikrintas patikimas ir protingas trifazių variklių (3x 230 VAC) paleidimas. Siekiant užtikrinti patikimą trifazių variklių (3x 230 VAC) paleidimą, dažnio keitiklis pirmiausia pagreitina variklio įtampą iki vardinės įtampos, išlaikydamas fiksuotą paleidimo dažnį, prieš sumažindamas dažnį ir įtampą iki norimo darbo taško.
Įmontuotas EMC filtras, klasė C1
Aukšto dažnio perjungimo IGBT trūkumas yra tai, kad jie teršia elektros tinklą didesniais harmoninių trukdžių signalais (EMC tarša). Siekiant sumažinti tinklo taršą, standartiškai įmontuotas C1 klasės EMC filtras. Šiame dažnio keitiklyje taip pat yra integruotas ventiliatoriaus tabdymas. Tai leidžia prijungti stabdžių rezistorių, kad prireikus sutrumpėtų lėtėjimo laikas. Sentera HVAC jutiklius galima prijungti per analoginį įvestį arba per Modbus RTU ryšį.
Jau nustatytos programos
Dažnio keitiklis taip pat turi ir kelias pilnai sukonfiguruotas programas ventiliatoriaus valdymui, siurblio valdymui ir t.t. Jei randate tinkamą programą jums tereikia ją pasirinkti ir nereikės atlikinėti jokių papildomų nustatymų. Taip sutaupysite laiko ir jums neprireiks papildomų žinių dažnio keitiklio nustatymui.
