Kiek EC variklių galima valdyti su vienu 0-10 V signalu?
Kiekvienas maitinimo šaltinis turi ribą, taip pat 0-10 voltų signalo šaltinis yra ribotas. Sentera duomenų lapuose išreiškia 0–10 voltų signalo ribą kaip mažiausią apkrovą. Pvz.: Analoginis išėjimas: 0-10 VDC / min. apkrova 1 kΩ Kai minimali apkrova yra prijungta prie 0-10 voltų išėjimo, išėjimo srovė bus maksimali.
Ši minimali apkrovos srovė priklauso nuo prijungto EC variklio (-ių) įėjimo varžos. Ši vertė nurodyta EC ventiliatoriaus techninėse specifikacijose arba jos galima paprašyti EC ventiliatoriaus gamintojo. Įėjimo varža išreiškiama omais arba kilo omais. 1 kilo omas = 1000 omų.
Norėdami apskaičiuoti didžiausią srovę, taikykite Omo dėsnį: U [Volt] = R [Ohm] x I [Amperes]
Tarkime, kad varža (Z) ir varža (R) yra identiškos, kad viskas būtų supaprastinta. Tai reiškia, kad: I = U / Z
Jei EC ventiliatoriaus įėjimo varža yra 1 000 Ω, tai tampa: 10 VDC / 1 kΩ = 0,01 A = 10 mA.
Kai valdymo signalas yra 10 voltų, o EC ventiliatoriaus įėjimo varža yra 1000 Ω, 0–10 voltų signalo laidais tekės 10 mA srovė.
Kaip apskaičiuoti kelių EC variklių bendrą varžą?

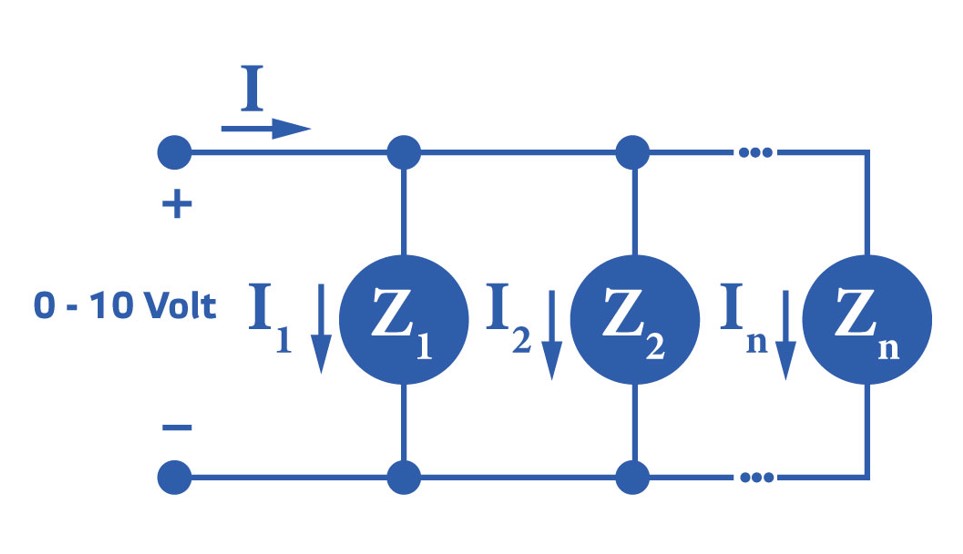

Jei norite reguliuoti kelis EC variklius su 0–10 voltų signalu, 0–10 voltų signalą turite prijungti lygiagrečiai su EC varikliais. Kiekvienas prijungtų EC variklių 0-10 voltų įėjimas turi tam tikrą įėjimo varžą (Z1, Z2 ir kt.). Norėdami apskaičiuoti didžiausią EC variklių, kuriuos galima valdyti 0–10 voltų signalu, skaičių, turime apskaičiuoti visų prijungtų EC variklių bendrą įėjimo varžą Zeq. Bendra arba lygiavertė įėjimo varža (Zeq [Ω]) gali būti apskaičiuota naudojant šią formulę:
Pavyzdys: kai lygiagrečiai prijungti 3 identiški EC varikliai, kurių kiekvieno įėjimo varža yra 600 Ω, jų bendra ekvivalentinė varža yra: 1/Zeq = 1/600 Ω + 1/600 Ω +1/600 Ω = 3/ 600 Ω
Taigi jų bendra varža Zeq yra 200 Ω.
Kai minimali 0–10 voltų signalo apkrova yra 200 Ω, o kabelių ilgiai išlieka riboti, šiuo 0–10 voltų signalu bus galima vienu metu valdyti 3 EC variklius.
Skaitmeninio ryšio privalumai
Ventiliatoriaus greičio valdymas analoginiu signalu turi apribojimų. Viena vertus, EC variklių, kuriuos galima valdyti vienu metu, skaičius yra ribotas (minimali apkrova). Kita vertus, kabelio ilgis yra ribotas. Kuo ilgesnis kabelis, tuo didesnė varža. Šis papildomas ilgų kabelių pasipriešinimas turės įtakos 0–10 voltų signalui ir ventiliatoriaus greičiui.
Kai EC varikliai valdomi per Modbus RTU ryšį, šie apribojimai nebereikalingi. Modbus RTU komunikacija buvo sukurta siekiant patikimai perduoti duomenis pramoninėse sistemose ir atšiaurioje aplinkoje. Kabelių ilgis iki 1000 m nėra problema.
