Modbus modulo di uscita | 4 uscite relè
Descrizione del prodotto

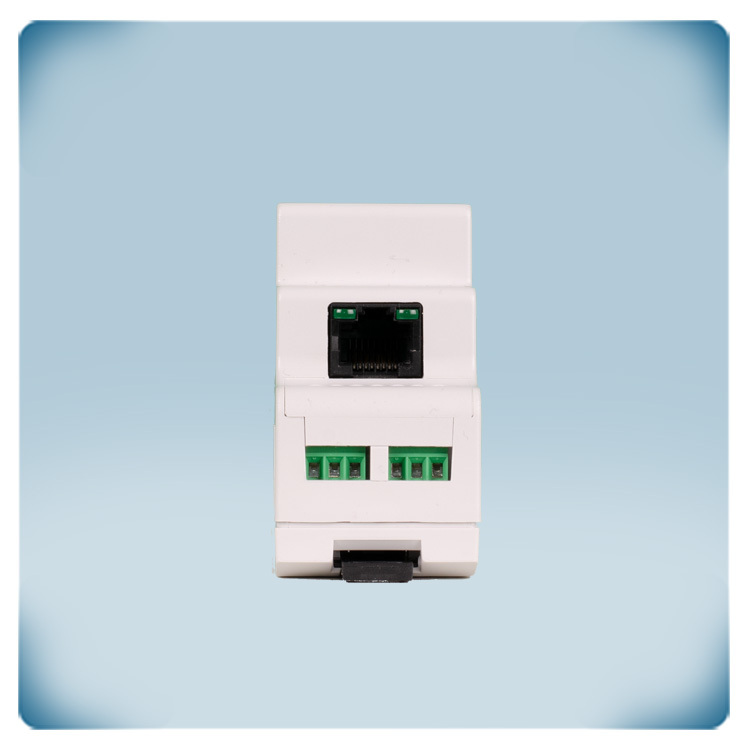

Modulo Modbus IO con 4 uscite relè. Progettato per il montaggio su guida DIN.
Le uscite relè hanno una capacità massima di 5 A per carichi resistivi.
La comunicazione Modbus RTU e la tensione di alimentazione 24 V DC possono essere collegate tramite la presa RJ45.
Specifiche e descrizioni aggiuntive
La serie DRM
Questa serie di moduli di uscita relè sono controllati utilizzando il protocollo Modbus RTU. Il protocollo Modbus RTU è un protocollo di comunicazione ampiamente utilizzato e popolare nei sistemi di controllo industriale. Viene comunemente utilizzato per collegare vari dispositivi, come sensori, attuatori e moduli I/O.
Questi moduli di uscita Modbus RTU sono disponibili con 2 o 4 relè. Sono controllati da un dispositivo master Modbus o da un sistema BMS attraverso un'interfaccia di comunicazione Modbus che rende il modulo abbastanza facile da usare. Grazie alla sua comunicazione veloce e alla trasmissione dei dati che consente tempi di risposta rapidi e comunicazione ad alta velocità tra dispositivi, stabilità, affidabilità e sicurezza, il DRM è una scelta eccellente per le apparecchiature di controllo industriale.
Come funziona il modulo
DRM è un modulo di uscita Modbus dotato di contatti relè che vengono azionati meccanicamente per aprire/chiudere da una forza magnetica per attivare o disattivare segnali, correnti e tensioni. Questi relè possono essere commutati scrivendo il valore '1' nei corrispondenti registri di mantenimento Modbus. Questa operazione può essere eseguita da un sistema BMS o da un dispositivo master Modbus. Una panoramica completa delle impostazioni regolabili e di tutti i registri Modbus può essere scaricata dal nostro sito Web (mappa dei registri Modbus). Se necessario, tutte le impostazioni dei parametri possono essere ripristinate ai valori predefiniti di fabbrica scrivendo il valore '1' nel registro Modbus Holding 10.
Quattro uscite relè
DRM-M-04 ha quattro uscite relè con commutazione. Questo tipo di contatto ha un contatto normalmente aperto o uno normalmente chiuso. Quando attivato da un attuatore di commutazione o da un relè eccitato, il contatto di commutazione cambia stato. La corrente di commutazione massima per entrambi i contatti del relè è 5 A per carichi resistivi. La tensione di commutazione massima è 220 VDC o 250 VCA.
Indicazione LED
La presenza di due LED verdi sulla presa RJ45 del modulo, con indicazioni specifiche, è uno standard industriale comune, in particolare per la comunicazione Modbus. Le funzionalità del LED sono:
- LED sinistro (indicatore di alimentazione): questo LED si accende quando il modulo viene alimentato. Serve come indicazione generale che il modulo riceve l'energia elettrica necessaria per funzionare.
- LED destro (indicatore di comunicazione Modbus): questo LED si illumina quando è stata stabilita una comunicazione Modbus tra il modulo e un altro dispositivo sulla rete. Indica che il modulo sta inviando o ricevendo attivamente messaggi Modbus, facilitando lo scambio di dati e la comunicazione con altri dispositivi.
Questi indicatori LED forniscono un prezioso feedback visivo sullo stato operativo del modulo, aiutando gli utenti a monitorare a colpo d'occhio l'alimentazione e l'attività di comunicazione Modbus.
Connessione
Collegare il dispositivo è molto semplice. Tutto quello che devi fare è crimpare il cavo RJ45 per il collegamento a Modbus RTU e collegarlo alla presa, mentre i fili vengono collegati al dispositivo senza la necessità di smontare l'unità. Questo è tutto, è pensato per essere facile, non sono necessari strumenti speciali!
Montaggio su guida DIN
Questo modulo è montato su guida DIN all'interno di un armadio elettrico. L'elettronica su guida DIN esiste da molto tempo e sta diventando sempre più popolare nelle applicazioni industriali in un'ampia gamma di settori. L'installazione è molto semplice: basta montare il dispositivo sulla guida e bloccarlo utilizzando il perno nella parte inferiore del dispositivo. Il grado di protezione dell'ingresso della custodia è IP30 – protetto da sporco e polvere. Inoltre, per garantire la lunga durata e l'affidabilità del prodotto, il suo involucro è progettato e prodotto internamente utilizzando una miscela di plastica PC-ABS di alta qualità che combina la robustezza e la resistenza al calore offerte dal PC con la duttilità e la lavorabilità offerte dal ABS.
Questa serie di moduli di uscita relè sono controllati utilizzando il protocollo Modbus RTU. Il protocollo Modbus RTU è un protocollo di comunicazione ampiamente utilizzato e popolare nei sistemi di controllo industriale. Viene comunemente utilizzato per collegare vari dispositivi, come sensori, attuatori e moduli I/O.
Questi moduli di uscita Modbus RTU sono disponibili con 2 o 4 relè. Sono controllati da un dispositivo master Modbus o da un sistema BMS attraverso un'interfaccia di comunicazione Modbus che rende il modulo abbastanza facile da usare. Grazie alla sua comunicazione veloce e alla trasmissione dei dati che consente tempi di risposta rapidi e comunicazione ad alta velocità tra dispositivi, stabilità, affidabilità e sicurezza, il DRM è una scelta eccellente per le apparecchiature di controllo industriale.
Come funziona il modulo
DRM è un modulo di uscita Modbus dotato di contatti relè che vengono azionati meccanicamente per aprire/chiudere da una forza magnetica per attivare o disattivare segnali, correnti e tensioni. Questi relè possono essere commutati scrivendo il valore '1' nei corrispondenti registri di mantenimento Modbus. Questa operazione può essere eseguita da un sistema BMS o da un dispositivo master Modbus. Una panoramica completa delle impostazioni regolabili e di tutti i registri Modbus può essere scaricata dal nostro sito Web (mappa dei registri Modbus). Se necessario, tutte le impostazioni dei parametri possono essere ripristinate ai valori predefiniti di fabbrica scrivendo il valore '1' nel registro Modbus Holding 10.
Quattro uscite relè
DRM-M-04 ha quattro uscite relè con commutazione. Questo tipo di contatto ha un contatto normalmente aperto o uno normalmente chiuso. Quando attivato da un attuatore di commutazione o da un relè eccitato, il contatto di commutazione cambia stato. La corrente di commutazione massima per entrambi i contatti del relè è 5 A per carichi resistivi. La tensione di commutazione massima è 220 VDC o 250 VCA.
Indicazione LED
La presenza di due LED verdi sulla presa RJ45 del modulo, con indicazioni specifiche, è uno standard industriale comune, in particolare per la comunicazione Modbus. Le funzionalità del LED sono:
- LED sinistro (indicatore di alimentazione): questo LED si accende quando il modulo viene alimentato. Serve come indicazione generale che il modulo riceve l'energia elettrica necessaria per funzionare.
- LED destro (indicatore di comunicazione Modbus): questo LED si illumina quando è stata stabilita una comunicazione Modbus tra il modulo e un altro dispositivo sulla rete. Indica che il modulo sta inviando o ricevendo attivamente messaggi Modbus, facilitando lo scambio di dati e la comunicazione con altri dispositivi.
Questi indicatori LED forniscono un prezioso feedback visivo sullo stato operativo del modulo, aiutando gli utenti a monitorare a colpo d'occhio l'alimentazione e l'attività di comunicazione Modbus.
Connessione
Collegare il dispositivo è molto semplice. Tutto quello che devi fare è crimpare il cavo RJ45 per il collegamento a Modbus RTU e collegarlo alla presa, mentre i fili vengono collegati al dispositivo senza la necessità di smontare l'unità. Questo è tutto, è pensato per essere facile, non sono necessari strumenti speciali!
Montaggio su guida DIN
Questo modulo è montato su guida DIN all'interno di un armadio elettrico. L'elettronica su guida DIN esiste da molto tempo e sta diventando sempre più popolare nelle applicazioni industriali in un'ampia gamma di settori. L'installazione è molto semplice: basta montare il dispositivo sulla guida e bloccarlo utilizzando il perno nella parte inferiore del dispositivo. Il grado di protezione dell'ingresso della custodia è IP30 – protetto da sporco e polvere. Inoltre, per garantire la lunga durata e l'affidabilità del prodotto, il suo involucro è progettato e prodotto internamente utilizzando una miscela di plastica PC-ABS di alta qualità che combina la robustezza e la resistenza al calore offerte dal PC con la duttilità e la lavorabilità offerte dal ABS.
