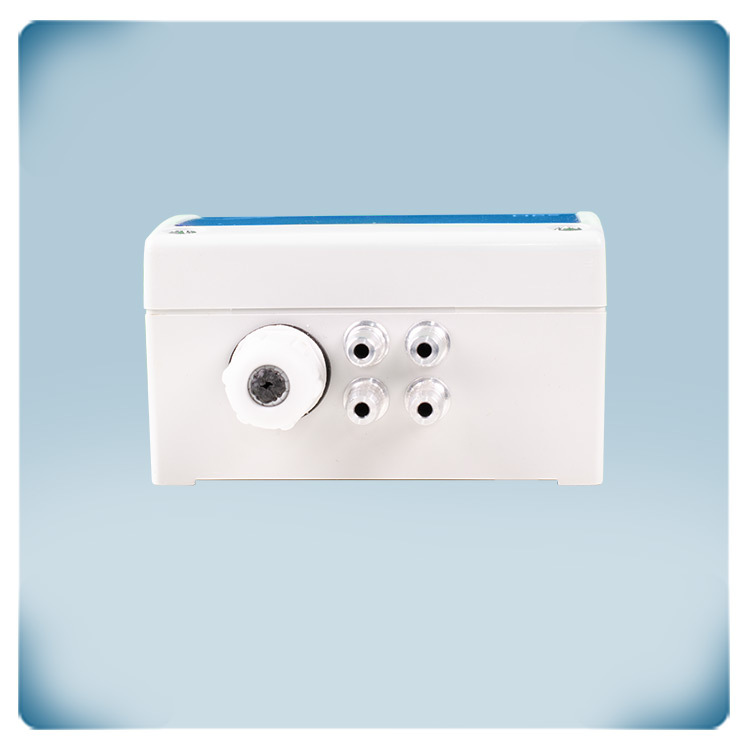

Trasmettitore Duale Pressione Differenziale | 0-1000 Pa | 24 VAC-VDC
Descrizione del prodotto
La serie HPD misura la pressione differenziale in due posizioni diverse contemporaneamente. La tensione di alimentazione è 24 VAC-VDC. L'intervallo operativo è 0-1.000 Pa.
In base al fattore K del ventilatore, viene calcolato il flusso volumetrico dell'aria. La lettura della velocità dell'aria è disponibile collegando il set di collegamento col tubo di Pitot esterno: PSET-PTS-200.
I valori misurati vengono trasmessi tramite due uscite e tramite Modbus RTU. I tipi di uscita sono selezionabili: 0-10 VDC / 0-20 mA / 0-100% PWM. Tutti i parametri possono essere regolati tramite Modbus RTU.

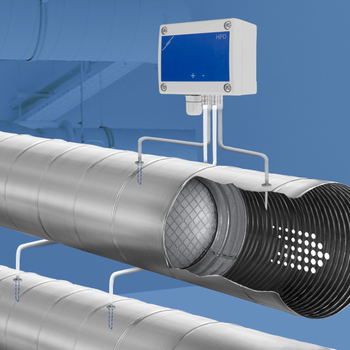

Un'applicazione tipica è il monitoraggio del volume dell'aria fornita ed estratta in un sistema di ventilazione o unità di trattamento aria. Il contenitore può essere montato a parete e offre una protezione IP65 contro l'ingresso di polvere e umidità.
Specifiche e descrizioni aggiuntive
Pressione differenziale, portata d'aria o velocità dell'aria?
Questo sensore misura la pressione differenziale [Pa]. Sulla base di questa misurazione, è possibile calcolare il flusso del volume dell'aria [m³ / hr] o la velocità dell'aria [m / s]. Per calcolare il flusso d'aria in base al fattore K del ventilatore, utilizzare il set di connessione tipo PSET-PVC-200 o PSET-QF-200. Questo set di connessione opzionale può essere utilizzato anche per misurare la pressione differenziale. Per calcolare il flusso d'aria in base alla sezione del condotto [cm²] o alla velocità dell'aria [m / s], utilizzare il set di connessione opzionale tipo PSET-PTS-200 o PSET-PTL-200.
Questo sensore misura la pressione differenziale [Pa]. Sulla base di questa misurazione, è possibile calcolare il flusso del volume dell'aria [m³ / hr] o la velocità dell'aria [m / s]. Per calcolare il flusso d'aria in base al fattore K del ventilatore, utilizzare il set di connessione tipo PSET-PVC-200 o PSET-QF-200. Questo set di connessione opzionale può essere utilizzato anche per misurare la pressione differenziale. Per calcolare il flusso d'aria in base alla sezione del condotto [cm²] o alla velocità dell'aria [m / s], utilizzare il set di connessione opzionale tipo PSET-PTS-200 o PSET-PTL-200.
Come funziona?
Questo sensore dispone di due uscite analogiche. Ciascuna uscita trasmette in modo proporzionale la pressione differenziale misurata, la portata o la velocità dell'aria. L'intervallo predefinito di questo sensore è da 0 a 1000 Pa. Per impostazione predefinita, ciascuna uscita trasmette 0 V a 0 Pa e 10 V a 1000 Pa. Questo intervallo, i tipi di uscita e tutte le altre impostazioni possono essere regolati tramite Modbus RTU.
Questo sensore dispone di due uscite analogiche. Ciascuna uscita trasmette in modo proporzionale la pressione differenziale misurata, la portata o la velocità dell'aria. L'intervallo predefinito di questo sensore è da 0 a 1000 Pa. Per impostazione predefinita, ciascuna uscita trasmette 0 V a 0 Pa e 10 V a 1000 Pa. Questo intervallo, i tipi di uscita e tutte le altre impostazioni possono essere regolati tramite Modbus RTU.
Tempi di installazione ridotti
La tensione di alimentazione, l'uscita analogica e la comunicazione Modbus RTU possono essere collegati tramite il morsetto a molla a gabbia. Essi eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per fili solidi o a spirale. Questo sensore può essere alimentato con 24 VDC o con 24 VAC. È destinato a una connessione a 3 fili. Il polo a terra dell'uscita (GND) è internamente collegato al polo a terra della tensione di alimentazione (V-). Assicurarsi di non collegare questa terra comune ad altri dispositivi alimentati da una tensione continua.
La tensione di alimentazione, l'uscita analogica e la comunicazione Modbus RTU possono essere collegati tramite il morsetto a molla a gabbia. Essi eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per fili solidi o a spirale. Questo sensore può essere alimentato con 24 VDC o con 24 VAC. È destinato a una connessione a 3 fili. Il polo a terra dell'uscita (GND) è internamente collegato al polo a terra della tensione di alimentazione (V-). Assicurarsi di non collegare questa terra comune ad altri dispositivi alimentati da una tensione continua.
Uscita analogica e Modbus
Per ottenere il valore misurato da questo sensore, esistono due opzioni. O leggerlo dai registri Modbus o tramite l'uscita analogica. Quest'ultima trasmette proporzionalmente la differenza di pressione, il flusso o la velocità dell'aria misurati. L'intervallo standard di questo sensore è compreso tra 0 e 1000 Pa. Per impostazione predefinita, l'uscita è 0 V a 0 Pa e 10 V a 1 kPa. Questo intervallo, il tipo di uscita (0-10 VDC / 0-20 mA / 0-100% PWM) e tutte le altre impostazioni possono essere regolati tramite Modbus RTU.
Per ottenere il valore misurato da questo sensore, esistono due opzioni. O leggerlo dai registri Modbus o tramite l'uscita analogica. Quest'ultima trasmette proporzionalmente la differenza di pressione, il flusso o la velocità dell'aria misurati. L'intervallo standard di questo sensore è compreso tra 0 e 1000 Pa. Per impostazione predefinita, l'uscita è 0 V a 0 Pa e 10 V a 1 kPa. Questo intervallo, il tipo di uscita (0-10 VDC / 0-20 mA / 0-100% PWM) e tutte le altre impostazioni possono essere regolati tramite Modbus RTU.
Alta qualità
Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è resistente al calore, molto resistente e offre una buona protezione dagli urti. Gli ugelli di connessione della pressione sono realizzati in alluminio. Il contenitore del sensore offre una protezione IP65 contro l'ingresso di sporco e acqua. Questo sensore può essere montato a parete.
Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è resistente al calore, molto resistente e offre una buona protezione dagli urti. Gli ugelli di connessione della pressione sono realizzati in alluminio. Il contenitore del sensore offre una protezione IP65 contro l'ingresso di sporco e acqua. Questo sensore può essere montato a parete.
Monitorare la sovrapressione nelle scale
Un'applicazione tipica per i sensori di pressione differenziale con questa gamma è il monitoraggio della sotto o della sovrapressione in scale o camere bianche.
Per esempio creando una costante sovrapressione nella scala, rimane senza fumo in caso di incendio.
