Scheda tecnica
Sensore temperatura | umidità | CO2, 24 VAC - VDC

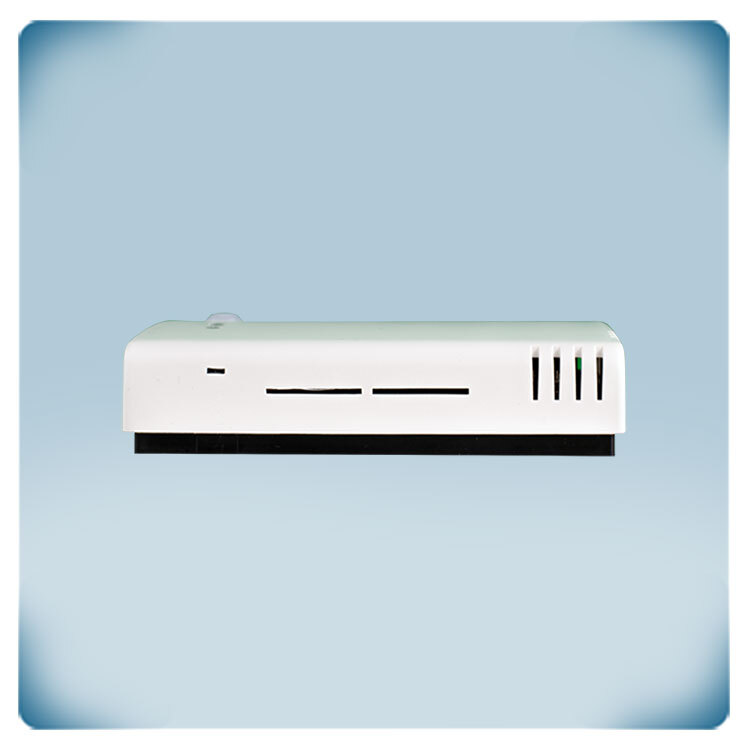

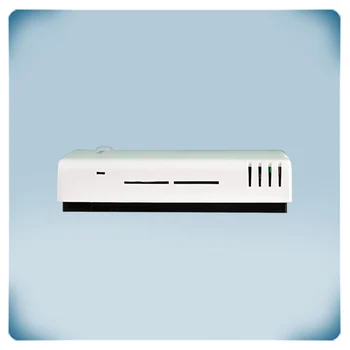

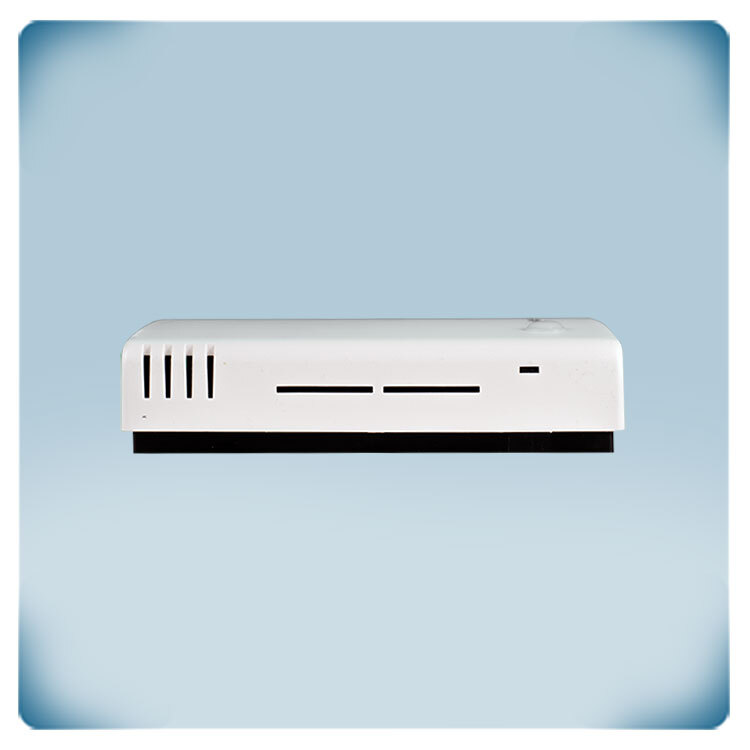

Descrizione del prodotto
Trasmettitore HVAC per misurare temperatura, umidità relativa, CO2 e livello di luce ambientale.
Gli indicatori LED verde, giallo e rosso forniscono un'indicazione visiva del livello di CO2. I valori misurati vengono trasmessi tramite tre uscite analogiche e tramite comunicazione Modbus RTU. La tensione di alimentazione è 24 VDC. Il tipo di uscita predefinito è 0-10 Volt. È possibile selezionare diversi tipi di uscita.
L'elemento del sensore di CO2 è sostituibile. In molte applicazioni, il rilevamento della luce ambientale viene utilizzato per controllare il sistema di ventilazione in funzione dell'occupazione della stanza. Tutte le impostazioni possono essere regolate tramite la comunicazione Modbus RTU. Anche l'intensità luminosa dei LED per l'indicazione dello stato è regolabile. Solitamente questo sensore di anidride carbonica viene utilizzato nelle scuole, negli uffici, nei ristoranti, ecc. per monitorare il livello di anidride carbonica e verificare se nella stanza viene fornita sufficiente aria fresca.
Specifiche e descrizioni aggiuntive
C'è sufficiente apporto di aria fresca?
Le persone producono CO2 o anidride carbonica mentre respirano. Ciò rende la concentrazione di CO2 un buon indicatore del livello di occupazione e di attività in uno spazio. In molte applicazioni, i sensori di CO2 vengono utilizzati come indicatore dei requisiti di ventilazione. Maggiore è il livello di occupazione o di attività, maggiore è la quantità di aria fresca necessaria per mantenere una buona qualità dell'aria interna. Ecco perché in molte applicazioni i sensori di CO2 vengono utilizzati come indicatore dei requisiti di ventilazione. Oltre alla CO2, questo sensore misura anche la temperatura, l'umidità relativa e il livello di luce ambientale. La temperatura misurata, l'umidità relativa, il livello di CO2, la temperatura del punto di rugiada e il livello di luce ambientale sono disponibili tramite la comunicazione Modbus RTU. Questo sensore non dispone di uscite analogiche, il che lo rende più semplice ed economico.
Le persone producono CO2 o anidride carbonica mentre respirano. Ciò rende la concentrazione di CO2 un buon indicatore del livello di occupazione e di attività in uno spazio. In molte applicazioni, i sensori di CO2 vengono utilizzati come indicatore dei requisiti di ventilazione. Maggiore è il livello di occupazione o di attività, maggiore è la quantità di aria fresca necessaria per mantenere una buona qualità dell'aria interna. Ecco perché in molte applicazioni i sensori di CO2 vengono utilizzati come indicatore dei requisiti di ventilazione. Oltre alla CO2, questo sensore misura anche la temperatura, l'umidità relativa e il livello di luce ambientale. La temperatura misurata, l'umidità relativa, il livello di CO2, la temperatura del punto di rugiada e il livello di luce ambientale sono disponibili tramite la comunicazione Modbus RTU. Questo sensore non dispone di uscite analogiche, il che lo rende più semplice ed economico.
Tre uscite analogiche per trasmettere i valori misurati
Questo sensore ha tre uscite analogiche 0-10 Volt. Ognuno di essi trasmette uno dei valori misurati. Per esempio. per impostazione predefinita, l'uscita 1 trasmetterà 0 Volt a 0 °C e 10 Volt a 50 °C. Ogni valore di ucita varia proporzionalmente in funzione della temperatura misurata, dell'umidità o della concentrazione di CO2. La temperatura misurata è disponibile tramite l'uscita 1, l'umidità relativa tramite l'uscita 2 e la concentrazione di CO2 tramite l'uscita 3. Per impostazione predefinita il tipo di uscita è 0-10 Volt. Altri tipi di uscita possono essere selezionati tramite i registri di mantenimento Modbus. Le uscite da 0-10 Volt possono essere utilizzate per controllare un ventilatore EC, un attuatore per serranda o un controller di velocità del ventilatore AC.
Indicazione visiva del valore misurato
Questo trasmettitore HVAC offre un'indicazione chiara e visiva del livello di CO2 tramite il LED verde, giallo e rosso. Il LED verde indica che il livello di CO2 rientra nel range - c'è sufficiente apporto di aria fresca. Quando il livello di CO2 entra nell'intervallo di avviso, il LED giallo si accende. Rosso significa: CO2 fuori range o fornitura di aria fresca insufficiente. Gli intervalli possono essere regolati tramite i registri di mantenimento Modbus. Gli indicatori LED possono visualizzare lo stato di uno dei tre valori misurati, per impostazione predefinita CO2.
Facile da connettere!
Le morsettiere a gabbia riducono i tempi di cablaggio e installazione. Eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per cavi pieni o flessibili. La tensione di alimentazione è 24 VDC. I terminali di terra dell'alimentazione (V-) e dell'uscita (GND) non sono collegati internamente. Ciò significa che per collegare questo sensore è necessario un cavo a 4 fili. Due fili per la tensione di alimentazione e (minimo) due fili per collegare le uscite. La maggior parte degli alimentatori da 24 VDC offre protezione contro cortocircuito, sovraccarico e sovratensione. Una tensione di alimentazione di 24 VDC aumenta la sicurezza e l'affidabilità della vostra installazione.
Le morsettiere a gabbia riducono i tempi di cablaggio e installazione. Eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per cavi pieni o flessibili. La tensione di alimentazione è 24 VDC. I terminali di terra dell'alimentazione (V-) e dell'uscita (GND) non sono collegati internamente. Ciò significa che per collegare questo sensore è necessario un cavo a 4 fili. Due fili per la tensione di alimentazione e (minimo) due fili per collegare le uscite. La maggior parte degli alimentatori da 24 VDC offre protezione contro cortocircuito, sovraccarico e sovratensione. Una tensione di alimentazione di 24 VDC aumenta la sicurezza e l'affidabilità della vostra installazione.
Autocalibrazione per compensare la deriva del sensore
L'algoritmo di autocalibrazione della logica ABC è abilitato per impostazione predefinita. Questo algoritmo è progettato per essere utilizzato in applicazioni in cui le concentrazioni di CO2 scendono alle condizioni ambientali esterne (400 ppm) almeno una volta (15 minuti) in un periodo di 7 giorni, cosa che si osserva generalmente durante i periodi non occupati. Il sensore raggiungerà la precisione operativa dopo 25 ore di funzionamento continuo in una condizione in cui è stato esposto a livelli di aria di riferimento ambientale a 400 ppm ± 10 ppm di CO2. Per garantire prestazioni ottimali, deve essere protetto dalla luce solare diretta. I LED verde, giallo e rosso offrono una chiara visualizzazione del livello di CO2 misurato.
Montaggio su superficie
Questo sensore può essere installato all'interno su una parete o su una superficie. I fori di montaggio sono adattati alle scatole di montaggio a parete standard europee. Il sensore può essere fissato alla scatola di montaggio a parete con due viti. La custodia del sensore coprirà l'intera scatola di montaggio a parete. Per garantire prestazioni ottimali, il sensore deve essere protetto dalla luce solare diretta.
Custodia dal design contemporaneo
La custodia è progettata per uso interno. Offre una protezione IP30 contro l'ingresso di polvere e umidità. La custodia è progettata e prodotta internamente da Sentera Plastics. È eccezionalmente resistente grazie all'uso di plastica r-ABS di alta qualità. Grazie al suo design moderno e contemporaneo, questo sensore può essere utilizzato nella maggior parte degli stili di interni.
