Dichiarazione di conformità UE

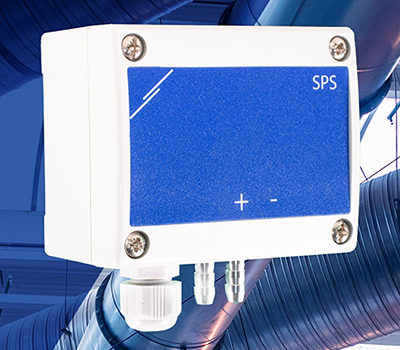

Sensore di Pressione Differenziale 0-2000 Pa - 24 VAC-VDC
Descrizione del prodotto
Questo sensore misura la pressione differenziale o il flusso volumetrico dell'aria.
I valori misurati vengono trasmessi tramite l'uscita analogica e tramite Modbus RTU. Il tipo di uscita è selezionabile: 0-10 VDC / 0-20 mA / 0-100% PWM.
L'intervallo di pressione differenziale e tutte le altre impostazioni possono essere regolate tramite Modbus RTU. Alcune impostazioni possono essere regolate tramite ponticelli.
La tensione di alimentazione è 24 VAC o 24 VDC. Può essere utilizzato nell'intervallo da 0 a 2.000 Pa.
Specifiche e descrizioni aggiuntive
Comprendere la funzionalità dei sensori di pressione differenziale
La funzionalità del sensore di pressione differenziale è parte integrante del funzionamento efficiente dei sistemi HVAC. Questo sensore, dotato di una singola uscita analogica, ha lo scopo di trasmettere le misure relative alla pressione differenziale, alla portata o alla velocità dell'aria in modo proporzionale. L'intervallo predefinito di questo sensore va da 0 a 2.000 Pa, dove trasmette 0 V a 0 Pa e 10 V a 2.000 Pa.
La funzionalità del sensore di pressione differenziale è parte integrante del funzionamento efficiente dei sistemi HVAC. Questo sensore, dotato di una singola uscita analogica, ha lo scopo di trasmettere le misure relative alla pressione differenziale, alla portata o alla velocità dell'aria in modo proporzionale. L'intervallo predefinito di questo sensore va da 0 a 2.000 Pa, dove trasmette 0 V a 0 Pa e 10 V a 2.000 Pa.
Integrazione della comunicazione Modbus RTU
Una caratteristica notevole della serie SPS è la compatibilità con la comunicazione Modbus, che facilita l'interazione e la configurazione attraverso il software 3SModbus di Sentera, scaricabile dal nostro sito web. Questo software consente agli utenti di monitorare e gestire a distanza i propri sistemi HVAC utilizzando un'interfaccia informatica. Parametri come il tempo di risposta e il tipo di uscita possono essere regolati tramite le comunicazioni Modbus RTU.
Inoltre, la serie incorpora jumper fisici e dip switch sulla scheda elettronica, che offrono opzioni di regolazione manuale per le impostazioni dei sensori, garantendo flessibilità nella configurazione. I ponticelli rappresentano un mezzo affidabile per configurare le impostazioni, in quanto si tratta di semplici componenti meccanici che non dipendono da software o firmware.
Campo di pressione e tipo di uscita personalizzabili
Il campo operativo predefinito del sensore, compreso tra 0 e 2.000 Pa, può essere adattato a requisiti specifici attraverso la comunicazione Modbus o le regolazioni tramite i ponticelli della scheda. Gli utenti possono scegliere tra una serie di opzioni operative, tra cui -50-50 Pa, -100-100 Pa, 0-100 Pa e altre ancora, consentendo una calibrazione precisa in base alle esigenze dell'applicazione. Analogamente, il sensore supporta diversi tipi di uscita analogica, ovvero 0-10 VDC, 0-20 mA e 0-100% PWM, con l'impostazione predefinita configurata per 0-10 VDC. Questi tipi di uscita possono essere modificati utilizzando il dip switch della scheda o il Modbus RTU.
Una caratteristica notevole della serie SPS è la compatibilità con la comunicazione Modbus, che facilita l'interazione e la configurazione attraverso il software 3SModbus di Sentera, scaricabile dal nostro sito web. Questo software consente agli utenti di monitorare e gestire a distanza i propri sistemi HVAC utilizzando un'interfaccia informatica. Parametri come il tempo di risposta e il tipo di uscita possono essere regolati tramite le comunicazioni Modbus RTU.
Inoltre, la serie incorpora jumper fisici e dip switch sulla scheda elettronica, che offrono opzioni di regolazione manuale per le impostazioni dei sensori, garantendo flessibilità nella configurazione. I ponticelli rappresentano un mezzo affidabile per configurare le impostazioni, in quanto si tratta di semplici componenti meccanici che non dipendono da software o firmware.
Campo di pressione e tipo di uscita personalizzabili
Il campo operativo predefinito del sensore, compreso tra 0 e 2.000 Pa, può essere adattato a requisiti specifici attraverso la comunicazione Modbus o le regolazioni tramite i ponticelli della scheda. Gli utenti possono scegliere tra una serie di opzioni operative, tra cui -50-50 Pa, -100-100 Pa, 0-100 Pa e altre ancora, consentendo una calibrazione precisa in base alle esigenze dell'applicazione. Analogamente, il sensore supporta diversi tipi di uscita analogica, ovvero 0-10 VDC, 0-20 mA e 0-100% PWM, con l'impostazione predefinita configurata per 0-10 VDC. Questi tipi di uscita possono essere modificati utilizzando il dip switch della scheda o il Modbus RTU.
Applicazioni nei sistemi HVAC
L'accuratezza del sensore di pressione differenziale è sufficiente per le applicazioni HVAC tipiche, garantendo prestazioni affidabili nel monitoraggio e nella regolazione del flusso d'aria all'interno dei sistemi di ventilazione. Tuttavia, per gli scenari che richiedono una maggiore precisione, si consiglia la serie avanzata di sensori di pressione differenziale HPS, che offre una risoluzione e un'accuratezza migliori per soddisfare i requisiti più severi.
L'accuratezza del sensore di pressione differenziale è sufficiente per le applicazioni HVAC tipiche, garantendo prestazioni affidabili nel monitoraggio e nella regolazione del flusso d'aria all'interno dei sistemi di ventilazione. Tuttavia, per gli scenari che richiedono una maggiore precisione, si consiglia la serie avanzata di sensori di pressione differenziale HPS, che offre una risoluzione e un'accuratezza migliori per soddisfare i requisiti più severi.
Facilitare il calcolo del volume d'aria
Una funzionalità essenziale del sensore è la capacità di calcolare il volume del flusso d'aria, facilitata dalla definizione del fattore K del ventilatore nei registri Modbus. Incorporando questo fattore K, il sensore utilizza le misure di pressione differenziale per determinare con precisione il volume del flusso d'aria, consentendo un controllo preciso e l'ottimizzazione dei sistemi HVAC.
Una funzionalità essenziale del sensore è la capacità di calcolare il volume del flusso d'aria, facilitata dalla definizione del fattore K del ventilatore nei registri Modbus. Incorporando questo fattore K, il sensore utilizza le misure di pressione differenziale per determinare con precisione il volume del flusso d'aria, consentendo un controllo preciso e l'ottimizzazione dei sistemi HVAC.
Contenitore IP65
Il contenitore è realizzato in plastica premium r-ABS VO (UL94), rinomata per la sua eccezionale qualità. Questo materiale presenta una notevole resistenza al calore e una lunga durata, garantendo un'eccellente protezione contro gli urti. Inoltre, gli ugelli di connessione alla pressione sono costruiti in alluminio. Con un grado di protezione IP65, il contenitore del sensore garantisce una difesa efficace contro le infiltrazioni di sporco e acqua. È montato a parete e può essere utilizzato sia all'interno che all'esterno.
Il contenitore è realizzato in plastica premium r-ABS VO (UL94), rinomata per la sua eccezionale qualità. Questo materiale presenta una notevole resistenza al calore e una lunga durata, garantendo un'eccellente protezione contro gli urti. Inoltre, gli ugelli di connessione alla pressione sono costruiti in alluminio. Con un grado di protezione IP65, il contenitore del sensore garantisce una difesa efficace contro le infiltrazioni di sporco e acqua. È montato a parete e può essere utilizzato sia all'interno che all'esterno.
