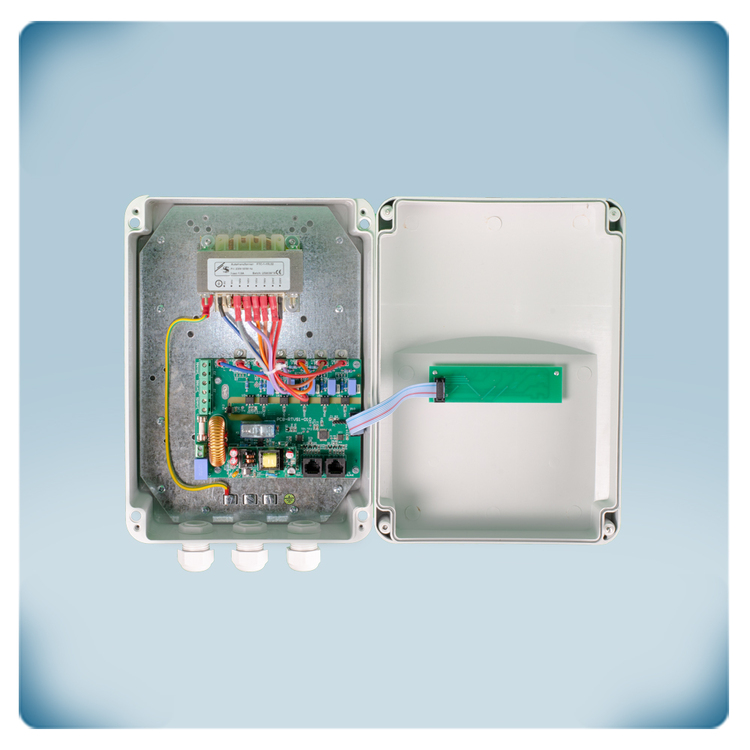

.webp "Regolatore velocità controllo Modbus 1,5 A senza pannello anteriore")
Dichiarazione di conformità UE
Regolatore Velocità per Ventilatori | Controllo via Modbus RTU | 1,5 A
Descrizione del prodotto
Questo regolatore di velocità della ventola basato su trasformatore controlla la velocità della ventola manualmente o su richiesta. È progettato per controllare motori monofase. La corrente massima del motore (combinata) è di 1,5 A. La tensione di alimentazione è di 230 volt.
La connettività Modbus è utilizzata per operare l'RTVS1. La velocità desiderata della ventola può essere regolata utilizzando un sensore HVAC Sentera, un potenziometro (serie SPV) o un sistema BMS con comunicazione Modbus RTU. La velocità della ventola può essere impostata manualmente o automaticamente in base alla temperatura, all'umidità relativa, al CO2, alla qualità dell'aria (TVOC) o al monossido di carbonio (CO).
La velocità della ventola è controllata mediante l'aggiustamento graduale della tensione del motore. La tecnica dell'autotrasformatore produce una tensione del motore sinusoidale perfetta. Ciò garantisce un funzionamento silenzioso del motore. Il rumore elettrico degli autotrasformatori è ridotto utilizzando un rivestimento impregnato unico.
È possibile montare il contenitore di plastica a parete (protezione IP54).
Specifiche e descrizioni aggiuntive
Come funziona?
Questo regolatore di velocità della ventola richiede un segnale di controllo Modbus RTU. In modalità manuale, ciò può essere fatto tramite un sistema BMS o un master Modbus RTU. La velocità desiderata della ventola viene scritta nel registro Modbus 12. In modalità automatica, un sensore HVAC Sentera o un potenziometro della serie SPV è collegato al regolatore RTVS1. Il dispositivo connesso può essere specificato tramite il registro Modbus 18. La velocità della ventola è controllata tramite il dispositivo connesso. Quindi, in modalità automatica, la velocità della ventola può essere controllata in base a temperatura, umidità relativa, CO2, qualità dell'aria (TVOC) o CO, nonché al potenziometro della serie SPV. In combinazione con DADCM, la serie RTVS1 può essere controllata tramite un segnale di ingresso analogico da 0 a 10 Volt.
Controllo tramite Modbus RTU
La tecnologia dell'autotrasformatore è utilizzata per ridurre la tensione del motore e la velocità del ventilatore in 5 passaggi. Questo regolatore di velocità è quindi adatto solo per motori controllabili a tensione AC. Ciò che rende questa serie di regolatori di velocità per ventilatori a trasformatore speciale è che al posto della manopola standard incorporata nel contenitore dell'unità, dispone di un segnale di controllo Modbus RTU necessario per attivare uno dei livelli di velocità disponibili. Dispone anche della cosiddetta modalità di controllo manuale e automatico. In modalità manuale, un sistema BMS o un dispositivo master Modbus RTU può essere utilizzato per selezionare la velocità desiderata del ventilatore tramite il registro di mantenimento 12. In modalità automatica, un sensore HVAC Sentera o i potenziometri della serie SPV sono collegati al regolatore RTVS1. Il tipo del dispositivo connesso deve essere specificato tramite il registro Modbus 18. La velocità del ventilatore è controllata tramite il dispositivo connesso. Quindi, in modalità automatica, la velocità del ventilatore può essere controllata in base a temperatura, umidità relativa, CO2, qualità dell'aria (TVOC), CO, NO2 misurati dal sensore connesso o dal potenziometro SPV. Se si opta per il potenziometro digitale, è possibile controllare il RTVS a distanza utilizzando il potenziometro, mentre il trasformatore può rimanere nella stanza tecnica. In combinazione con DADCM, la serie RTVS1 può essere controllata tramite un segnale di ingresso analogico da 0 a 10 Volt.
La tecnologia dell'autotrasformatore è utilizzata per ridurre la tensione del motore e la velocità del ventilatore in 5 passaggi. Questo regolatore di velocità è quindi adatto solo per motori controllabili a tensione AC. Ciò che rende questa serie di regolatori di velocità per ventilatori a trasformatore speciale è che al posto della manopola standard incorporata nel contenitore dell'unità, dispone di un segnale di controllo Modbus RTU necessario per attivare uno dei livelli di velocità disponibili. Dispone anche della cosiddetta modalità di controllo manuale e automatico. In modalità manuale, un sistema BMS o un dispositivo master Modbus RTU può essere utilizzato per selezionare la velocità desiderata del ventilatore tramite il registro di mantenimento 12. In modalità automatica, un sensore HVAC Sentera o i potenziometri della serie SPV sono collegati al regolatore RTVS1. Il tipo del dispositivo connesso deve essere specificato tramite il registro Modbus 18. La velocità del ventilatore è controllata tramite il dispositivo connesso. Quindi, in modalità automatica, la velocità del ventilatore può essere controllata in base a temperatura, umidità relativa, CO2, qualità dell'aria (TVOC), CO, NO2 misurati dal sensore connesso o dal potenziometro SPV. Se si opta per il potenziometro digitale, è possibile controllare il RTVS a distanza utilizzando il potenziometro, mentre il trasformatore può rimanere nella stanza tecnica. In combinazione con DADCM, la serie RTVS1 può essere controllata tramite un segnale di ingresso analogico da 0 a 10 Volt.
Aumento o diminuzione della velocità del ventilatore in base ai valori misurati
In modalità automatica, la velocità della ventola può aumentare o diminuire all'aumentare del segnale di controllo. Queste modalità operative sono chiamate modalità Auto avanti e Auto inversa. Una di queste modalità operative può essere selezionata tramite il registro di mantenimento 11. La modalità Auto avanti significa che la velocità del ventilatore aumenterà all'aumentare del valore misurato. In modalità Auto inversa, la velocità del ventilatore verrà ridotta all'aumentare del valore misurato. Ad esempio, questo può essere utilizzato per applicazioni di riscaldamento e raffreddamento, ossia la velocità del ventilatore in base ai valori di temperatura misurati.
In modalità automatica, la velocità della ventola può aumentare o diminuire all'aumentare del segnale di controllo. Queste modalità operative sono chiamate modalità Auto avanti e Auto inversa. Una di queste modalità operative può essere selezionata tramite il registro di mantenimento 11. La modalità Auto avanti significa che la velocità del ventilatore aumenterà all'aumentare del valore misurato. In modalità Auto inversa, la velocità del ventilatore verrà ridotta all'aumentare del valore misurato. Ad esempio, questo può essere utilizzato per applicazioni di riscaldamento e raffreddamento, ossia la velocità del ventilatore in base ai valori di temperatura misurati.
Uscita non regolamentata aggiuntiva
La funzionalità dell'uscita non regolamentata aggiuntiva (230 VAC) può essere selezionata tramite il registro Modbus 19. Per impostazione predefinita, indica gli allarmi. Può anche indicare il funzionamento del motore o può essere controllata tramite il registro Modbus 15. Quando l'uscita non regolamentata è attiva, fornisce una tensione di uscita di 230 Volt.
La funzionalità dell'uscita non regolamentata aggiuntiva (230 VAC) può essere selezionata tramite il registro Modbus 19. Per impostazione predefinita, indica gli allarmi. Può anche indicare il funzionamento del motore o può essere controllata tramite il registro Modbus 15. Quando l'uscita non regolamentata è attiva, fornisce una tensione di uscita di 230 Volt.
Contatti TK
Questo regolatore di velocità del ventilatore può monitorare i contatti termici del motore (TK). I contatti termici misurano la temperatura all'interno degli avvolgimenti del motore. Se il motore si surriscalda, la funzione di monitoraggio TK disabiliterà il motore per prevenire danni al motore. Se il motore non è dotato di contatti TK, la funzione di monitoraggio TK può essere disabilitata tramite il registro di mantenimento Modbus 14 (questa è l'impostazione predefinita). Quindi, se il motore ha contatti termici e sono collegati al regolatore RTVS1, non dimenticate di attivare questa funzione tramite il registro di mantenimento 14.
Questo regolatore di velocità del ventilatore può monitorare i contatti termici del motore (TK). I contatti termici misurano la temperatura all'interno degli avvolgimenti del motore. Se il motore si surriscalda, la funzione di monitoraggio TK disabiliterà il motore per prevenire danni al motore. Se il motore non è dotato di contatti TK, la funzione di monitoraggio TK può essere disabilitata tramite il registro di mantenimento Modbus 14 (questa è l'impostazione predefinita). Quindi, se il motore ha contatti termici e sono collegati al regolatore RTVS1, non dimenticate di attivare questa funzione tramite il registro di mantenimento 14.
Riavvio automatico dopo un'interruzione di corrente
In caso di interruzione di corrente, questo regolatore si riavvierà automaticamente. Quando l'alimentazione viene ripristinata, il motore si riavvierà automaticamente.
In caso di interruzione di corrente, questo regolatore si riavvierà automaticamente. Quando l'alimentazione viene ripristinata, il motore si riavvierà automaticamente.
Contenitore affidabile
Il contenitore di questo regolatore di velocità del ventilatore è progettato e realizzato in-house utilizzando plastica di alta qualità r-ABS VO (UL94), che possiede diverse proprietà desiderabili per questa applicazione. La natura ignifuga della plastica r-ABS VO offre un ulteriore livello di sicurezza, che è fondamentale in ambienti industriali, dove possono essere presenti pericoli di incendio. La sua robustezza e resistenza agli urti lo rendono adatto a proteggere i componenti interni del regolatore da danni accidentali o manipolazioni brusche.
La classificazione di protezione IP54 fornita del contenitore che offre un buon livello di difesa sia contro l'ingresso di polvere che contro l'ingresso d'acqua. Questa protezione è particolarmente importante in ambienti industriali in cui particelle in sospensione e umidità possono costituire rischi per i dispositivi elettronici. Assicurarsi che il regolatore di velocità del ventilatore possa raffreddarsi a sufficienza. È preferibile installarlo in un luogo fresco, possibilmente non in luce solare diretta. Con questo livello di protezione, il regolatore di velocità della ventola può operare in modo affidabile anche in ambienti in cui è possibile l'esposizione a polvere e acqua.
Il contenitore di questo regolatore di velocità del ventilatore è progettato e realizzato in-house utilizzando plastica di alta qualità r-ABS VO (UL94), che possiede diverse proprietà desiderabili per questa applicazione. La natura ignifuga della plastica r-ABS VO offre un ulteriore livello di sicurezza, che è fondamentale in ambienti industriali, dove possono essere presenti pericoli di incendio. La sua robustezza e resistenza agli urti lo rendono adatto a proteggere i componenti interni del regolatore da danni accidentali o manipolazioni brusche.
La classificazione di protezione IP54 fornita del contenitore che offre un buon livello di difesa sia contro l'ingresso di polvere che contro l'ingresso d'acqua. Questa protezione è particolarmente importante in ambienti industriali in cui particelle in sospensione e umidità possono costituire rischi per i dispositivi elettronici. Assicurarsi che il regolatore di velocità del ventilatore possa raffreddarsi a sufficienza. È preferibile installarlo in un luogo fresco, possibilmente non in luce solare diretta. Con questo livello di protezione, il regolatore di velocità della ventola può operare in modo affidabile anche in ambienti in cui è possibile l'esposizione a polvere e acqua.
