Dichiarazione di conformità UE
Regolatore per calorifero elettrico | 6 kW
Descrizione del prodotto
Questo è un controller per elementi riscaldanti elettrici. Controlla resistenze elettriche monofase 230 VAC o bifase 400 VAC.
È possibile collegare una sonda di temperatura PT500 opzionale per misurare la temperatura ambientale. Il controllo del tempo-proporzionale - tecnologia TRIAC - viene utilizzato per controllare l'elemento riscaldante. Il setpoint della temperatura può essere regolato tramite il potenziometro integrato. È possibile collegare un potenziometro esterno opzionale per regolare il setpoint a distanza.
È presente un ingresso digitale per la commutazione ON-OFF remota e un ingresso digitale per la commutazione tra un setpoint di temperatura diurno e notturno. Il carico massimo (resistivo) è 3,2 kW (230 V CA) / 6 kW (400 V CA).
Specifiche e descrizioni aggiuntive
Come funziona
Gli elementi riscaldanti elettrici convertono l'elettricità in aria calda. Quest'aria calda può essere utilizzata per riscaldare una stanza o un edificio. I regolatori per le resistenze elettriche funzionano monitorando la temperatura dell'ambiente e regolando la potenza fornita all'elemento riscaldante per mantenere il setpoint di temperatura desiderato.
Il regolatore utilizza un sensore di temperatura, come una sonda di temperatura PT500, per misurare la temperatura ambiente. Il sensore viene generalmente posizionato nell'area in cui si desidera controllare la temperatura.
Il controllore consente di impostare la temperatura desiderata utilizzando il potenziometro integrato. Utilizza un algoritmo di controllo per confrontare la temperatura misurata con la temperatura nominale desiderata. In base a questo confronto, il regolatore determina se il riscaldamento è necessario o meno.
Se la temperatura misurata è inferiore alla temperatura nominale, il controllore attiva l'elemento riscaldante. Regola la potenza fornita all'elemento riscaldante per generare calore e aumentare la temperatura.
Gli elementi riscaldanti elettrici convertono l'elettricità in aria calda. Quest'aria calda può essere utilizzata per riscaldare una stanza o un edificio. I regolatori per le resistenze elettriche funzionano monitorando la temperatura dell'ambiente e regolando la potenza fornita all'elemento riscaldante per mantenere il setpoint di temperatura desiderato.
Il regolatore utilizza un sensore di temperatura, come una sonda di temperatura PT500, per misurare la temperatura ambiente. Il sensore viene generalmente posizionato nell'area in cui si desidera controllare la temperatura.
Il controllore consente di impostare la temperatura desiderata utilizzando il potenziometro integrato. Utilizza un algoritmo di controllo per confrontare la temperatura misurata con la temperatura nominale desiderata. In base a questo confronto, il regolatore determina se il riscaldamento è necessario o meno.
Se la temperatura misurata è inferiore alla temperatura nominale, il controllore attiva l'elemento riscaldante. Regola la potenza fornita all'elemento riscaldante per generare calore e aumentare la temperatura.
La tecnologia
Il regolatore utilizza il controllo proporzionale al tempo con tecnologia TRIAC. Si tratta di un metodo utilizzato per regolare l'alimentazione degli elementi riscaldanti o di altri carichi resistivi in base al setpoint di temperatura desiderato. Si tratta di modulare la potenza fornita al carico controllando la durata dell'accensione durante ogni ciclo della forma d'onda della corrente alternata (CA).
Il TRIAC (Triodo per corrente alternata) è un tipo di interruttore elettronico in grado di controllare il flusso di corrente in entrambe le direzioni in un circuito CA. Agisce come un relè a stato solido, consentendo al regolatore di attivare e disattivare rapidamente l'alimentazione dell'elemento riscaldante in modo controllato.
Nel controllo proporzionale al tempo, il TRIAC viene utilizzato per attivare e disattivare l'alimentazione dell'elemento riscaldante in cicli. La durata dell'accensione durante ciascun ciclo viene variata per ottenere il setpoint di temperatura desiderato. Ad esempio, se il setpoint è inferiore alla temperatura attuale, l'alimentazione può essere attivata per una durata inferiore, riducendo la potenza complessiva erogata all'elemento riscaldante. Al contrario, se il setpoint è più alto, l'accensione può essere prolungata per aumentare la potenza erogata.
Il regolatore utilizza il controllo proporzionale al tempo con tecnologia TRIAC. Si tratta di un metodo utilizzato per regolare l'alimentazione degli elementi riscaldanti o di altri carichi resistivi in base al setpoint di temperatura desiderato. Si tratta di modulare la potenza fornita al carico controllando la durata dell'accensione durante ogni ciclo della forma d'onda della corrente alternata (CA).
Il TRIAC (Triodo per corrente alternata) è un tipo di interruttore elettronico in grado di controllare il flusso di corrente in entrambe le direzioni in un circuito CA. Agisce come un relè a stato solido, consentendo al regolatore di attivare e disattivare rapidamente l'alimentazione dell'elemento riscaldante in modo controllato.
Nel controllo proporzionale al tempo, il TRIAC viene utilizzato per attivare e disattivare l'alimentazione dell'elemento riscaldante in cicli. La durata dell'accensione durante ciascun ciclo viene variata per ottenere il setpoint di temperatura desiderato. Ad esempio, se il setpoint è inferiore alla temperatura attuale, l'alimentazione può essere attivata per una durata inferiore, riducendo la potenza complessiva erogata all'elemento riscaldante. Al contrario, se il setpoint è più alto, l'accensione può essere prolungata per aumentare la potenza erogata.
Regolazione della temperatura giorno-notte
La temperatura diurna e notturna richiesta può essere regolata tramite due potenziometri sul coperchio anteriore. Tramite un ingresso digitale, è possibile selezionare il regime diurno o notturno. Se necessario, è possibile utilizzare un potenziometro esterno per regolare il setpoint di temperatura a distanza.Regolatore di riscaldamento elettrico con connessioni master e slave
Sonda di temperatura PT500
Questo regolatore richiede una sonda di temperatura PT500 per misurare la temperatura ambiente. Sentera offre le sonde di temperatura PT500 in diverse custodie.
Capacità di riscaldamento extra

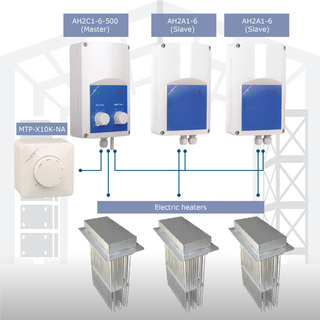

È possibile controllare riscaldatori elettrici fino a 3,2 kW (230 VAC) o fino a 6 kW (400 VAC). Se necessario, è possibile collegare una capacità di riscaldamento aggiuntiva tramite un modulo di espansione. Il modulo di espansione o slave può essere collegato tramite l'uscita (0-10 V o 0-20 mA). I riscaldatori supplementari sono controllati in modo sincrono.
Master o Slave
L'AH2C1 può funzionare sia come Master che come Slave. Le modalità Master e Slave vengono selezionate tramite l'holding register 13 del Modbus o, nel caso in cui non si intenda utilizzare il Modbus, tramite gli interruttori DIP. A seconda della modalità selezionata e dell'uso previsto, il controllore deve essere collegato ai dispositivi esterni.
La temperatura diurna e notturna richiesta può essere regolata tramite due potenziometri sul coperchio anteriore. Tramite un ingresso digitale, è possibile selezionare il regime diurno o notturno. Se necessario, è possibile utilizzare un potenziometro esterno per regolare il setpoint di temperatura a distanza.Regolatore di riscaldamento elettrico con connessioni master e slave
Sonda di temperatura PT500
Questo regolatore richiede una sonda di temperatura PT500 per misurare la temperatura ambiente. Sentera offre le sonde di temperatura PT500 in diverse custodie.
Capacità di riscaldamento extra
È possibile controllare riscaldatori elettrici fino a 3,2 kW (230 VAC) o fino a 6 kW (400 VAC). Se necessario, è possibile collegare una capacità di riscaldamento aggiuntiva tramite un modulo di espansione. Il modulo di espansione o slave può essere collegato tramite l'uscita (0-10 V o 0-20 mA). I riscaldatori supplementari sono controllati in modo sincrono.
Master o Slave
L'AH2C1 può funzionare sia come Master che come Slave. Le modalità Master e Slave vengono selezionate tramite l'holding register 13 del Modbus o, nel caso in cui non si intenda utilizzare il Modbus, tramite gli interruttori DIP. A seconda della modalità selezionata e dell'uso previsto, il controllore deve essere collegato ai dispositivi esterni.
Contenitore Solido
Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è estinguente in caso di incendio, molto resistente e offre una buona protezione contro gli urti. Offre una protezione IP54 contro l'ingresso di umidità e sporcizia.
Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è estinguente in caso di incendio, molto resistente e offre una buona protezione contro gli urti. Offre una protezione IP54 contro l'ingresso di umidità e sporcizia.
