Regolatore per calorifero elettrico 6 kilowatt | sonda integrata
Descrizione del prodotto
È un regolatore di resistenze elettriche in grado di gestire sistemi monofase a 230 VAC e bifase a 400 VAC.
Sfruttando il controllo proporzionale al tempo attraverso la tecnologia TRIAC, questo regolatore assicura una modulazione precisa degli elementi riscaldanti. La temperatura ambiente viene monitorata tramite la sonda di temperatura PT500 integrata, mentre le temperature diurne e notturne sono regolabili tramite due potenziometri integrati.
È possibile collegare un potenziometro esterno per consentire la regolazione del setpoint a distanza. Il regolatore è dotato di ingressi digitali per la commutazione ON-OFF a distanza e la transizione senza soluzione di continuità tra i setpoint della temperatura diurna e notturna.
Il regolatore è in grado di gestire un carico resistivo massimo di 3,2 kW per le configurazioni monofase e di 6 kW per i sistemi bifase.
Specifiche e descrizioni aggiuntive
Riscaldatore elettrico con regime giorno-notte
Gli elementi riscaldanti elettrici convertono l'elettricità in aria calda. Quest'aria calda può essere utilizzata per riscaldare una stanza o un edificio. I regolatori AH2C1-6 -500 utilizzano il controllo proporzionale al tempo (tecnologia TRIAC) per controllare gli elementi riscaldanti. La temperatura diurna e notturna richiesta può essere regolata tramite due potenziometri sul coperchio anteriore. Tramite un ingresso digitale, è possibile selezionare il regime diurno o notturno. Se necessario, è possibile utilizzare un potenziometro esterno per regolare il setpoint di temperatura a distanza.
Sonda di temperatura integrata
Questo regolatore è dotato di una sonda di temperatura PT500 integrata per misurare la temperatura ambiente.
Capacità di riscaldamento extra
È possibile controllare riscaldatori elettrici fino a 3,2 kW (230 VAC) o fino a 6 kW (400 VAC). Se necessario, è possibile collegare una capacità di riscaldamento aggiuntiva tramite un modulo di espansione. Il modulo di espansione o slave può essere collegato tramite l'uscita (0-10 V o 0-20 mA). I riscaldatori supplementari sono controllati in modo sincrono.
Gli elementi riscaldanti elettrici convertono l'elettricità in aria calda. Quest'aria calda può essere utilizzata per riscaldare una stanza o un edificio. I regolatori AH2C1-6 -500 utilizzano il controllo proporzionale al tempo (tecnologia TRIAC) per controllare gli elementi riscaldanti. La temperatura diurna e notturna richiesta può essere regolata tramite due potenziometri sul coperchio anteriore. Tramite un ingresso digitale, è possibile selezionare il regime diurno o notturno. Se necessario, è possibile utilizzare un potenziometro esterno per regolare il setpoint di temperatura a distanza.
Sonda di temperatura integrata
Questo regolatore è dotato di una sonda di temperatura PT500 integrata per misurare la temperatura ambiente.
Capacità di riscaldamento extra
È possibile controllare riscaldatori elettrici fino a 3,2 kW (230 VAC) o fino a 6 kW (400 VAC). Se necessario, è possibile collegare una capacità di riscaldamento aggiuntiva tramite un modulo di espansione. Il modulo di espansione o slave può essere collegato tramite l'uscita (0-10 V o 0-20 mA). I riscaldatori supplementari sono controllati in modo sincrono.
Modbus o controllo manuale
L'AH2C1-6 -500 può funzionare sia come dispositivo Master che come Slave. Le modalità Master e Slave vengono selezionate tramite il registro di mantenimento Modbus 13 o, se si preferisce il controllo manuale, tramite gli interruttori DIP.
L'AH2C1-6 -500 può funzionare sia come dispositivo Master che come Slave. Le modalità Master e Slave vengono selezionate tramite il registro di mantenimento Modbus 13 o, se si preferisce il controllo manuale, tramite gli interruttori DIP.
Dispositivo Master o Slave
Sia che si opti per la comunicazione Modbus o che si preferisca la semplicità degli interruttori DIP, il regolatore si adatta alla modalità scelta tramite il registro di mantenimento Modbus 13 o la configurazione degli interruttori DIP. L'AH2C1-6 -500 può essere utilizzato come controllore master o come unità di espansione (slave).
Sia che si opti per la comunicazione Modbus o che si preferisca la semplicità degli interruttori DIP, il regolatore si adatta alla modalità scelta tramite il registro di mantenimento Modbus 13 o la configurazione degli interruttori DIP. L'AH2C1-6 -500 può essere utilizzato come controllore master o come unità di espansione (slave).
In modalità Master, dispone di opzioni di controllo aggiuntive, in particolare:
▪ ON/OFF remoto: è possibile collegare un interruttore esterno per accendere e spegnere il controllore a distanza.
▪ Timer/orologio esterno: Oltre ai due potenziometri integrati giorno e notte per la selezione del setpoint, l'AH2C1-6 -500 dispone di un'opzione per il collegamento di un timer o di un orologio esterno per la commutazione tra i potenziometri giorno e notte (disabilitando uno e abilitando l'altro).
▪ Potenziometro esterno: Oltre ai due potenziometri integrati giorno e notte per la selezione del setpoint, l'AH2C1 dispone di un'opzione per il collegamento di un potenziometro esterno per la selezione remota del setpoint (5-30 °C), nel caso in cui l'AH2C1-6 -500 sia montato in una stanza e sia necessario controllarlo da un'altra.

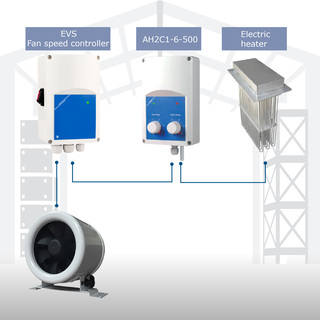

▪ Uscita analogica: L'uscita analogica ripete l'uscita PWM del riscaldatore, ossia il 70 % dell'uscita PWM viene tradotto in un segnale di uscita analogico a 7 VDC, l'80 % PWM viene tradotto in un segnale di uscita analogico a 8 VDC, ecc. Può essere utilizzato per controllare una ventola o un dispositivo slave per aumentare la potenza in uscita.
▪ ON/OFF remoto: è possibile collegare un interruttore esterno per accendere e spegnere il controllore a distanza.
▪ Timer/orologio esterno: Oltre ai due potenziometri integrati giorno e notte per la selezione del setpoint, l'AH2C1-6 -500 dispone di un'opzione per il collegamento di un timer o di un orologio esterno per la commutazione tra i potenziometri giorno e notte (disabilitando uno e abilitando l'altro).
▪ Potenziometro esterno: Oltre ai due potenziometri integrati giorno e notte per la selezione del setpoint, l'AH2C1 dispone di un'opzione per il collegamento di un potenziometro esterno per la selezione remota del setpoint (5-30 °C), nel caso in cui l'AH2C1-6 -500 sia montato in una stanza e sia necessario controllarlo da un'altra.
▪ Uscita analogica: L'uscita analogica ripete l'uscita PWM del riscaldatore, ossia il 70 % dell'uscita PWM viene tradotto in un segnale di uscita analogico a 7 VDC, l'80 % PWM viene tradotto in un segnale di uscita analogico a 8 VDC, ecc. Può essere utilizzato per controllare una ventola o un dispositivo slave per aumentare la potenza in uscita.
In modalità Slave, la sonda di temperatura PT500 integrata è ridondante e l'AH2C1-6 -500 dispone comunque di due opzioni aggiuntive:
▪ ON/OFF remoto: è possibile collegare un interruttore esterno per accendere e spegnere il controllore a distanza.
▪ Ingresso analogico: L'uscita PWM del riscaldatore segue il segnale di ingresso analogico.
▪ ON/OFF remoto: è possibile collegare un interruttore esterno per accendere e spegnere il controllore a distanza.
▪ Ingresso analogico: L'uscita PWM del riscaldatore segue il segnale di ingresso analogico.
Contenitore Solido
Il contenitore del regolatore è realizzato in plastica r-ABS VO (UL94) di alta qualità presso il nostro stabilimento. Questo materiale è ignifugo, estremamente resistente e offre una buona protezione contro gli urti. Presenta un grado di protezione IP54 contro l'ingresso di umidità e sporcizia.
