Regolatore per Calorifero ad Aria Calda | 7,5 A
Descrizione del prodotto
Regolatore di velocità per ventilatori su 5 velocità basato sulla temperatura per regolare i motori monofase e controllare un calorifero. La corrente massima (combinata) è 7,5 A. La tensione di alimentazione è 230 VAC. Richiede una sonda di temperatura esterna PT500.
L'uscita non regolata può controllare una valvola esterna per la fornitura di acqua calda.
In modalità riscaldamento, il ventilatore e l'uscita non regolata vengono attivati quando la temperatura ambientale scende al di sotto della temperatura selezionata.
In modalità raffreddamento il funzionamento è inverso. La velocità del ventilatore viene regolata gradualmente variando la tensione del motore tramite la tecnologia dell'autotrasformatore. Questa tecnologia garantisce un funzionamento silenzioso del motore.
La velocità del ventilatore può essere impostata manualmente o automaticamente. In modalità Auto, la velocità del ventilatore aumenta quando la temperatura ambiente scende ulteriormente al di sotto della temperatura selezionata. Quando la temperatura ambientale è superiore alla temperatura impostata, il ventilatore e l'uscita non regolata vengono disabilitate.
Il contenitore consente il montaggio a parete in ambienti interni (IP54).
Specifiche e descrizioni aggiuntive
Riscaldamento o raffreddamento?
Riscaldamento o raffreddamento?
Questo controller di velocità per ventilatori su 5 velocità richiede una sonda di temperatura PT500 opzionale per misurare la temperatura ambientale. Nella modalità riscaldamento, il ventilatore si attiva quando la temperatura misurata scende al di sotto della temperatura impostata. Quando la temperatura misurata è superiore alla temperatura selezionata, il ventilatore viene disattivato. Nella modalità di raffreddamento la funzionalità è invertita. Tramite un ponticello è possibile selezionare la modalità riscaldamento o la modalità raffreddamento.
Sensore di temperatura PT500
La temperatura ambientale viene misurata tramite il sensore di temperatura PT500. Questo sensore di temperatura è disponibile in diversi tipi di contenitore. I sensori di temperatura PT500 sono termometri a resistenza al platino. Il loro valore di resistenza di uscita cambia in base alla temperatura misurata. A 0 °C un sensore PT500 ha un valore di resistenza di 500 Ohm. Quando la temperatura misurata aumenta, il valore di uscita aumenta. Tuttavia anche il cavo di questi sensori ha un valore di resistenza. Più lungo è il cavo, maggiore è il valore di resistenza. Lunghezze di cavo eccessivamente lunghe potrebbero quindi influenzare la temperatura misurata. Pertanto è consigliabile mantenere limitata la lunghezza dei cavi di questo tipo di sensori. Maggiore è la lunghezza del cavo, maggiore è il rischio di misurazioni errate e imprecise.
Selezione manuale o automatica della velocità del ventilatore?
Tramite il commutatore rotante è possibile impostare manualmente la velocità del ventilatore. Se è selezionato "Auto", la velocità della ventola aumenterà automaticamente su 5 livelli quando la temperatura ambientale scende al di sotto della temperatura selezionata. Maggiore è la differenza, maggiore sarà la velocità della ventola. In modalità raffreddamento, la velocità della ventola aumenterà se la temperatura misurata supera la temperatura selezionata (modalità automatica).
Uscita non regolata

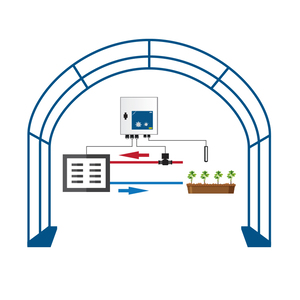

In modalità riscaldamento, l'uscita non regolata viene attivata quando la temperatura ambientale è inferiore alla temperatura selezionata. In modalità raffreddamento il funzionamento è inverso. In questa applicazione, l'uscita non regolata controlla la valvola di alimentazione dell'acqua calda (modalità riscaldamento). L'uscita non regolata è ON (230 VAC) o OFF (0 VAC). La corrente massima dell'uscita non regolata è 2 A (carichi resistivi).
In modalità riscaldamento, l'uscita non regolata viene generalmente utilizzata per controllare una valvola dell'acqua per regolare il flusso di acqua calda o un relè per attivare un calorifero elettrico. L'uscita non regolata viene attivata contemporaneamente al ventilatore. Quando il ventilatore funziona, il calorifero è attivato.

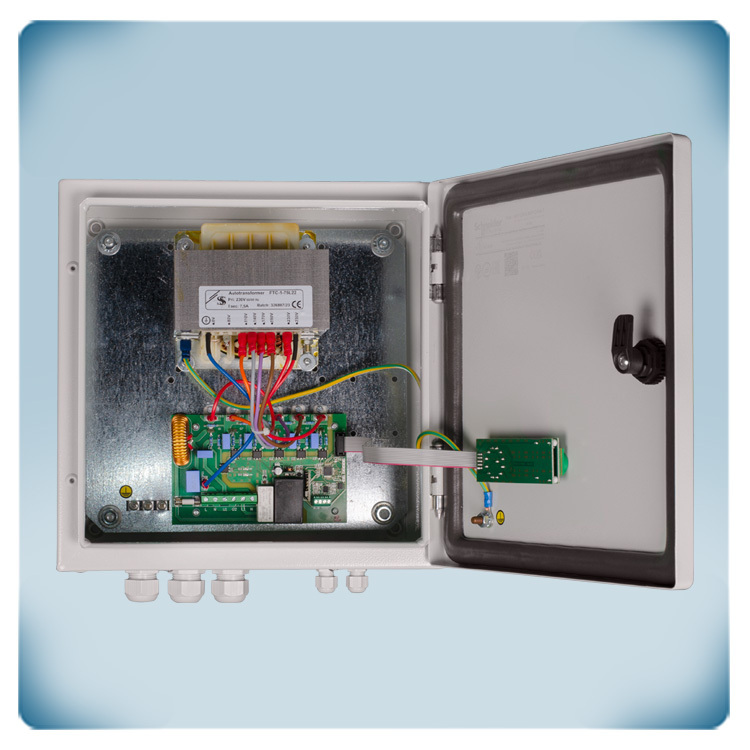

Tecnologia dell'autotrasformatore
La tecnologia dell'autotrasformatore viene utilizzata per ridurre la tensione del motore e la velocità per ventilatori su 5 velocità. Questo controller è quindi adatto solo per motori controllabili in tensione. Se non sei sicuro che il tuo motore sia controllabile in tensione, è meglio contattare il produttore del motore. La tecnologia dell'autotrasformatore è molto affidabile e robusta. Genera una tensione motore con perfetta forma sinusoidale. Ciò si traduce in un funzionamento del motore eccezionalmente silenzioso e una maggiore durata. Uno speciale rivestimento impregnante riduce il rumore elettrico degli autotrasformatori.
Solido contenitore
Assicurarsi che il controller di velocità per ventilatori possa raffreddarsi sufficientemente. Installalo preferibilmente in un luogo fresco, meglio non esposto alla luce solare diretta. Il contenitore è realizzato in acciaio di alta qualità. Questo è importante dato il peso degli autotrasformatori. Grazie all'alloggiamento in metallo, anche la dissipazione del calore è molto più efficiente. Di conseguenza, la capacità massima di questo regolatore di velocità è eccezionalmente elevata. Il contenitore offre una protezione IP54 contro l'ingresso di polvere e acqua. Questo regolatore di velocità per ventola può essere installato su una parete o su un pannello in ambienti interni.
∞ Comprendere il controllo della velocità del ventilatore
