Regolatore per Caloriferi / Refrigeratori | Ventilatori EC
Descrizione del prodotto
L'ECH-8-DM è il controllore ideale per caloriferi o refrigeratori d'aria dotati di ventilatori EC. Progettato all'insegna della facilità d'uso, l'ECH semplifica la gestione della temperatura ambiente in spazi come magazzini o aree industriali.
La gestione della temperatura diventa un gioco da ragazzi grazie all'interfaccia intuitiva dell'ECH. Una manopola rotante sul pannello frontale consente agli utenti di regolare con precisione i setpoint di temperatura nell'intervallo 5-35 °C. Questo approccio pratico consente all'utente di avere il controllo diretto, assicurando che le condizioni ambientali siano calibrate con precisione per soddisfare le sue esigenze. L'ECH offre un controllo automatico della velocità del ventilatore EC, che risponde dinamicamente alle variazioni della temperatura ambiente; in alternativa, l'utente può regolare la velocità del ventilatore manualmente, scegliendo tra cinque fasi distinte. La versatilità dell'ECH si estende anche all'uscita non regolata, che consente di controllare senza problemi una valvola dell'acqua o un elemento di riscaldamento elettrico.
La comunicazione Modbus porta la funzionalità a un livello superiore, consentendo agli utenti di commutare senza difficoltà l'uscita non regolata tra le modalità di raffreddamento e riscaldamento. In alternativa, una semplice selezione di jumper offre un modo rapido ed efficiente per passare da una modalità all'altra, dando all'utente l'autonomia di scegliere il metodo più adatto alle proprie preferenze operative.
In sintesi, l'ECH rappresenta un faro di efficienza nel controllo della temperatura, integrandosi perfettamente nei sistemi di riscaldamento o raffreddamento ad aria. Le sue caratteristiche di facile utilizzo, dalla regolazione automatica della velocità del ventilatore ai controlli manuali e alle versatili opzioni di uscita, lo rendono una scelta affidabile per le industrie che cercano precisione e adattabilità.
Specifiche e descrizioni aggiuntive
Riscaldamento o raffreddamento
Tramite l'uscita non regolata, è possibile controllare una serranda dell'acqua o un elemento riscaldante. Questa uscita offre un controllo ON/OFF. In modalità riscaldamento, l'uscita non regolata si attiva quando la temperatura ambiente è inferiore alla temperatura impostata. In modalità raffreddamento, l'uscita si attiva quando la temperatura ambiente è superiore alla temperatura impostata. Quando attivata, l'uscita non regolata fornisce la tensione fornita (85 - 230 VAC). Il carico massimo è di 10 A. La modalità riscaldamento o raffreddamento può essere attivata tramite comunicazione Modbus o tramite un jumper.
Tramite l'uscita non regolata, è possibile controllare una serranda dell'acqua o un elemento riscaldante. Questa uscita offre un controllo ON/OFF. In modalità riscaldamento, l'uscita non regolata si attiva quando la temperatura ambiente è inferiore alla temperatura impostata. In modalità raffreddamento, l'uscita si attiva quando la temperatura ambiente è superiore alla temperatura impostata. Quando attivata, l'uscita non regolata fornisce la tensione fornita (85 - 230 VAC). Il carico massimo è di 10 A. La modalità riscaldamento o raffreddamento può essere attivata tramite comunicazione Modbus o tramite un jumper.
Modalità di controllo della velocità del ventilatore EC
I ventilatori a commutazione elettronica (EC) sono dispositivi ad alta efficienza energetica comunemente utilizzati nei sistemi HVAC. La velocità del ventilatore EC può essere controllata tramite l'uscita analogica. La velocità può essere impostata manualmente tramite l'interruttore rotativo sul pannello frontale, con cinque velocità fisse disponibili, una posizione OFF e una modalità automatica.
I ventilatori a commutazione elettronica (EC) sono dispositivi ad alta efficienza energetica comunemente utilizzati nei sistemi HVAC. La velocità del ventilatore EC può essere controllata tramite l'uscita analogica. La velocità può essere impostata manualmente tramite l'interruttore rotativo sul pannello frontale, con cinque velocità fisse disponibili, una posizione OFF e una modalità automatica.
In modalità automatica, la velocità del ventilatore EC è regolata automaticamente in base alla temperatura ambiente. Le velocità alta e bassa possono essere regolate tramite i registri Modbus se necessario. L'intervallo dell'uscita analogica può essere selezionato tramite un jumper o tramite comunicazione Modbus: 0 - 6 VDC o 0 - 10 VDC.
Il controller dispone anche della cosiddetta modalità remota, che disattiva tutte le interfacce utente eccetto la comunicazione Modbus RTU. Dopo aver selezionato la modalità remota (tramite il registro Modbus holding 20), lo stato dell'indicatore LED RGB, l'uscita analogica e l'uscita non regolata sono controllati dal dispositivo master Modbus tramite i registri holding 21 - 24.

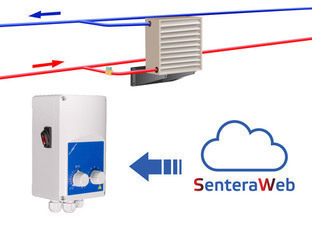

Controllo tramite cloud
Quando la modalità remota è attiva, la velocità del ventilatore EC, l'uscita non regolata e l'indicatore LED sono controllati tramite i relativi registri Modbus holding. Regolando il valore nei registri Modbus tramite il cloud SenteraWeb o tramite un sistema BMS, è possibile regolare la velocità del ventilatore e attivare o disattivare l'uscita non regolata. Per collegare il controller ECH al cloud SenteraWeb è necessaria un gateway internet opzionale.
Quando la modalità remota è attiva, la velocità del ventilatore EC, l'uscita non regolata e l'indicatore LED sono controllati tramite i relativi registri Modbus holding. Regolando il valore nei registri Modbus tramite il cloud SenteraWeb o tramite un sistema BMS, è possibile regolare la velocità del ventilatore e attivare o disattivare l'uscita non regolata. Per collegare il controller ECH al cloud SenteraWeb è necessaria un gateway internet opzionale.
Sensore di temperatura
È necessario un sensore di temperatura (tecnologia PT500) per misurare la temperatura ambiente. Sentera offre diversi tipi di sensori di temperatura PT500 compatibili (vedi articoli correlati di seguito). Questi sensori sono disponibili in diverse custodie: ambientale, sonda, condotto.
È necessario un sensore di temperatura (tecnologia PT500) per misurare la temperatura ambiente. Sentera offre diversi tipi di sensori di temperatura PT500 compatibili (vedi articoli correlati di seguito). Questi sensori sono disponibili in diverse custodie: ambientale, sonda, condotto.
Indicatore LED
L'ECH è dotato di un indicatore di stato LED RGB. Il colore cambia a seconda della condizione del controller e dei dispositivi collegati. Di default, l'indicazione verde denota un funzionamento perfetto, mentre la luce rossa avverte di problemi. Per ulteriori dettagli, consultare la scheda tecnica del prodotto.
L'ECH è dotato di un indicatore di stato LED RGB. Il colore cambia a seconda della condizione del controller e dei dispositivi collegati. Di default, l'indicazione verde denota un funzionamento perfetto, mentre la luce rossa avverte di problemi. Per ulteriori dettagli, consultare la scheda tecnica del prodotto.
Custodia R-ABS
La custodia è realizzata in plastica r-ABS di alta qualità. Questo materiale è eccezionalmente resistente al calore, molto robusto e offre una buona protezione contro gli impatti. La custodia può essere montata a parete e offre una protezione IP54 contro l'ingresso di sporco, polvere e umidità.
La custodia è realizzata in plastica r-ABS di alta qualità. Questo materiale è eccezionalmente resistente al calore, molto robusto e offre una buona protezione contro gli impatti. La custodia può essere montata a parete e offre una protezione IP54 contro l'ingresso di sporco, polvere e umidità.
