Regolatore di Velocità Ventilatore | Giorno e Notte | TK | 5 A
Descrizione del prodotto

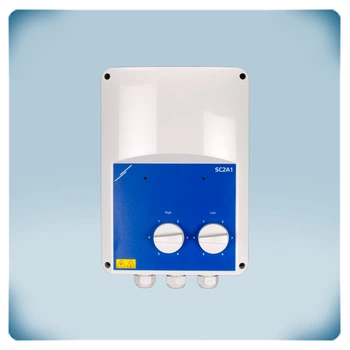

Questo regolatore dispone di due velocità per motori monofase con contatti termici (TK). La corrente massima del motore (combinata) è di 5 A. Presenta due distinti interruttori a 5 posizioni per la selezione di due velocità ideali per il ventilatore. Quando il motore è acceso, un ingresso a contatto pulito può essere utilizzato per passare tra le due velocità.
In caso di surriscaldamento, la funzione di monitoraggio TK spegne il motore. Il motore riprenderà automaticamente dopo un'interruzione di corrente. Le uscite di allarme e non regolamentate possono essere utilizzate per azionare dispositivi esterni al fine di generare segnali di allarme o confermare il corretto funzionamento.
La velocità del ventilatore è controllata abbassando la tensione del motore mediante autotrasformatori. Questa tecnica produce una tensione in uscita con una forma d'onda sinusoidale perfetta, garantendo un funzionamento silenzioso del motore.
Il contenitore può essere montato a parete ed offre una protezione IP54 contro l'ingresso di sporco, polvere e umidità. Questo è particolarmente importante per garantire che il controller continui a funzionare senza problemi anche in ambienti difficili.
Documenti
Specifiche e descrizioni aggiuntive
I regolatori di velocità per ventole basati su trasformatori regolano la velocità dei motori controllabili in tensione AC in modo graduale. Questi regolatori basati su trasformatori offrono una serie di vantaggi che li rendono una scelta desiderabile per le soluzioni di controllo della velocità. I regolatori basati su trasformatori sono noti per la loro resistenza e la capacità di resistere a condizioni difficili. Inoltre, sono facili da installare e utilizzare. Forniscono un controllo semplice e graduale, consentendo agli utenti di regolare la velocità dei motori controllabili in tensione AC in base alle proprie esigenze. Sono noti per la loro efficienza energetica. Riducendo la tensione del motore, contribuiscono a ottimizzare il consumo di energia e a ridurre al minimo lo spreco energetico. Rispetto alle soluzioni di controllo della velocità più complesse, i regolatori basati su trasformatori offrono un'opzione economica per la regolazione della velocità del motore. Poiché i regolatori basati su trasformatori non dipendono dall'eccitazione elettromagnetica nei motori, contribuiscono a ridurre al minimo la generazione di rumore durante il funzionamento. Ciò li rende particolarmente adatti a ambienti sensibili al rumore in cui è richiesto un funzionamento silenzioso. Questi regolatori sono progettati per essere durevoli, garantendo una lunga vita utile. Con una manutenzione adeguata, possono offrire un controllo affidabile della velocità per un periodo prolungato. Ciò che ottenete con un regolatore di velocità per ventole basato su trasformatori è: funzionamento silenzioso del motore, controllo semplice e graduale e un regolatore con una lunga vita utile a un prezzo ragionevole!
Il dispositivo include una funzione di monitoraggio termico dei contatti del motore (TK). Questi contatti misurano la temperatura nei avvolgimenti del motore. Se il motore si surriscalda, la funzione di monitoraggio termico disabiliterà il motore per evitare danni. Se il motore non dispone di contatti termici, si deve ponte per simulare la temperatura normale del motore.
Tipo di ventialore
I regolatori di velocità a trasformatore SC2A1 sono applicabili a motori controllabili in tensione (230 V / 50-60 Hz) per controllare la velocità di rotazione (di ventilatori, pompe, ecc.). Si tratta di trasformatori monofase che controllano la velocità del ventilatore modificando la tensione di alimentazione in cinque passaggi fissi. I passaggi vengono regolati manualmente utilizzando l'interruttore di controllo sul davanti del contenitote. Ci sono due commutatori di controllo: uno per velocità del ventilatore più elevate e uno per velocità del ventilatore più basse. I regolatori consentono la connessione di motori multipli, a condizione che il limite di corrente non venga superato. È fondamentale assicurarsi che la corrente totale assorbita da tutti i motori collegati non superi la corrente massima nominale del regolatore. Quando più motori sono collegati al regolatore, essi funzioneranno alla stessa velocità. Questo perché il regolatore regola la tensione fornita ai motori, garantendo così un controllo di velocità sincronizzato per tutte le ventole collegate. Tuttavia, è importante identificare il tipo di motore in uso e assicurarsi che sia compatibile con il regolatore. In caso di incertezza sul tipo di motore, è vivamente consigliabile consultare la documentazione allegata o contattare il produttore del motore per un orientamento.
![Controller del Trasformatore con Timer](/it/file/articolo/immagine/descrizione/sc2a1-50l25/controller-del-trasformatore-con-timer.jpg)
Extra
Questo regolatore consente di selezionare 2 velocità ottimali del motore e di passare tra queste mediante un contatto. In questo modo è possibile ottenere importanti risparmi energetici e un aumento del comfort. Ad esempio, il controllo Giorno/Notte (alta e bassa velocità). Il passaggio tra le impostazioni alta e bassa viene effettuato da un contatto di cambio esterno, che potrebbe essere un termostato o un timer. La spia luminosa sull'contenitore indica quando il regolatore del trasformatore è in funzione.
Inoltre, come standard, tutti i regolatori di velocità del trasformatore Sentera sono dotati di un'uscita non regolamentata (230 VAC) che è attiva quando il motore è acceso. Poiché questa uscita è sia accesa (230 Volt) sia spenta (0 Volt), è chiamata "uscita non regolamentata". La corrente massima di questa uscita è di 2 A. Viene solitamente utilizzata per controllare un indicatore di funzionamento esterno, per aprire o chiudere una saracinesca, per attivare un relè esterno, ecc. Ciò significa che quando il motore collegato smette di funzionare, la saracinesca collegata ai terminali L1 e N si chiuderà e viceversa.

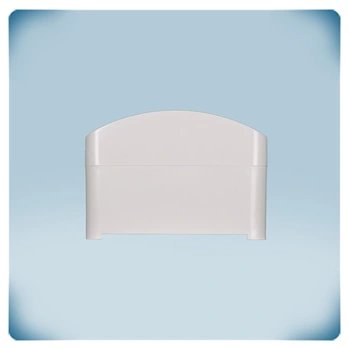

Contenitore montato a parete
I contenitore svolgono un ruolo importante nella protezione dei componenti interni o dei contenuti da vari fattori esterni come detriti, polvere, acqua e impatti meccanici. La qualità degli contenitore è essenziale per garantire l'integrità e la sicurezza degli oggetti contenuti. Pertanto, il contenitore della serie SC2A1 viene realizzato internamente. Utilizziamo plastica di alta qualità r-ABS VO (UL94). Il contenitore montato a parete realizzato in plastica r-ABS VO di alta qualità garantisce resistenza, resistenza al fuoco e protezione da urti, polvere e infiltrazioni d'acqua. La sua classe di protezione è IP54.
