Regolatore di Velocità per Ventilatori | TK | On-Off Remoto | 6 A

Codice articolo ITRS9-60-DT
GTIN 0.540.100.300.835.5
Numero Intrastat 85.36.50.80
Categoria Controllo var. della velocità - interruttore ON-OFF separato - mon. TK
Stock attuale 4 U.
Tempi di rifornimento magazzino 4 Settimana(-e)

Descrizione del prodotto

Il regolatore di velocità del ventilatore Sentera ITRS9-60-DT, parte della serie ITRS9, regola efficientemente i motori monofase controllabili in tensione (110-240 VAC / 50-60 Hz), regolando la tensione fornita. La tensione di uscita regolabile in modo continuo consente un controllo preciso della velocità del ventilatore per prestazioni ottimali. Offrendo il rilevamento automatico dell'alimentazione, i contatti termici (TK) per la protezione del motore e gli ingressi aperti (NO) e chiusi (NC) per l'avvio/arresto remoto, il regolatore garantisce un funzionamento versatile e sicuro.

Internamente regolabili tramite trimmer, i regolatori della serie ITRS9 impostano le velocità minime e massime. La serie incorpora un'uscita non regolata per dispositivi come valvole, lampade o alette, regolata da un potenziometro nell'intervallo tra la tensione di uscita minima e la tensione di alimentazione.

Dotato di modalità kick start e soft start, selezionabili tramite un jumper, il regolatore offre flessibilità nell'accelerazione del motore. Il modello ITRS9-60-DT, con una corrente massima del motore di 6 A, presenta un interruttore on/off illuminato, indicatori LED per una diagnosi rapida e un'uscita di allarme per segnalazioni tempestive di problemi.

Il regolatore offre un controllo preciso della velocità, funzionalità di sicurezza e flessibilità, rendendolo una scelta ideale per i sistemi HVAC.

Specifiche e descrizioni aggiuntive


Controllo continuo della velocità
Questo regolatore di velocità del ventilatore regola la velocità dei motori monofase AC riducendo la tensione del motore. La tensione del motore viene ridotta tramite il controllo dell'angolo di fase (tecnologia TRIAC). Ciò significa che questo regolatore di velocità è adatto solo per motori controllabili in tensione. Se non sei sicuro se il tuo motore è controllabile in tensione, è meglio contattare il produttore del motore. Questo regolatore di velocità funziona completamente silenziosamente. La velocità del ventilatore può essere impostata tramite la manopola sul pannello frontale. A seconda del tipo di motore, potrebbe verificarsi un rumore di motore ronzante a basse velocità.

Velocità minima e massima regolabili del motoreRegolazione trimmer con cacciavite
La velocità minima e massima selezionabile del motore può essere regolata tramite i due trimmer interni. Ciò consente di ottimizzare la gamma di velocità che può essere selezionata tramite la manopola sul pannello frontale. Ottimizzando la gamma di velocità, è possibile compensare qualsiasi sovradimensionamento del ventilatore. Impostando la velocità minima a un livello sufficientemente alto, è possibile evitare il surriscaldamento del motore a basse velocità prolungate. Consultare il produttore del motore per scoprire quale gamma di velocità è consentita per il tuo motore.

Protezione termica del motore
Quando un motore AC fallisce, spesso è dovuto al surriscaldamento. Per rilevare in tempo il surriscaldamento del motore, alcuni motori sono dotati di TK o contatti termici. Questi contatti termici misurano la temperatura nei fili del motore. I regolatori di velocità del ventilatore ITR9S possono monitorare i contatti termici del motore. In caso di surriscaldamento del motore, la funzione di monitoraggio TK disabiliterà il motore per evitare danni permanenti al motore. In questo caso, l'uscita di allarme verrà attivata. Ad esempio: è possibile collegare un segnalatore acustico esterno o una luce indicatrice esterna all'uscita di allarme per segnalare problemi al motore. Se il motore non è dotato di contatti TK, collegare in ponte entrambi i terminali TK del regolatore ITRS9 per simulare la temperatura normale del motore.

Come avviare il ventilatore AC?
I due ingressi possono essere utilizzati per avviare o arrestare remotamente il motore. È ad esempio possibile collegare un interruttore remoto o un orologio esterno a uno dei due ingressi per avviare il motore. Ci sono due diversi metodi per avviare il motore: kickstart o soft start. Possono essere selezionati tramite un jumper interno. L'avvio kickstart avvierà il motore alla massima velocità. Dopo 8-10 secondi, il motore decelererà verso la velocità desiderata del ventilatore. L'avvio softstart accelererà dolcemente il motore da fermo verso la velocità desiderata del ventilatore. Questo tempo di accelerazione sarà di circa 8-10 secondi.

Interruttore ON/OFF
Con l'interruttore ON/OFF illuminato sul lato, il dispositivo può essere acceso o spento. In posizione ON, l'interruttore è illuminato. Per le serie ITR-9 da 1,5 A e 3 A, l'interruttore ON-OFF può essere disabilitato se desiderato. Per disabilitare l'interruttore ON/OFF, collegare l'alimentazione tramite i terminali L1 e N (non tramite L e N). Consultare il manuale per ulteriori dettagli.

Uscita non regolata
Quando il motore è abilitato, l'uscita non regolata è attiva. Poiché questa uscita è o ACCESA (230 Volt) o SPENTA (0 Volt), viene chiamata 'uscita non regolata'. La corrente massima di questa uscita è di 2 A. Viene utilizzata tipicamente per controllare un indicatore di funzionamento esterno, una valvola, un relè esterno, ecc. Ad esempio, quando il ventilatore si ferma, la valvola si chiude. Quando il ventilatore è attivo, la valvola rimane aperta e la lampada è accesa.

Contenitore impermeabile per applicazioni interne

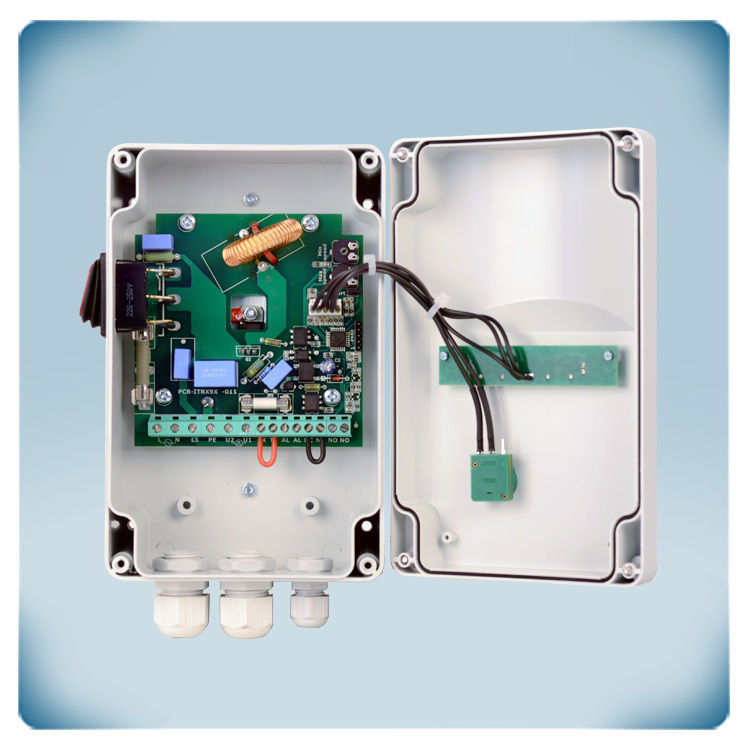

Questo regolatore di velocità del ventilatore può essere installato su un muro o su un pannello all'interno. Assicurarsi che il regolatore di velocità del ventilatore possa raffreddarsi sufficientemente. Installarlo preferibilmente in un luogo fresco, meglio non al sole. Il contenitore è realizzato in plastica di alta qualità r-ABS VO (UL94). Questo materiale è ignifugo, molto resistente e offre una buona protezione contro gli urti. Offre una protezione IP54 contro polvere e acqua.



Come montare il ITR
