Regolatore di Velocità per Ventilatori a 5 Fasi | 0-10 V | 1,5 A
Descrizione del prodotto
Un controller a trasformatore con ingresso analogico da 0 a 10V è progettato per la gestione di motori monofase, supportando una corrente massima combinata del motore di 1,5 A e operando a una tensione di alimentazione di 230 VAC.
La modulazione della velocità è ottenuta attraverso la tecnologia dell'autotrasformatore, offrendo una scelta di cinque livelli tramite un segnale di controllo analogico (compreso tra 0 e 10 V) o un potenziometro esterno.
Garantendo un'operazione del motore fluida e silenziosa, la tensione in uscita completamente sinusoidale è completata dalla funzione di controllo TK, progettata per fermare il motore in caso di surriscaldamento.
La custodia in plastica IP54 consente un comodo montaggio superficiale durante l'installazione.
Specifiche e descrizioni aggiuntive
Cos'è un controller a trasformatore?
Un controller a trasformatore regola la velocità del ventilatore a intervalli riducendo la tensione del motore. Ciò avviene tramite autotrasformatori. Questa tecnologia è molto affidabile e robusta, generando una tensione del motore con una forma sinusoidale perfetta. Tale tecnologia garantisce un'operazione silenziosa del motore e una durata prolungata. Uno speciale rivestimento impregnato riduce il rumore elettrico degli autotrasformatori.
Segnale di controllo da 0 a 10 V
Uno dei livelli di velocità della ventola disponibili può essere selezionato tramite il segnale di ingresso da 0 a 10 V. Ad esempio, i sensori di Sentera generano tale segnale di controllo. Se non è disponibile un segnale da 0 a 10 V, un potenziometro esterno può essere collegato al controller STVS1. Il potenziometro MTP-X10K-NA può essere collegato all'alimentazione da 12 VDC del controller STVS1. In questo caso, il segnale di ingresso di 2 V attiva il livello di velocità 1 (110 VAC al motore), il segnale di ingresso di 4 V attiva il livello di velocità 2 (140 VAC al motore) e così via.
Protezione termica del motore

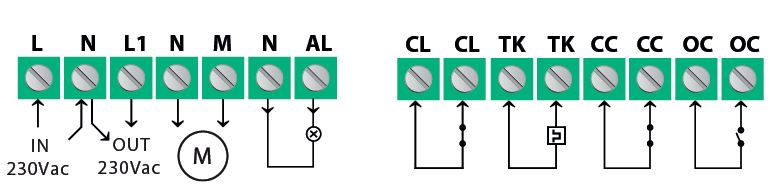

Questo controller di velocità della ventola può monitorare i contatti termici del motore (TK o contatti termici che misurano la temperatura nei avvolgimenti del motore). In caso di surriscaldamento del motore, la funzione di monitoraggio TK disabilita il motore per evitare danni. Se il motore non è dotato di contatti TK, entrambi i terminali TK del controller devono essere collegati in parallelo per simulare la normale temperatura del motore.
Uscita digitale aggiuntiva
Il controller di velocità STVS1 è dotato di un'uscita digitale aggiuntiva che utilizza 12 VDC per l'operazione. Questa uscita segnala l'operazione dei contatti termici che proteggono il motore dal surriscaldamento. Può essere utilizzata per collegare una lampada, che, a seconda dei terminali collegati, si accenderà o si spegnerà. Una soluzione più avanzata sarebbe quella di collegarsi all'uscita digitale di un sistema di gestione automatizzato degli edifici (BMS). Tale soluzione può notificare il surriscaldamento del motore e l'arresto della ventola tramite segnalazioni acustiche e/o luminose. Questa opzione di utilizzo di un'uscita digitale è rilevante per locali in cui si lavora con miscele di aria e gas pericolose.
Auto ripristino dopo interruzione di corrente
In caso di interruzione di corrente, questo controller si ripristinerà automaticamente. Quando viene ripristinata l'alimentazione, il motore si riavvierà automaticamente.
Uscita non regolamentata
L'uscita extra non regolamentata (230 VAC) è attiva quando il motore è abilitato. Può essere utilizzata per controllare un indicatore di funzionamento esterno, una saracinesca, ecc. Ciò significa che quando la ventola è disattivata, la saracinesca è chiusa o l'indicatore è spento. Quando la ventola è attiva, la saracinesca è aperta e la luce dell'indicatore è accesa.
Più di cinque tensioni di uscita disponibili
Nonostante la serie presenti passi di tensione di uscita di 110, 140, 170, 190 e 230 VAC, è possibile cambiare facilmente le 5 tensioni di uscita modificando il cablaggio interno grazie al fatto che l'STVS1 presenta una tensione di uscita di 80 VAC, ma non è collegata. Se ne hai bisogno, puoi facilmente sostituire uno dei morsetti già collegati, che può essere collegato scollegando uno dei morsetti collegati in fabbrica e collegandolo a questo morsetto.
Contenitore robusta
La scatola è realizzata in plastica di alta qualità r-ABS. Questo materiale è eccezionalmente resistente al calore, molto resistente e offre una buona protezione contro gli urti. Inoltre, per garantire la qualità delle sue scatole e proteggere l'elettronica dei suoi dispositivi, Sentera produce le sue scatole di plastica nella propria fabbrica. La scatola può essere montata a parete e offre una protezione IP54 contro l'ingresso di sporco, polvere e umidità.
Un controller a trasformatore regola la velocità del ventilatore a intervalli riducendo la tensione del motore. Ciò avviene tramite autotrasformatori. Questa tecnologia è molto affidabile e robusta, generando una tensione del motore con una forma sinusoidale perfetta. Tale tecnologia garantisce un'operazione silenziosa del motore e una durata prolungata. Uno speciale rivestimento impregnato riduce il rumore elettrico degli autotrasformatori.
Segnale di controllo da 0 a 10 V
Uno dei livelli di velocità della ventola disponibili può essere selezionato tramite il segnale di ingresso da 0 a 10 V. Ad esempio, i sensori di Sentera generano tale segnale di controllo. Se non è disponibile un segnale da 0 a 10 V, un potenziometro esterno può essere collegato al controller STVS1. Il potenziometro MTP-X10K-NA può essere collegato all'alimentazione da 12 VDC del controller STVS1. In questo caso, il segnale di ingresso di 2 V attiva il livello di velocità 1 (110 VAC al motore), il segnale di ingresso di 4 V attiva il livello di velocità 2 (140 VAC al motore) e così via.
Protezione termica del motore
Questo controller di velocità della ventola può monitorare i contatti termici del motore (TK o contatti termici che misurano la temperatura nei avvolgimenti del motore). In caso di surriscaldamento del motore, la funzione di monitoraggio TK disabilita il motore per evitare danni. Se il motore non è dotato di contatti TK, entrambi i terminali TK del controller devono essere collegati in parallelo per simulare la normale temperatura del motore.
Uscita digitale aggiuntiva
Il controller di velocità STVS1 è dotato di un'uscita digitale aggiuntiva che utilizza 12 VDC per l'operazione. Questa uscita segnala l'operazione dei contatti termici che proteggono il motore dal surriscaldamento. Può essere utilizzata per collegare una lampada, che, a seconda dei terminali collegati, si accenderà o si spegnerà. Una soluzione più avanzata sarebbe quella di collegarsi all'uscita digitale di un sistema di gestione automatizzato degli edifici (BMS). Tale soluzione può notificare il surriscaldamento del motore e l'arresto della ventola tramite segnalazioni acustiche e/o luminose. Questa opzione di utilizzo di un'uscita digitale è rilevante per locali in cui si lavora con miscele di aria e gas pericolose.
Auto ripristino dopo interruzione di corrente
In caso di interruzione di corrente, questo controller si ripristinerà automaticamente. Quando viene ripristinata l'alimentazione, il motore si riavvierà automaticamente.
Uscita non regolamentata
L'uscita extra non regolamentata (230 VAC) è attiva quando il motore è abilitato. Può essere utilizzata per controllare un indicatore di funzionamento esterno, una saracinesca, ecc. Ciò significa che quando la ventola è disattivata, la saracinesca è chiusa o l'indicatore è spento. Quando la ventola è attiva, la saracinesca è aperta e la luce dell'indicatore è accesa.
Più di cinque tensioni di uscita disponibili
Nonostante la serie presenti passi di tensione di uscita di 110, 140, 170, 190 e 230 VAC, è possibile cambiare facilmente le 5 tensioni di uscita modificando il cablaggio interno grazie al fatto che l'STVS1 presenta una tensione di uscita di 80 VAC, ma non è collegata. Se ne hai bisogno, puoi facilmente sostituire uno dei morsetti già collegati, che può essere collegato scollegando uno dei morsetti collegati in fabbrica e collegandolo a questo morsetto.
Contenitore robusta
La scatola è realizzata in plastica di alta qualità r-ABS. Questo materiale è eccezionalmente resistente al calore, molto resistente e offre una buona protezione contro gli urti. Inoltre, per garantire la qualità delle sue scatole e proteggere l'elettronica dei suoi dispositivi, Sentera produce le sue scatole di plastica nella propria fabbrica. La scatola può essere montata a parete e offre una protezione IP54 contro l'ingresso di sporco, polvere e umidità.
