Scheda tecnica

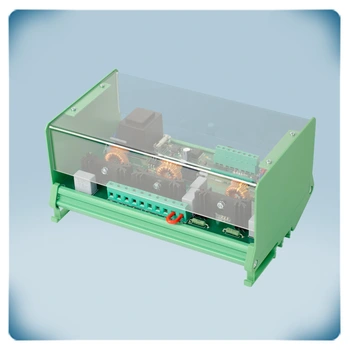

Regolatore di Velocità per Ventilatori 400V | 0-10 V | Guida DIN | 3 A
Descrizione del prodotto
Questo è un regolatore di velocità variabile con ingresso analogico e protezione termica del motore. Può essere montato su guida DIN. Controlla motori trifase 400 V. La corrente massima (combinata) del motore è 3 A.
La funzione di monitoraggio TK disattiva il motore in caso di surriscaldamento. L'uscita allarme viene attivata in caso di problemi al motore. Durante il normale funzionamento, il motore può essere attivato o disattivato tramite un interruttore esterno - collegato all'ingresso digitale.
Alta e bassa velocità sono regolabili tramite trimmer interni. Il tipo di ingresso analogico può essere selezionato tramite ponticelli o tramite Modbus RTU (0-10 V o 0-20 mA). Kick start, soft start ed altre diverse modalità operative sono selezionabili tramite Modbus RTU.
L'uscita non regolata è attiva quando il motore è abilitato. La tensione di alimentazione è 3x 400 VAC. La velocità del ventilatore AC è regolata variando la tensione del motore tramite il controllo dell'angolo di fase - tecnologia Triac.
Specifiche e descrizioni aggiuntive
Ingresso analogico
La velocità desiderata del ventilatore può essere impostata tramite il segnale di ingresso analogico. Questo segnale analogico può essere 0-10V o 0-20 mA. Questo ingresso analogico può essere impostato in modalità ascendente o discendente. In modalità ascendente, il motore funzionerà a bassa velocità quando il segnale analogico è al suo valore minimo (0 V). Il motore funzionerà ad alta velocità quando l'ingresso analogico è al massimo (10 V). In modalità discendente, l'operazione è invertita. Nel caso in cui non sia disponibile un segnale 0-10V, è possibile collegare un potenziometro esterno da 10 KOhm tramite l'alimentatore integrato a 12 VDC.
Facile da configurare
Per la maggior parte delle applicazioni, questo regolatore di velocità variabile può essere utilizzato con le impostazioni predefinite. Se necessario, le impostazioni possono essere personalizzate tramite Modbus RTU o tramite gli interruttori DIP e i trimmer interni.
Personalizzazione
Attraverso i registri Modbus o Senteraweb tramite un gateway internet, è possibile modificare ogni impostazione del regolatore. Alcuni esempi includono:
Interruttore esterno: Il motore può essere abilitato o disabilitato tramite un interruttore esterno, questo interruttore opzionale può essere collegato all'ingresso digitale del regolatore di velocità del ventilatore.
Avvio kickstart o avvio softstart: In modalità avvio kickstart il ventilatore accelererà alla sua velocità massima e rimarrà per 1 - 8 secondi, dopodiché decelererà alla velocità desiderata. In avvio softstart, il ventilatore accelererà lentamente alla velocità desiderata.
Protezione termica del motore
Questo regolatore di velocità per ventilatori può monitorare i contatti termici del motore (TK o termocontatti misurano la temperatura negli avvolgimenti del motore). In caso di surriscaldamento del motore, la funzione di monitoraggio TK disabiliterà il motore per prevenire danni al motore. Se il motore non è dotato di contatti TK, collegare entrambi i terminali TK per simulare la normale temperatura del motore.
Questo regolatore di velocità per ventilatori può monitorare i contatti termici del motore (TK o termocontatti misurano la temperatura negli avvolgimenti del motore). In caso di surriscaldamento del motore, la funzione di monitoraggio TK disabiliterà il motore per prevenire danni al motore. Se il motore non è dotato di contatti TK, collegare entrambi i terminali TK per simulare la normale temperatura del motore.
Vantaggi della guida DIN
La guida DIN (Deutsches Institut für Normung) è un binario di montaggio standardizzato ampiamente utilizzato nelle applicazioni industriali ed elettroniche per l'installazione di apparecchiature di controllo e offre numerosi vantaggi come:
Standardizzazione: La guida DIN è uno standard internazionale, garantendo la compatibilità e facilità d'uso su una vasta gamma di dispositivi e componenti. Aiuta a mantenere la coerenza nelle installazioni, semplificando la vita sia per i produttori che per gli utenti.
Versatilità: La guida DIN supporta una varietà di dispositivi, come interruttori automatici, morsetti, relè e altri componenti di controllo. Questa versatilità consente una facile personalizzazione e adattamento dei pannelli di controllo in base alle esigenze specifiche.
Modularità: Il design modulare della guida consente l'installazione rapida e semplice di vari componenti. I dispositivi possono essere facilmente agganciati al binario senza bisogno di attrezzi, facilitando un approccio modulare alla progettazione e manutenzione del sistema.
Costo-Efficienza: I sistemi con guida DIN sono convenienti grazie al loro design standardizzato, riducendo la complessità delle installazioni personalizzate. Questa standardizzazione spesso porta a costi di produzione più bassi e componenti più accessibili.
Compatibilità elettromagnetica (EMC): La struttura metallica della guida DIN fornisce un certo grado di schermatura elettromagnetica, contribuendo a gestire le interferenze elettromagnetiche tra i componenti.
In sintesi, la guida DIN offre una soluzione standardizzata, versatile ed economica per il montaggio di componenti di controllo, rendendola una scelta popolare nelle applicazioni industriali ed elettroniche.

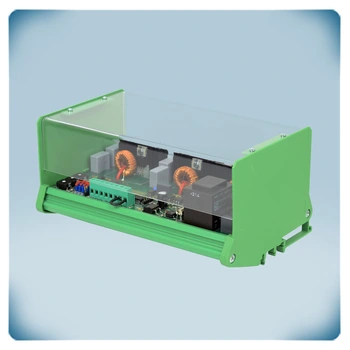

Contenitore
Il contenitore e offre una protezione IP20 contro l'ingresso di sporco, polvere e umidità. La copertura in plastica offre protezione contro il contatto con parti sotto tensione alta.
Uscita non regolata
L'uscita non regolata (230 VAC) è attiva quando il motore è abilitato. Può essere utilizzata per controllare un indicatore di marcia esterno, una serranda, ecc. Ad esempio, quando il ventilatore è disattivato, la serranda è chiusa. Quando il ventilatore è attivo, la serranda è aperta.
