Regolatore di velocità per ventilatori 400 V | magnetotermico | 6 A
Descrizione del prodotto
Un regolatore di velocità per ventole a 5 livelli con interruttore termomagnetico è incluso. Controlla motori trifase da 400 V. La corrente massima del motore (combinata) è di 6 A.
La manopola rotante controlla la velocità del ventilatore. Gli ordini di avvio-arresto a distanza possono essere inviati tramite l'ingresso digitale. Il motore si riavvierà automaticamente dopo un'interruzione di corrente.
In caso di cortocircuito o sovraccarico, l'interruttore termomagnetico scattará e disabiliterà prontamente il motore.
La velocità della ventola è controllata in cinque fasi abbassando la tensione del motore con autotrasformatori. La forma precisa della forma d'onda sinusoidale dell'uscita assicura un funzionamento silenzioso del motore.
È possibile l'installazione superficiale in ambienti interni (Protezione IP54) il contenitore metallico.
La tensione di alimentazione è di 400 VAC.
Specifiche e descrizioni aggiuntive
Come funziona?
Le 5 velocità disponibili possono essere selezionate tramite il commutatore rotante a 5 posizioni. Nella posizione 0 il motore è disabilitato. La posizione 1 avvia il ventilatore al minimo della velocità e la posizione 5 avvia il ventilatore al massimo della velocità.
Le 5 velocità disponibili possono essere selezionate tramite il commutatore rotante a 5 posizioni. Nella posizione 0 il motore è disabilitato. La posizione 1 avvia il ventilatore al minimo della velocità e la posizione 5 avvia il ventilatore al massimo della velocità.
Start-stop remoto
Tramite due ingressi, il motore può essere abilitato o disabilitato da remoto. Sono disponibili un ingresso normalmente aperto e un ingresso normalmente chiuso.
Per esempio. tramite interruttore remoto - collegato all'ingresso normalmente aperto - il motore può essere abilitato o disabilitato. Un rilevatore di fumo è collegato all'ingresso normalmente chiuso. Se si verifica un allarme fumo, il motore verrà disabilitato, indipendentemente dallo stato dell'altro ingresso.
Uscita non regolata
L'uscita extra non regolata (230 VAC) è attiva quando il motore è abilitato. Può essere utilizzato per controllare un indicatore di marcia esterno, una serranda, ecc.
Per esempio. quando il ventilatore è disattivato, le serrande sono chiuse. Quando il ventilatore è attivo, la serranda è aperta.
Tramite due ingressi, il motore può essere abilitato o disabilitato da remoto. Sono disponibili un ingresso normalmente aperto e un ingresso normalmente chiuso.
Per esempio. tramite interruttore remoto - collegato all'ingresso normalmente aperto - il motore può essere abilitato o disabilitato. Un rilevatore di fumo è collegato all'ingresso normalmente chiuso. Se si verifica un allarme fumo, il motore verrà disabilitato, indipendentemente dallo stato dell'altro ingresso.
Uscita non regolata
L'uscita extra non regolata (230 VAC) è attiva quando il motore è abilitato. Può essere utilizzato per controllare un indicatore di marcia esterno, una serranda, ecc.
Per esempio. quando il ventilatore è disattivato, le serrande sono chiuse. Quando il ventilatore è attivo, la serranda è aperta.
Protezione termica del motore
Questo regolatore di velocità per ventilatori può monitorare i contatti termici del motore (TK o termocontatti misurano la temperatura negli avvolgimenti del motore). In caso di surriscaldamento del motore, la funzione di monitoraggio TK disabiliterà il motore per prevenire danni al motore. Se il motore non è dotato di contatti TK, collegare entrambi i terminali TK del controller STTA4 per simulare la normale temperatura del motore.
Questo regolatore di velocità per ventilatori può monitorare i contatti termici del motore (TK o termocontatti misurano la temperatura negli avvolgimenti del motore). In caso di surriscaldamento del motore, la funzione di monitoraggio TK disabiliterà il motore per prevenire danni al motore. Se il motore non è dotato di contatti TK, collegare entrambi i terminali TK del controller STTA4 per simulare la normale temperatura del motore.
Caratteristiche principali del interruttore magnetotermico incorporato
Protezione da sovracorrente: I dispositivi di protezione contro le sovracorrenti termomagnetici offrono una duplice protezione sia contro sovraccarichi prolungati che cortocircuiti.
Risposta rapida: La combinazione di meccanismi termici e magnetici consente una rapida ed affidabile interruzione del circuito in caso di condizioni di corrente anomala.
Ripristinabile: A differenza dei fusibili, i dispositivi di protezione contro le sovracorrenti termomagnetici sono generalmente ripristinabili dopo l'intervento, offrendo comodità nel ripristino del circuito elettrico una volta risolta la causa della sovracorrente.
Versatilità: Ampiamente utilizzati in varie applicazioni, dai pannelli elettrici residenziali ai pannelli di controllo industriali, offrono una protezione completa in diversi contesti.
Assicurazione della sicurezza: Prevenendo il flusso eccessivo di corrente, i dispositivi di protezione contro le sovracorrenti termomagnetici contribuiscono alla sicurezza dei sistemi elettrici, riducendo al minimo il rischio di incendi o danni agli apparecchi.
In sintesi, un dispositivo di protezione contro le sovracorrenti termomagnetico è un componente di sicurezza essenziale progettato per garantire il funzionamento affidabile ed efficiente dei circuiti elettrici, scollegando prontamente l'alimentazione in risposta a condizioni di corrente anomala, proteggendo così sia l'infrastruttura elettrica che gli apparecchi collegati.
Protezione da sovracorrente: I dispositivi di protezione contro le sovracorrenti termomagnetici offrono una duplice protezione sia contro sovraccarichi prolungati che cortocircuiti.
Risposta rapida: La combinazione di meccanismi termici e magnetici consente una rapida ed affidabile interruzione del circuito in caso di condizioni di corrente anomala.
Ripristinabile: A differenza dei fusibili, i dispositivi di protezione contro le sovracorrenti termomagnetici sono generalmente ripristinabili dopo l'intervento, offrendo comodità nel ripristino del circuito elettrico una volta risolta la causa della sovracorrente.
Versatilità: Ampiamente utilizzati in varie applicazioni, dai pannelli elettrici residenziali ai pannelli di controllo industriali, offrono una protezione completa in diversi contesti.
Assicurazione della sicurezza: Prevenendo il flusso eccessivo di corrente, i dispositivi di protezione contro le sovracorrenti termomagnetici contribuiscono alla sicurezza dei sistemi elettrici, riducendo al minimo il rischio di incendi o danni agli apparecchi.
In sintesi, un dispositivo di protezione contro le sovracorrenti termomagnetico è un componente di sicurezza essenziale progettato per garantire il funzionamento affidabile ed efficiente dei circuiti elettrici, scollegando prontamente l'alimentazione in risposta a condizioni di corrente anomala, proteggendo così sia l'infrastruttura elettrica che gli apparecchi collegati.
Uscita di allarme
L'uscita allarme (230 VAC) viene attivata quando si verificano problemi al motore. Può essere utilizzato per generare avvisi.
Per esempio. in caso di surriscaldamento del motore viene attivata l'uscita di allarme. La funzione di monitoraggio TK disabiliterà il motore per prevenire ulteriori danni. L'uscita di allarme può controllare una spia.
L'uscita allarme (230 VAC) viene attivata quando si verificano problemi al motore. Può essere utilizzato per generare avvisi.
Per esempio. in caso di surriscaldamento del motore viene attivata l'uscita di allarme. La funzione di monitoraggio TK disabiliterà il motore per prevenire ulteriori danni. L'uscita di allarme può controllare una spia.
Ripristino automatico dopo un'interruzione di corrente
In caso di interruzione di corrente, questo controller si ripristina automaticamente. Al ripristino dell'alimentazione, il motore si riavvierà automaticamente.
In caso di interruzione di corrente, questo controller si ripristina automaticamente. Al ripristino dell'alimentazione, il motore si riavvierà automaticamente.

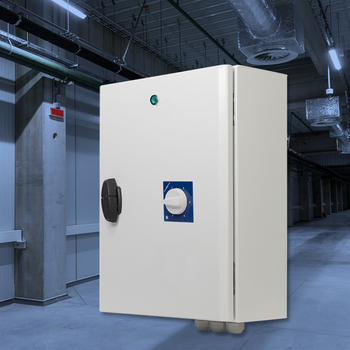

Solido contenitore
Il contenitore è realizzato in acciaio di alta qualità. Questo materiale è particolarmente resistente al calore, molto robusto e offre una buona protezione agli urti. Il contenitore può essere montato a parete e offre una protezione IP54 contro l'ingresso di sporco, polvere e umidità.
