Regolatore di velocità per ventilatori | 10 A
Descrizione del prodotto

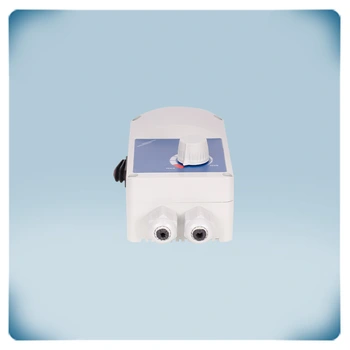

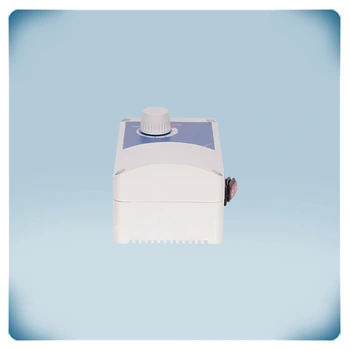

Questo regolatore di velocità variabile controlla motori monofase con una corrente massima di 10 A.
La velocità del ventilatore richiesta può essere impostata tramite il potenziometro sul frontale. La velocità minima è regolabile tramite trimmer interno.
Le modalità kick start o soft start possono essere selezionate tramite un ponticello. Un interruttore ON-OFF illuminato si trova sul lato del contenitore.
Questo controller viene generalmente utilizzato per il controllo a velocità variabile di ventilatori AC o pompe centrifughe nelle applicazioni HVAC. La velocità del ventilatore è regolata variando la tensione del motore tramite controllo dell'angolo di fase - tecnologia Triac.
La tensione di alimentazione è 230 VAC.
Documenti
Specifiche e descrizioni aggiuntive
Perché controllare la velocità del ventilatore?
In molti casi, i ventilatori sono sovradimensionati. È possibile utilizzare un regolatore di velocità per ventilatori AC per ridurre la velocità del ventilatore e ottimizzare l'apporto di aria pulita. Troppa ventilazione non è un problema per la qualità dell'aria interna. In molti casi, una velocità del ventilatore eccessivamente elevata provoca fastidiosi rumori nei condotti d'aria. Maggiore è la velocità del ventilatore, maggiore è il consumo di energia. Riducendo la velocità del ventilatore del 25% si ottiene un risparmio energetico (costi operativi) superiore al 50%. A seconda del sistema di ventilazione, anche i costi di riscaldamento possono essere ridotti grazie a una velocità ottimale del ventilatore.
Controllo della velocità del ventilatore infinitamente variabile
Questo regolatore di velocità per ventilatori regola la velocità deli ventilatori AC riducendo la tensione del motore. La tensione viene ridotta tramite il controllo dell'angolo di fase (tecnologia TRIAC). Questo regolatore di velocità è quindi adatto solo per motori controllabili in tensione. Se non sei sicuro che il tuo motore sia controllabile in tensione, è meglio contattare il produttore del motore. Questo regolatore di velocità funziona in modo completamente silenzioso. La velocità del ventilatore può essere controllata con la manopola sul pannello frontale. A seconda del tipo di motore, a bassa velocità può verificarsi un ronzio del motore.
Velocità minima del motore regolabile
La velocità minima selezionabile del motore è regolabile tramite trimmer interno. Questo permette di ottimizzare il range di velocità del ventilatore selezionabile tramite la manopola sul pannello frontale. Alcuni motori AC non possono sopportare un funzionamento prolungato a bassa velocità. C'è il rischio che si surriscaldino dopo un po'. Ciò può danneggiare l'isolamento dell'avvolgimento con conseguenti danni permanenti al motore. Per evitare il surriscaldamento, la velocità minima del motore può essere aumentata se lo si desidera. Il produttore del motore specifica la tensione motore minima consentita di un motore a tensione regolabile.
Interruttore ON/OFF
Con l'interruttore ON/OFF illuminato sul lato, il ventilatore AC può essere attivato o disattivato. In posizione ON, l'interruttore è illuminato. Per le serie ITR-9 da 1,5 A e 3 A, l'interruttore ON-OFF può essere disabilitato se lo si desidera. Per disabilitare l'interruttore ON/OFF, collegare l'alimentazione tramite i morsetti L1 e N (non tramite L e N). Si prega di fare riferimento al manuale per maggiori dettagli.
Uscita non regolata
Quando il motore è abilitato, l'uscita non regolata è attiva. Poiché questa uscita è ON (230 Volt) o OFF (0 Volt), viene chiamata "uscita non regolata". La corrente massima di questa uscita è 2 A. Viene tipicamente utilizzata per controllare un indicatore di marcia esterno, per aprire o chiudere una serranda, per commutare un relè esterno, ecc.
Per esempio. quando il ventilatore si ferma, la serranda è chiusa. Quando il ventilatore è attivo, la serranda è aperta.
Come avviare il motore?
Kickstart e softstart sono due modi diversi per avviare il motore. La differenza sta nel modo in cui il ventilatore AC accelererà da fermo. L'accelerazione kickstart o softstart può essere selezionata tramite un ponticello interno. Il kick start avvierà immediatamente il motore alla massima velocità. Dopo 8 – 10 secondi il motore decelererà verso la velocità del ventilatore richiesta. In modalità soft start il motore accelererà dolcemente da fermo verso la velocità richiesta. Questo tempo di accelerazione sarà di circa 8 – 10 secondi.
Solido contenitore
Questo regolatore di velocità per ventilatori può essere installato su una parete o su un pannello all'interno. Assicurarsi che il controller di velocità possa raffreddarsi a sufficienza. Installalo preferibilmente in un luogo fresco, meglio non alla luce diretta del sole. Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è ignifugo, molto resistente e offre una buona protezione contro gli urti. Offre una protezione IP54 contro l'ingresso di polvere e acqua.
In molti casi, i ventilatori sono sovradimensionati. È possibile utilizzare un regolatore di velocità per ventilatori AC per ridurre la velocità del ventilatore e ottimizzare l'apporto di aria pulita. Troppa ventilazione non è un problema per la qualità dell'aria interna. In molti casi, una velocità del ventilatore eccessivamente elevata provoca fastidiosi rumori nei condotti d'aria. Maggiore è la velocità del ventilatore, maggiore è il consumo di energia. Riducendo la velocità del ventilatore del 25% si ottiene un risparmio energetico (costi operativi) superiore al 50%. A seconda del sistema di ventilazione, anche i costi di riscaldamento possono essere ridotti grazie a una velocità ottimale del ventilatore.
Controllo della velocità del ventilatore infinitamente variabile
Questo regolatore di velocità per ventilatori regola la velocità deli ventilatori AC riducendo la tensione del motore. La tensione viene ridotta tramite il controllo dell'angolo di fase (tecnologia TRIAC). Questo regolatore di velocità è quindi adatto solo per motori controllabili in tensione. Se non sei sicuro che il tuo motore sia controllabile in tensione, è meglio contattare il produttore del motore. Questo regolatore di velocità funziona in modo completamente silenzioso. La velocità del ventilatore può essere controllata con la manopola sul pannello frontale. A seconda del tipo di motore, a bassa velocità può verificarsi un ronzio del motore.
Velocità minima del motore regolabile
La velocità minima selezionabile del motore è regolabile tramite trimmer interno. Questo permette di ottimizzare il range di velocità del ventilatore selezionabile tramite la manopola sul pannello frontale. Alcuni motori AC non possono sopportare un funzionamento prolungato a bassa velocità. C'è il rischio che si surriscaldino dopo un po'. Ciò può danneggiare l'isolamento dell'avvolgimento con conseguenti danni permanenti al motore. Per evitare il surriscaldamento, la velocità minima del motore può essere aumentata se lo si desidera. Il produttore del motore specifica la tensione motore minima consentita di un motore a tensione regolabile.
Interruttore ON/OFF
Con l'interruttore ON/OFF illuminato sul lato, il ventilatore AC può essere attivato o disattivato. In posizione ON, l'interruttore è illuminato. Per le serie ITR-9 da 1,5 A e 3 A, l'interruttore ON-OFF può essere disabilitato se lo si desidera. Per disabilitare l'interruttore ON/OFF, collegare l'alimentazione tramite i morsetti L1 e N (non tramite L e N). Si prega di fare riferimento al manuale per maggiori dettagli.
Uscita non regolata
Quando il motore è abilitato, l'uscita non regolata è attiva. Poiché questa uscita è ON (230 Volt) o OFF (0 Volt), viene chiamata "uscita non regolata". La corrente massima di questa uscita è 2 A. Viene tipicamente utilizzata per controllare un indicatore di marcia esterno, per aprire o chiudere una serranda, per commutare un relè esterno, ecc.
Per esempio. quando il ventilatore si ferma, la serranda è chiusa. Quando il ventilatore è attivo, la serranda è aperta.
Come avviare il motore?
Kickstart e softstart sono due modi diversi per avviare il motore. La differenza sta nel modo in cui il ventilatore AC accelererà da fermo. L'accelerazione kickstart o softstart può essere selezionata tramite un ponticello interno. Il kick start avvierà immediatamente il motore alla massima velocità. Dopo 8 – 10 secondi il motore decelererà verso la velocità del ventilatore richiesta. In modalità soft start il motore accelererà dolcemente da fermo verso la velocità richiesta. Questo tempo di accelerazione sarà di circa 8 – 10 secondi.
Solido contenitore
Questo regolatore di velocità per ventilatori può essere installato su una parete o su un pannello all'interno. Assicurarsi che il controller di velocità possa raffreddarsi a sufficienza. Installalo preferibilmente in un luogo fresco, meglio non alla luce diretta del sole. Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è ignifugo, molto resistente e offre una buona protezione contro gli urti. Offre una protezione IP54 contro l'ingresso di polvere e acqua.
