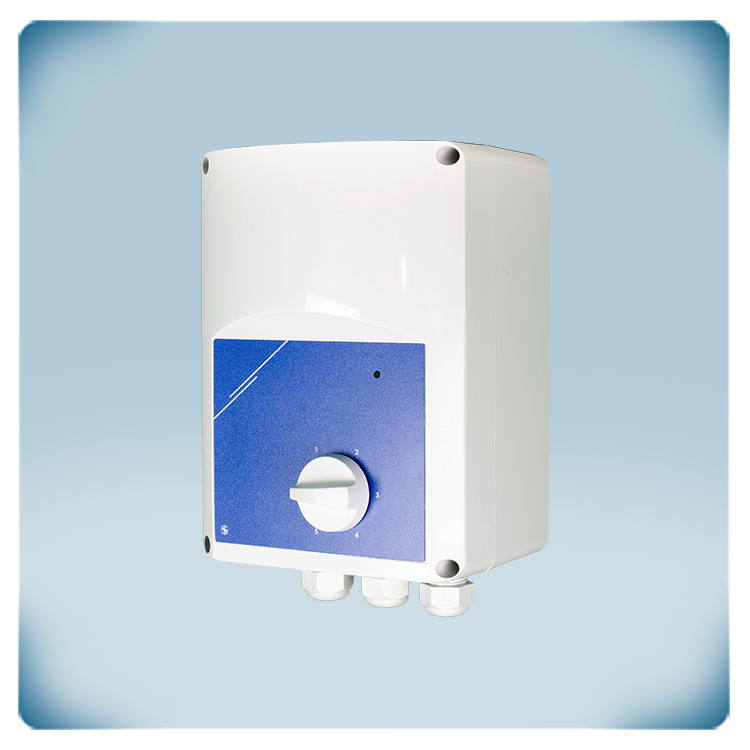

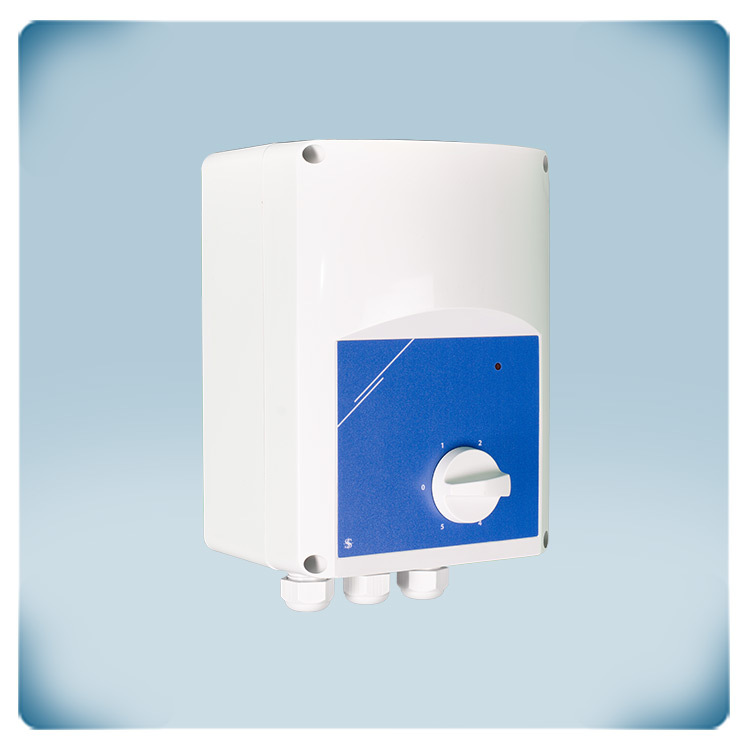

Regolatore di Velocità a Trasformatore per Ventilatori | TK | 1,2 A
Descrizione del prodotto
Controllore di velocità del ventilatore con trasformatore e collegamenti termici per un motore a 400 V. La corrente massima del motore (combinata) è di 1,2 A.

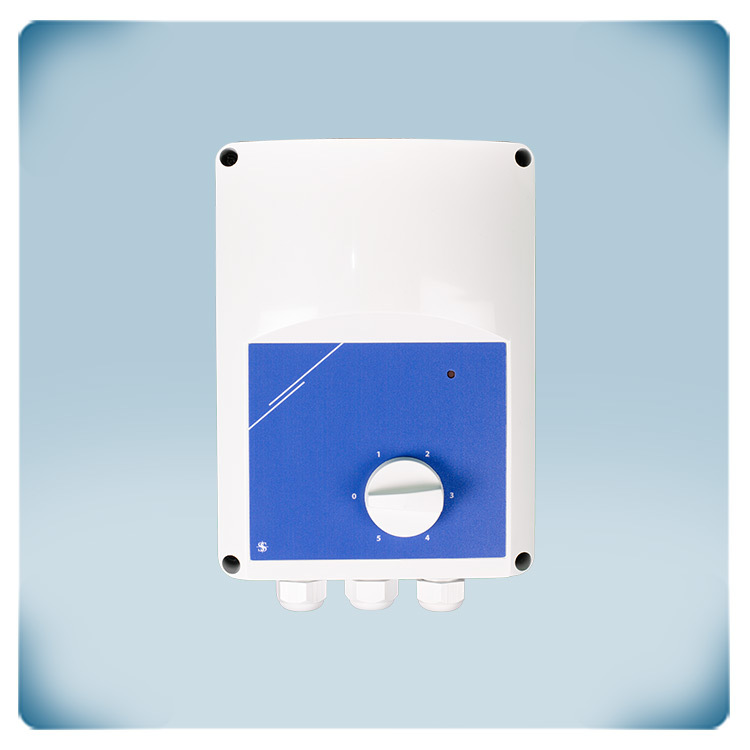

La velocità del ventilatore può essere regolata utilizzando il commutatore rotativo sul pannello frontale. In caso di surriscaldamento, la funzione di monitoraggio TK spegne il motore.
La velocità del ventilatore è controllata in cinque fasi abbassando la tensione del motore. La forma esatta sinusoidale della tensione in uscita garantisce un funzionamento silenzioso del motore.
Il contenitore può essere montato a parete e offre una protezione IP54 contro l'ingresso di sporco, polvere e umidità.
La tensione di alimentazione è di 400 volt.
Specifiche e descrizioni aggiuntive
Controllore di velocità a 5 velocità per ventilatori AC

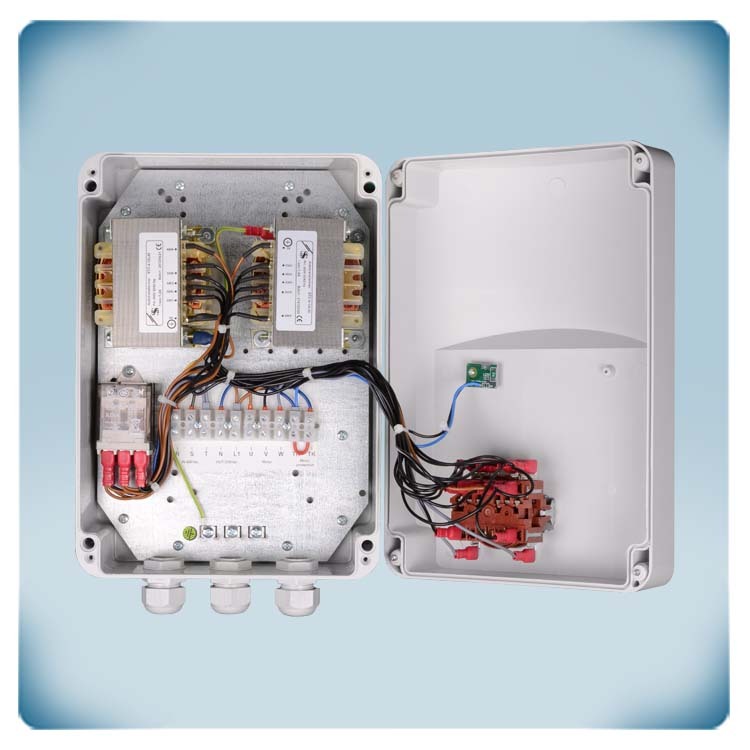

Questa serie è progettata per motori trifase da 400 V e offre cinque velocità utilizzando un commutatore incorporato. La tecnologia utilizzata è basata sull'autotrasformatore, che consente la riduzione della tensione del motore in cinque passaggi. Gli autotrasformatori sono noti per la loro affidabilità e robustezza nelle applicazioni di distribuzione e controllo di energia.
Uno dei vantaggi dell'utilizzo della tecnologia dell'autotrasformatore è che produce una tensione del motore con una forma sinusoidale perfetta. Ciò si traduce in un funzionamento più fluido del motore e riduce il rumore elettrico, garantendo un funzionamento estremamente silenzioso del motore. L'ampia durata di servizio del motore può essere attribuita anche all'uso della tecnologia dell'autotrasformatore.
Inoltre, gli autotrasformatori in questo controllore sono rivestiti con un materiale di impregnazione speciale, che contribuisce a ridurre il rumore elettrico generato dagli autotrasformatori, migliorando ulteriormente il funzionamento silenzioso del motore.
La combinazione della tecnologia dell'autotrasformatore, della tensione del motore sinusoidale perfetta e del rivestimento impregnato speciale produce un controllore che offre un funzionamento affidabile e silenzioso per i motori trifase da 400 V, insieme a una durata di servizio prolungata.
Protezione termica del motore
Il STRS4-12L40 ha una caratteristica aggiuntiva di monitorare i contatti termici del motore (TK) o i contatti termici che misurano la temperatura nei cavi del motore. Questa funzione di monitoraggio è progettata per evitare danni al motore in caso di surriscaldamento.
Se il motore che viene controllato è dotato di contatti TK, il controllore può monitorare direttamente la temperatura dei cavi del motore attraverso questi contatti. Se la temperatura supera una determinata soglia che indica il surriscaldamento, la funzione di monitoraggio TK verrà attivata. In tal caso, il controllore disabiliterà automaticamente il motore per evitare ulteriori danni. Questo meccanismo protettivo garantisce la sicurezza e la longevità del motore evitando il funzionamento a temperature eccessive.
Tuttavia, se il motore non ha contatti TK, il controllore fornisce un metodo alternativo per simulare la temperatura normale del motore. I terminali TK del controllore devono essere collegati, creando essenzialmente una connessione che imita la presenza di contatti TK. Facendo ciò, il controllore assume che la temperatura del motore sia entro il range normale, consentendogli di funzionare senza attivare la funzione di monitoraggio TK. La simulazione della temperatura normale del motore mediante il collegamento dei terminali TK è applicabile solo quando il motore non dispone effettivamente di contatti TK. Questa funzionalità consente al controllore di essere compatibile con una gamma più ampia di motori, indipendentemente dal fatto che abbiano o meno contatti termici incorporati.
Facile da installare!
Questo controllore di velocità del ventilatore descritto è progettato per essere user-friendly e non richiede alcuna configurazione aggiuntiva dopo l'installazione. Una volta che il controllore è installato e collegato al motore, è pronto per l'uso. L'assenza di processi di configurazione complessi semplifica l'installazione e la configurazione del controllore di velocità del ventilatore. Questa funzionalità plug-and-play consente un'integrazione rapida e senza problemi nei sistemi di controllo del motore.
Uscita non regolamentata
Come standard, il controllore dispone di un'uscita aggiuntiva, non regolamentata, di 230 VAC, monofase. Questa uscita diventa attiva quando il motore è abilitato, ovvero quando il ventilatore è in funzione. Questa uscita aggiuntiva può essere utilizzata per controllare vari dispositivi o componenti esterni, come un indicatore di funzionamento o un damper.
Ad esempio, è possibile collegare un indicatore di funzionamento a questa uscita per indicare lo stato operativo del ventilatore. Quando il ventilatore è attivato, l'indicatore di funzionamento verrà alimentato e indicherà che il ventilatore è in funzione. Al contrario, quando il ventilatore è disattivato, l'indicatore di funzionamento sarà spento, indicando che il ventilatore non è in funzione. Allo stesso modo, questa uscita può essere utilizzata per controllare una serranda. Quando il ventilatore è attivo, l'uscita può essere collegata alla serranda per aprirla, consentendo il flusso d'aria. D'altra parte, quando il ventilatore è inattivo, l'uscita può essere utilizzata per chiudere la serranda, limitando il flusso d'aria.

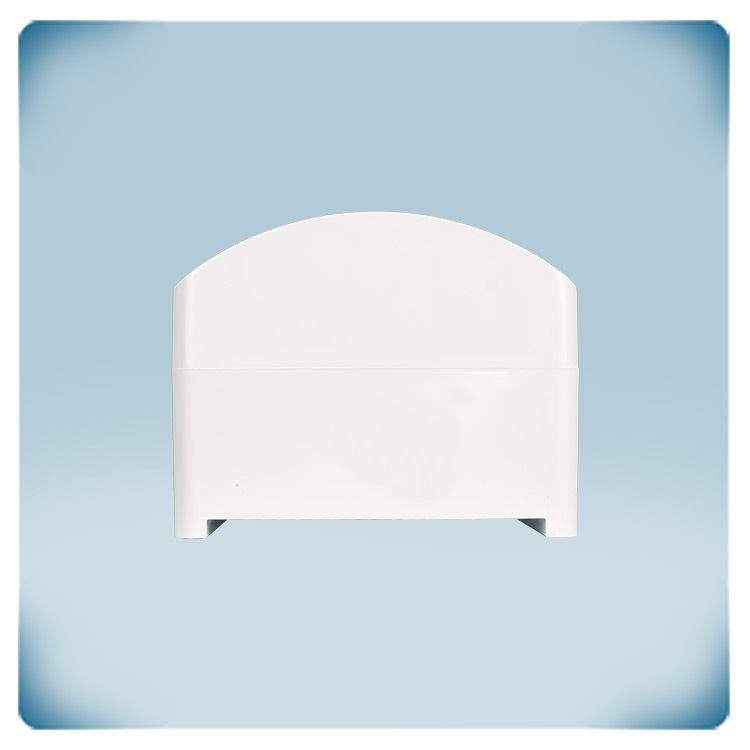

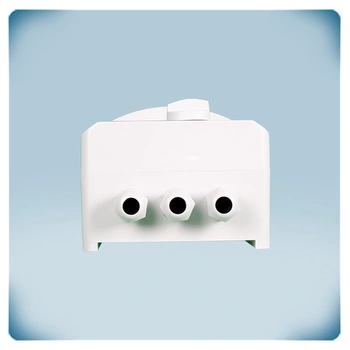

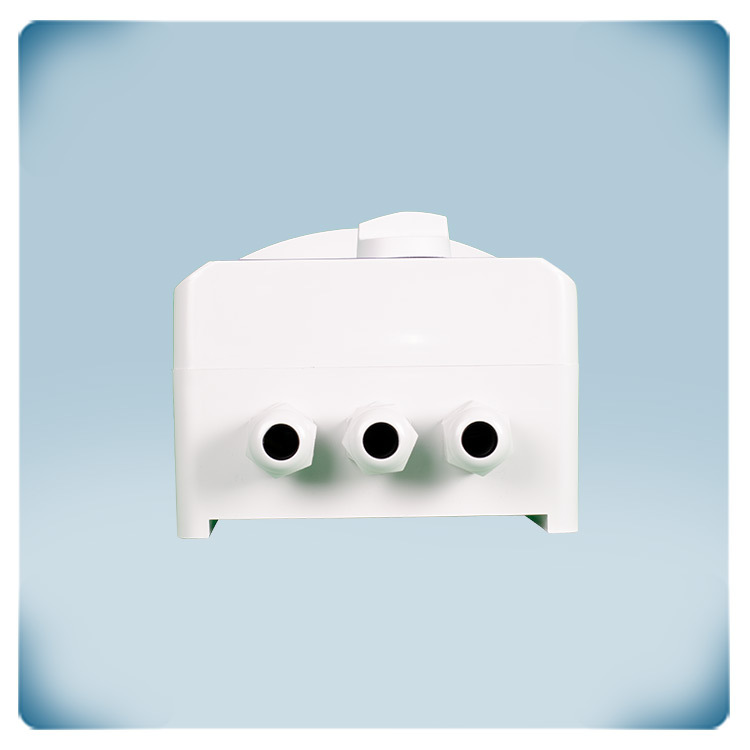

Contenitore robusto
Il contenitore del controllore STRS4-12L40 è prodotto nella nostra fabbrica e è progettato per garantire un raffreddamento sufficiente, ma dovrebbe essere installato in un luogo fresco, preferibilmente lontano dalla luce solare diretta. Il contenitore del controllore è realizzato in plastica di alta qualità r-ABS VO (UL94). Questo materiale è noto per le sue proprietà autoestinguibili, robustezza e resistenza agli urti. L'uso della plastica r-ABS VO per l'involucro garantisce un livello affidabile di protezione per i componenti interni del controllore. Offre una buona resistenza agli urti, che contribuisce a proteggere il controllore da eventuali danni dovuti a urti o colpi accidentali.
Inoltre, il contenitore è progettato per fornire una classificazione di protezione IP54. Questa classificazione indica che il controllore è protetto dall'ingresso di polvere e ha un livello di protezione contro gli schizzi d'acqua da qualsiasi direzione. Pur non essendo completamente impermeabile, la protezione IP54 garantisce che il controllore sia adatto per installazioni interne dove può incontrare occasionali polvere o schizzi d'acqua.
