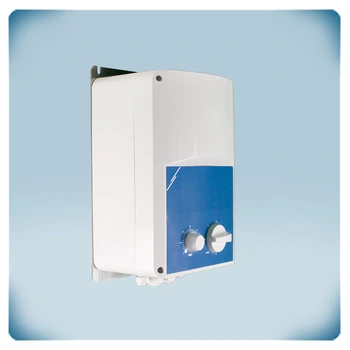

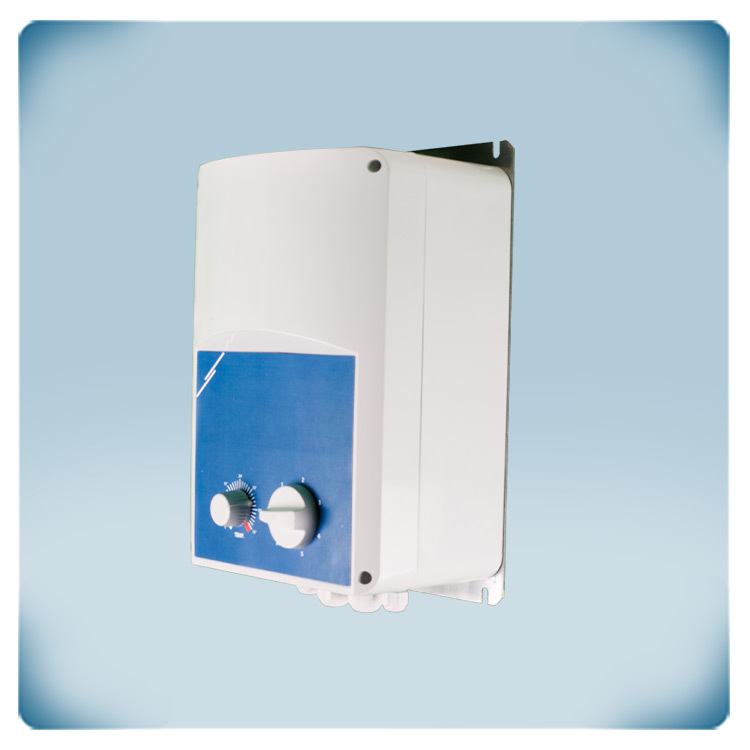

Regolatore del Calorifero ad Aria Calda | 2,5 A
Descrizione del prodotto
Questo regolatore di velocità a 5 livelli è controllato dalla temperatura e gestisce motori monofase. La corrente massima (combinata) è di 2,5 A. La tensione di alimentazione è di 230 VAC. È necessario utilizzare una sonda di temperatura esterna PT500. L'uscita non regolata può essere utilizzata per azionare una valvola esterna per la fornitura di acqua calda.
Quando la temperatura ambiente scende al di sotto della temperatura specificata, il ventilatore e l'uscita non regolata vengono attivati in modalità riscaldamento. La velocità del ventilatore può essere controllata manualmente o automaticamente. Quando la temperatura ambiente scende al di sotto dell'impostazione scelta, la velocità del ventilatore aumenta in modalità Auto. Quando la temperatura ambiente supera la temperatura prestabilita, il ventilatore e l'uscita non regolata vengono spenti. L'azione viene invertita in modalità raffreddamento.

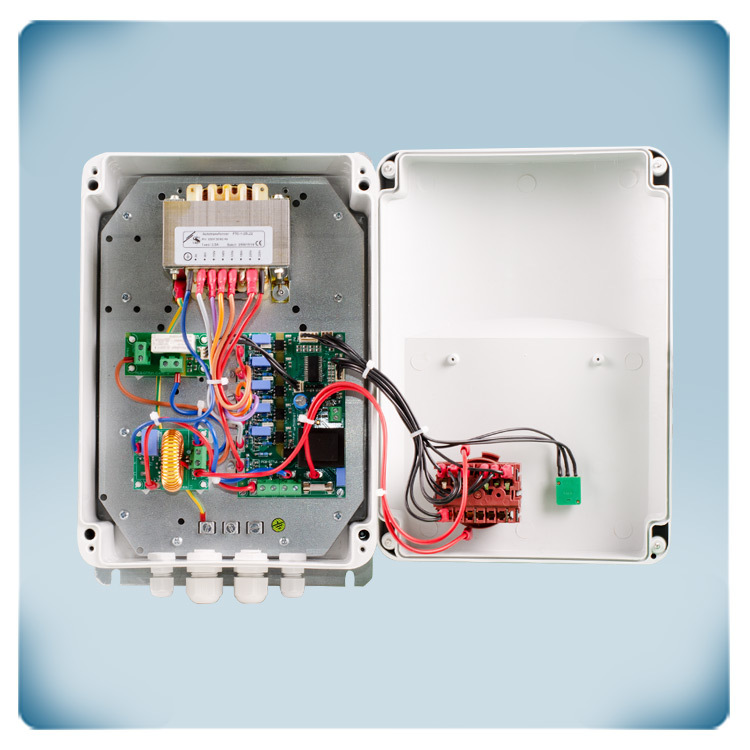

Il regolatore utilizza la tecnologia dell'autotrasformatore. La velocità del ventilatore è controllata in modo graduale regolando la tensione del motore. Questa tecnologia garantisce un funzionamento silenzioso del motore.

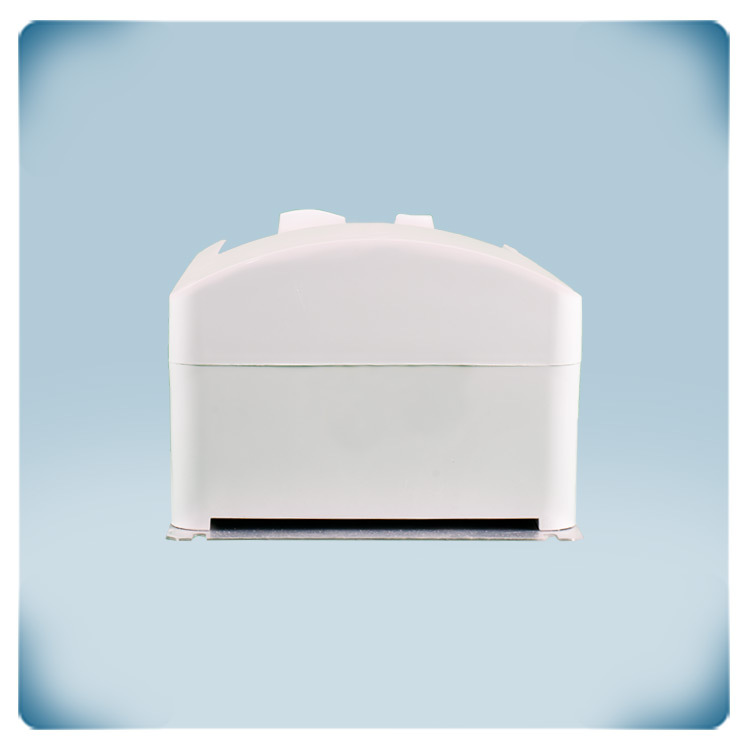

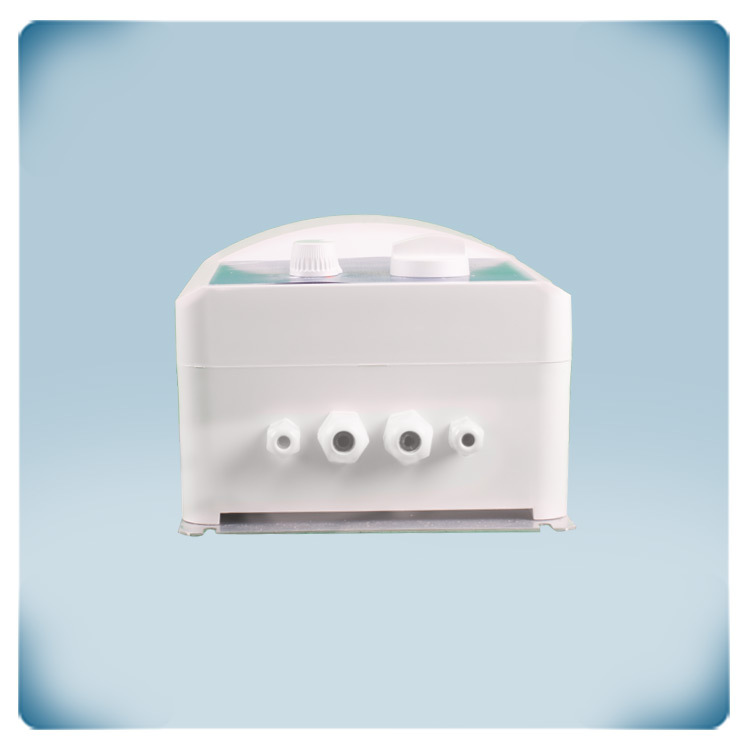

Il contenitore in plastica consente il montaggio a parete in ambienti interni (IP54).
Specifiche e descrizioni aggiuntive
Riscaldamento o raffreddamento?
Questo regolatore di velocità del ventilatore a 5 livelli richiede una sonda di temperatura opzionale PT500 per misurare la temperatura ambiente. In modalità riscaldamento, il ventilatore si attiva quando la temperatura misurata scende al di sotto della temperatura impostata. Quando la temperatura misurata è superiore alla temperatura selezionata, il ventilatore si disattiva. In modalità raffreddamento, la funzionalità è invertita. Tramite un ponticello, è possibile selezionare la modalità di riscaldamento o raffreddamento.
Sensore di temperatura PT500
La temperatura ambiente viene misurata tramite il sensore di temperatura PT500. Questo sensore di temperatura è disponibile in diversi tipi di contenitori. I sensori di temperatura PT500 sono termometri a resistenza in platino. Il loro valore di resistenza di uscita cambia in base alla temperatura misurata. A 0 °C un sensore PT500 ha un valore di resistenza di 500 Ohm. Quando la temperatura misurata aumenta, aumenta anche il valore di uscita. Tuttavia, il cavo di questi sensori ha anche un valore di resistenza. Più lungo è il cavo, più alto è il valore di resistenza. Lunghezze di cavo eccessivamente lunghe potrebbero influenzare la temperatura misurata. Pertanto, è consigliabile limitare le lunghezze dei cavi di questo tipo di sensori. Maggiore è la lunghezza del cavo, maggiore è il rischio di misurazioni errate e inaccurate.
Selezione manuale o automatica della velocità del ventilatore?
Tramite il commutatore rotativo, la velocità del ventilatore può essere regolata manualmente. Se viene selezionato 'Auto', la velocità del ventilatore aumenterà automaticamente in 5 fasi man mano che la temperatura ambiente scende al di sotto della temperatura selezionata. Maggiore è la differenza, maggiore sarà la velocità del ventilatore. In modalità raffreddamento, la velocità del ventilatore aumenterà se la temperatura misurata supera la temperatura selezionata (modalità Auto).

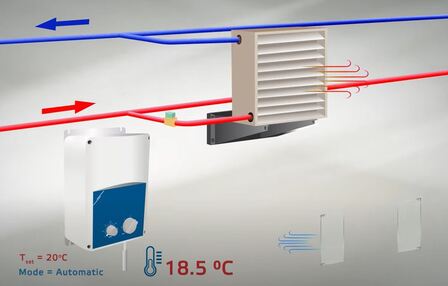

Scambio termico di uno schema di convettore
Uscita non regolata
In modalità riscaldamento, l'uscita non regolata si attiva quando la temperatura ambiente è inferiore alla temperatura selezionata. In modalità raffreddamento, l'operazione è invertita. In questa applicazione, l'uscita non regolata controlla la valvola di fornitura di acqua calda (modalità riscaldamento). L'uscita non regolata è sia acesso (230 VAC) che spento (0 VAC). La corrente massima dell'uscita non regolata è di 2 A (carichi resistivi).
In modalità riscaldamento, l'uscita non regolata viene utilizzata tipicamente per controllare una valvola dell'acqua per regolare il flusso di acqua calda o un relè per attivare un riscaldatore elettrico. L'uscita non regolata si attiva simultaneamente con il ventilatore. Quando il ventilatore è in funzione, il riscaldatore viene attivato.
Tecnologia dell'autotrasformatore
La tecnologia dell'autotrasformatore viene utilizzata per ridurre la tensione del motore e la velocità del ventilatore in 5 fasi. Questo regolatore è quindi adatto solo per motori controllabili in tensione. Se non sei sicuro che il tuo motore sia controllabile in tensione, è meglio contattare il produttore del motore. La tecnologia dell'autotrasformatore è molto affidabile e robusta. Genera una tensione del motore con una forma di onda sinusoidale perfetta. Ciò si traduce in un funzionamento estremamente silenzioso del motore e in una durata di vita prolungata. Un'apposita verniciatura impregnata riduce il rumore elettrico degli autotrasformatori.
Contenitore robusto
Assicurarsi che il regolatore di velocità del ventilatore possa raffreddare sufficientemente. È preferibile installarlo in un luogo asciutto e fresco, possibilmente non alla luce diretta del sole. Il contenitore è progettato e realizzato internamente. Utilizziamo plastica di alta qualità r-ABS VO (UL94). Questo materiale è autoestinguente, molto resistente e offre una buona protezione contro gli impatti. Offre una protezione IP54 contro l'ingresso di polvere e acqua. Questo regolatore di velocità del ventilatore può essere installato su una parete o un pannello in ambienti interni.
Questo regolatore di velocità del ventilatore a 5 livelli richiede una sonda di temperatura opzionale PT500 per misurare la temperatura ambiente. In modalità riscaldamento, il ventilatore si attiva quando la temperatura misurata scende al di sotto della temperatura impostata. Quando la temperatura misurata è superiore alla temperatura selezionata, il ventilatore si disattiva. In modalità raffreddamento, la funzionalità è invertita. Tramite un ponticello, è possibile selezionare la modalità di riscaldamento o raffreddamento.
Sensore di temperatura PT500
La temperatura ambiente viene misurata tramite il sensore di temperatura PT500. Questo sensore di temperatura è disponibile in diversi tipi di contenitori. I sensori di temperatura PT500 sono termometri a resistenza in platino. Il loro valore di resistenza di uscita cambia in base alla temperatura misurata. A 0 °C un sensore PT500 ha un valore di resistenza di 500 Ohm. Quando la temperatura misurata aumenta, aumenta anche il valore di uscita. Tuttavia, il cavo di questi sensori ha anche un valore di resistenza. Più lungo è il cavo, più alto è il valore di resistenza. Lunghezze di cavo eccessivamente lunghe potrebbero influenzare la temperatura misurata. Pertanto, è consigliabile limitare le lunghezze dei cavi di questo tipo di sensori. Maggiore è la lunghezza del cavo, maggiore è il rischio di misurazioni errate e inaccurate.
Selezione manuale o automatica della velocità del ventilatore?
Tramite il commutatore rotativo, la velocità del ventilatore può essere regolata manualmente. Se viene selezionato 'Auto', la velocità del ventilatore aumenterà automaticamente in 5 fasi man mano che la temperatura ambiente scende al di sotto della temperatura selezionata. Maggiore è la differenza, maggiore sarà la velocità del ventilatore. In modalità raffreddamento, la velocità del ventilatore aumenterà se la temperatura misurata supera la temperatura selezionata (modalità Auto).
Scambio termico di uno schema di convettore
Uscita non regolata
In modalità riscaldamento, l'uscita non regolata si attiva quando la temperatura ambiente è inferiore alla temperatura selezionata. In modalità raffreddamento, l'operazione è invertita. In questa applicazione, l'uscita non regolata controlla la valvola di fornitura di acqua calda (modalità riscaldamento). L'uscita non regolata è sia acesso (230 VAC) che spento (0 VAC). La corrente massima dell'uscita non regolata è di 2 A (carichi resistivi).
In modalità riscaldamento, l'uscita non regolata viene utilizzata tipicamente per controllare una valvola dell'acqua per regolare il flusso di acqua calda o un relè per attivare un riscaldatore elettrico. L'uscita non regolata si attiva simultaneamente con il ventilatore. Quando il ventilatore è in funzione, il riscaldatore viene attivato.
Tecnologia dell'autotrasformatore
La tecnologia dell'autotrasformatore viene utilizzata per ridurre la tensione del motore e la velocità del ventilatore in 5 fasi. Questo regolatore è quindi adatto solo per motori controllabili in tensione. Se non sei sicuro che il tuo motore sia controllabile in tensione, è meglio contattare il produttore del motore. La tecnologia dell'autotrasformatore è molto affidabile e robusta. Genera una tensione del motore con una forma di onda sinusoidale perfetta. Ciò si traduce in un funzionamento estremamente silenzioso del motore e in una durata di vita prolungata. Un'apposita verniciatura impregnata riduce il rumore elettrico degli autotrasformatori.
Contenitore robusto
Assicurarsi che il regolatore di velocità del ventilatore possa raffreddare sufficientemente. È preferibile installarlo in un luogo asciutto e fresco, possibilmente non alla luce diretta del sole. Il contenitore è progettato e realizzato internamente. Utilizziamo plastica di alta qualità r-ABS VO (UL94). Questo materiale è autoestinguente, molto resistente e offre una buona protezione contro gli impatti. Offre una protezione IP54 contro l'ingresso di polvere e acqua. Questo regolatore di velocità del ventilatore può essere installato su una parete o un pannello in ambienti interni.
