Dichiarazione di conformità UE
Regolatore dei giri per ventilatori AC 400 V ingresso analogico 1,5 A
Descrizione del prodotto
Questo controller a trasformatore dispone di un'entrata analogica da 0 a 10 V. Controlla motori trifase da 400 volt con una corrente massima del motore (combinata) di 1,5 A.
La tensione del motore viene ridotta in cinque passaggi per gestire la velocità utilizzando la tecnologia dell'autotrasformatore. Un segnale di controllo analogico (0-10 V) o un potenziometro esterno viene utilizzato per selezionare uno dei cinque livelli disponibili. Una precisa tensione di uscita sinusoidale assicura un funzionamento silenzioso del motore.
Se la funzione di monitoraggio TK rileva un surriscaldamento, spegne il motore.
Il montaggio a parete è possibile con il contenitore con protezione IP54.
La tensione di alimentazione è di 400 VAC.
Specifiche e descrizioni aggiuntive
Cos'è un controller a trasformatore?
Il controller a trasformatore regola la velocità del ventilatore su vari livelli riducendo la tensione del motore. Questo viene fatto tramite autotrasformatore. Questa tecnologia è molto affidabile e robusta. Genera una tensione motore con una perfetta forma sinusoidale. Questa tecnologia garantisce un funzionamento silenzioso del motore e una lunga durata. Uno speciale rivestimento impregnante riduce il rumore elettrico degli autotrasformatori.
Il controller a trasformatore regola la velocità del ventilatore su vari livelli riducendo la tensione del motore. Questo viene fatto tramite autotrasformatore. Questa tecnologia è molto affidabile e robusta. Genera una tensione motore con una perfetta forma sinusoidale. Questa tecnologia garantisce un funzionamento silenzioso del motore e una lunga durata. Uno speciale rivestimento impregnante riduce il rumore elettrico degli autotrasformatori.
Segnale di controllo 0-10 V.

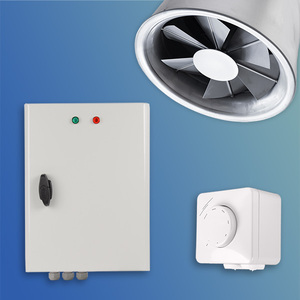

Uno dei livelli tra le velocità disponibili del ventilatore può essere selezionato tramite il segnale di ingresso 0-10 V. Se non è disponibile un segnale 0-10 V, è possibile collegare un potenziometro esterno al controller STVS4. Il potenziometro MTP-X10K-NA può essere collegato all'alimentazione a 12 VDC del controller STVS4.
Per esempio. il segnale di ingresso 2 V attiva il livello di velocità 1 (130 VAC al motore), il segnale di ingresso 4 V attiva il livello di velocità 2 (180 VAC al motore), ecc.
Uno dei livelli tra le velocità disponibili del ventilatore può essere selezionato tramite il segnale di ingresso 0-10 V. Se non è disponibile un segnale 0-10 V, è possibile collegare un potenziometro esterno al controller STVS4. Il potenziometro MTP-X10K-NA può essere collegato all'alimentazione a 12 VDC del controller STVS4.
Per esempio. il segnale di ingresso 2 V attiva il livello di velocità 1 (130 VAC al motore), il segnale di ingresso 4 V attiva il livello di velocità 2 (180 VAC al motore), ecc.
Protezione termica del motore
La seria STVS4 ha una caratteristica aggiuntiva di monitorare i contatti termici del motore (TK) o i contatti termici che misurano la temperatura nei cavi del motore. Questa funzione di monitoraggio è progettata per evitare danni al motore in caso di surriscaldamento.
Se il motore che viene controllato è dotato di contatti TK, il controllore può monitorare direttamente la temperatura dei cavi del motore attraverso questi contatti. Se la temperatura supera una determinata soglia che indica il surriscaldamento, la funzione di monitoraggio TK verrà attivata. In tal caso, il controllore disabiliterà automaticamente il motore per evitare ulteriori danni. Questo meccanismo protettivo garantisce la sicurezza e la longevità del motore evitando il funzionamento a temperature eccessive.
Tuttavia, se il motore non ha contatti TK, il controllore fornisce un metodo alternativo per simulare la temperatura normale del motore. I terminali TK del controllore devono essere collegati, creando essenzialmente una connessione che imita la presenza di contatti TK. Facendo ciò, il controllore assume che la temperatura del motore sia entro il range normale, consentendogli di funzionare senza attivare la funzione di monitoraggio TK. La simulazione della temperatura normale del motore mediante il collegamento dei terminali TK è applicabile solo quando il motore non dispone effettivamente di contatti TK. Questa funzionalità consente al controllore di essere compatibile con una gamma più ampia di motori, indipendentemente dal fatto che abbiano o meno contatti termici incorporati.
La seria STVS4 ha una caratteristica aggiuntiva di monitorare i contatti termici del motore (TK) o i contatti termici che misurano la temperatura nei cavi del motore. Questa funzione di monitoraggio è progettata per evitare danni al motore in caso di surriscaldamento.
Se il motore che viene controllato è dotato di contatti TK, il controllore può monitorare direttamente la temperatura dei cavi del motore attraverso questi contatti. Se la temperatura supera una determinata soglia che indica il surriscaldamento, la funzione di monitoraggio TK verrà attivata. In tal caso, il controllore disabiliterà automaticamente il motore per evitare ulteriori danni. Questo meccanismo protettivo garantisce la sicurezza e la longevità del motore evitando il funzionamento a temperature eccessive.
Tuttavia, se il motore non ha contatti TK, il controllore fornisce un metodo alternativo per simulare la temperatura normale del motore. I terminali TK del controllore devono essere collegati, creando essenzialmente una connessione che imita la presenza di contatti TK. Facendo ciò, il controllore assume che la temperatura del motore sia entro il range normale, consentendogli di funzionare senza attivare la funzione di monitoraggio TK. La simulazione della temperatura normale del motore mediante il collegamento dei terminali TK è applicabile solo quando il motore non dispone effettivamente di contatti TK. Questa funzionalità consente al controllore di essere compatibile con una gamma più ampia di motori, indipendentemente dal fatto che abbiano o meno contatti termici incorporati.
Ripristino automatico dopo un'interruzione di corrente
In caso di interruzione di corrente, questo controller si ripristina automaticamente. Al ripristino dell'alimentazione, il motore si riavvierà automaticamente.
In caso di interruzione di corrente, questo controller si ripristina automaticamente. Al ripristino dell'alimentazione, il motore si riavvierà automaticamente.
Uscita non regolata
Il regolatore di velocità STVS4 è dotato di un'uscita aggiuntiva non regolamentata (230 V), che è chiusa quando il motore elettrico è in funzione. Viene chiamata non regolamentata perché ha solo due posizioni - chiusa (230 V) e aperta (0 V). La corrente per questa uscita non deve superare i 2 A. Un esempio di utilizzo di questa uscita è controllare il movimento elettrico di una valvola dell'aria o dell'acqua. Quando il ventilatore è acceso, la valvola si apre e, quando è spento, si chiude. Se è necessario monitorare a distanza il funzionamento del regolatore del trasformatore, è possibile collegare una lampada all'uscita non regolamentata.
Solido contenitore
Lo scopo principale del contenitore è proteggere l'interno del regolatore da contaminanti esterni e umidità, nonché da fattori ambientali avversi. Sentera controlla attentamente la qualità dei suoi prodotti fabbricati e forniti, sia nelle parti elettriche che in quelle non elettriche. Il contenitore del regolatore STVS4 è realizzato in lamiera d'acciaio con un rivestimento di vernice protettiva e fornisce una protezione affidabile contro influenze meccaniche e altri agenti. È certificato secondo lo standard europeo EN 62208 e ha una di protezione contro polvere e umidità di IP54. Per garantire un funzionamento affidabile e sicuro, nonché per eliminare la possibilità di surriscaldamento, il regolatore deve essere installato in un luogo fresco, lontano dalla luce diretta del sole.
