Regolatore dei giri per ventilatori 400 V | funzione day-night | 11 A
Descrizione del prodotto
Questo è un regolatore a due velocità con contatti termici (TK) per motori da 400 V. La corrente massima del motore (combinata) è di 11 A.

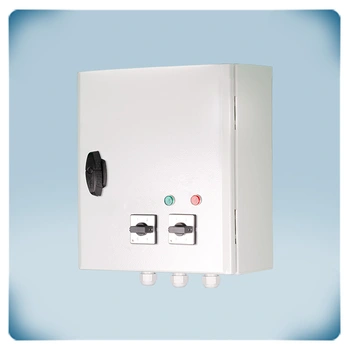

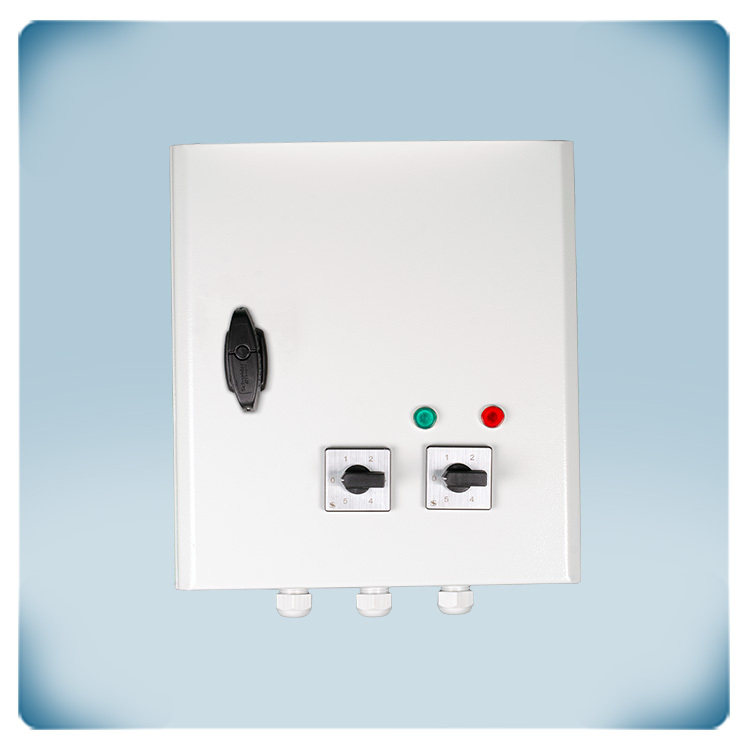

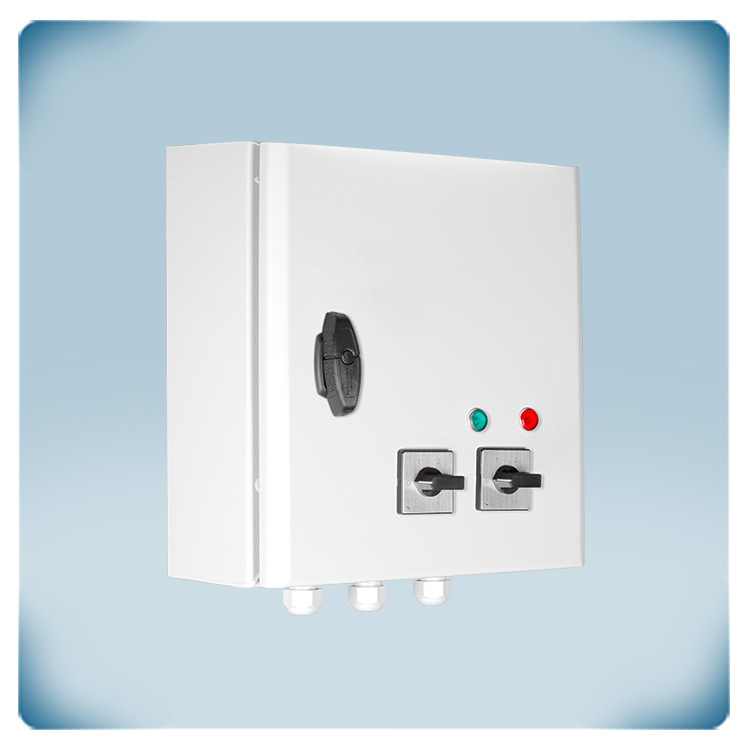

Questo regolatore dispone di due distinti interruttori a 5 posizioni per la selezione di due velocità ideali della ventola. Quando il motore è acceso, un ingresso a contatto secco può essere utilizzato per passare tra le due velocità.
Nel caso di surriscaldamento, la funzione di monitoraggio TK interrompe il motore. Il motore si riavvierà automaticamente dopo un'interruzione di corrente.
Le uscite di allarme e non regolamentate possono essere utilizzate per azionare dispositivi esterni al fine di generare segnali di allarme o convalidare il funzionamento normale.

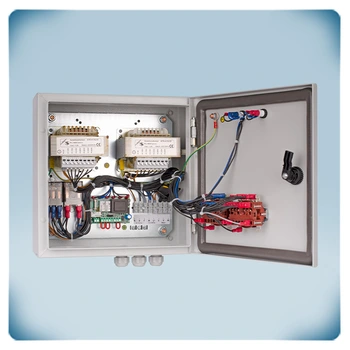

La velocità del ventilatore è controllata abbassando la tensione del motore mediante autotrasformatori. Questo metodo produce un'uscita di tensione con una forma d'onda sinusoidale perfetta, garantendo un funzionamento silenzioso del motore.
Il contenitore è montabile a parete e offre una protezione IP54 contro l'ingresso di sporco, polvere e umidità.
Specifiche e descrizioni aggiuntive
Come funziona
Il SC2A4 è progettato per controllare ventilatori trifase da 400 V utilizzando la tecnologia dell'autotrasformatore. La serie utilizza due commutatori rotativi a 5 posizioni separati per selezionare due velocità ottimali del ventilatore. Queste velocità possono essere selezionate per scenari diversi, come ad esempio una velocità elevata durante il giorno e una velocità ridotta durante la notte. Un ingresso a contatto pulito viene utilizzato per passare tra le velocità selezionate quando il motore è attivo. Ad esempio, un orologio esterno può attivare l'interruttore a velocità elevata durante il giorno e a velocità ridotta durante la notte.
Funzione giorno-notte del regolatore di velocità per ventilatori trifase da 400 V
Avvio/arresto remoto
Il motore del ventilatore può essere attivato o disattivato a distanza utilizzando due ingressi: normalmente aperto e normalmente chiuso. Quando un interruttore remoto è collegato all'ingresso normalmente aperto, può attivare o disattivare il motore. Allo stesso modo, un allarme antincendio collegato all'ingresso normalmente chiuso disabiliterà il motore in caso di allarme antincendio. Ciò fornisce flessibilità nel controllo del motore del ventilatore da remoto.
Uscita non regolamentata
Il regolatore dispone di un'ulteriore uscita non regolamentata (monofase, 230 VAC) che diventa attiva quando il motore è abilitato. Questa uscita può essere utilizzata per controllare dispositivi esterni, come indicatori di funzionamento o saracinesche. Ad esempio, quando il motore del ventilatore è disattivato, la saracinesca può essere chiusa, e quando il motore del ventilatore è attivo, la saracinesca può essere aperta.
Protezione termica del motore
Il regolatore può monitorare i contatti termici del motore (TK) che misurano la temperatura nelle avvolgiture del motore. Se il motore si surriscalda, la funzione di monitoraggio TK disabiliterà il motore per evitare danni. Se il motore non è dotato di contatti TK, i terminali TK del regolatore devono essere collegati per simulare la temperatura normale del motore.
Uscita di allarme
Viene attivata un'uscita di allarme (230 VAC, 1 A) in caso di problemi al motore, come il surriscaldamento. Questa uscita può generare avvisi o controllare segnalazioni di avvertimento. Se il motore si surriscalda, la funzione di monitoraggio TK disabiliterà il motore per evitare ulteriori danni.
Riavvio automatico dopo interruzione di corrente
In caso di interruzione di corrente, il regolatore si riavvierà automaticamente. Quando l'alimentazione viene ripristinata, il motore del ventilatore si riavvierà automaticamente. Ciò assicura che il sistema continui a funzionare senza problemi dopo interruzioni di corrente.
Connessioni
Quando si collegano i cavi per un motore del ventilatore trifase, è fondamentale seguire le istruzioni specifiche per garantire connessioni corrette e un'operazione sicura.
In primo luogo, è necessario identificare i terminali del motore. Nella maggior parte dei casi, i motori trifase hanno sei terminali etichettati come U, V e W, rappresentanti le tre fasi. Questi terminali fungono da uscite per il motore, mentre il regolatore è alimentato tramite i terminali R, S e T.
Per determinare la configurazione corretta dei cavi, è necessario fare riferimento alla targhetta del motore o alle specifiche. In particolare, verificare la tensione nominale del motore e assicurarsi che corrisponda alla tensione di alimentazione disponibile.
A seconda della tensione del motore e dell'alimentazione disponibile, potrebbe essere necessario collegare il motore in una configurazione delta (Δ) o stella (Y). La targhetta del motore o la documentazione del produttore dovrebbero fornire indicazioni sulla configurazione di cablaggio adatta per il modello specifico del motore.
Inoltre, è importante attenersi alle linee guida di messa a terra stabilite nei codici elettrici locali. Tipicamente, i motori trifase richiedono una messa a terra adeguata per scopi di sicurezza.
Seguendo queste linee guida, è possibile garantire che il cablaggio per il motore del ventilatore trifase sia eseguito correttamente e che sia raggiunta un'operazione sicura.

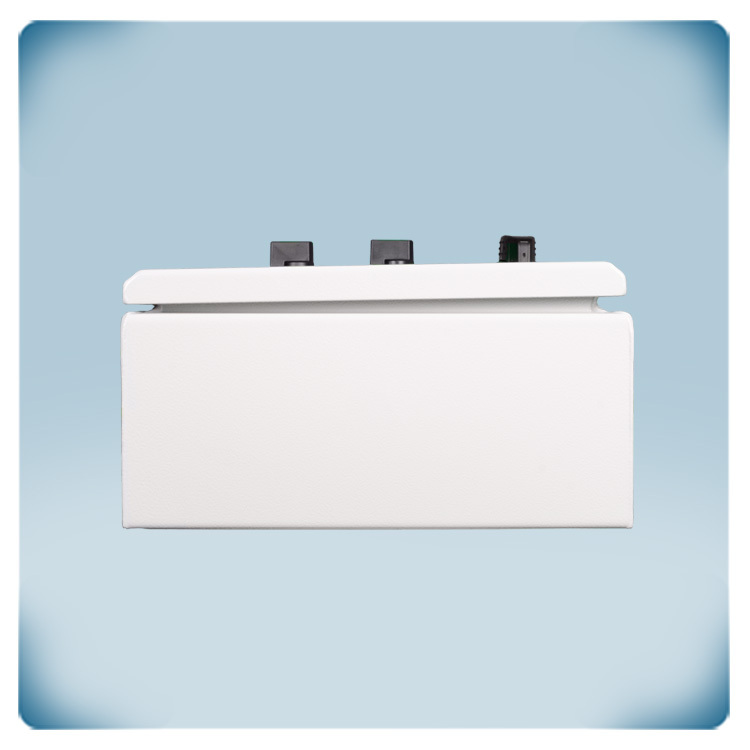

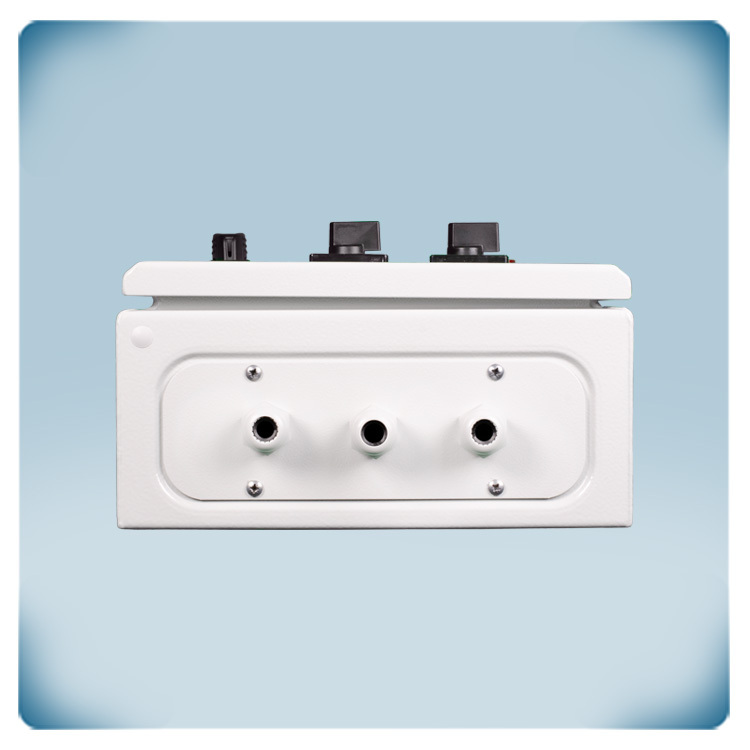

Contenitore
La serie dispone di un contenitore in lamiera d'acciaio progettati per resistere agli impatti meccanici esterni. Possono resistere a urti accidentali, collisioni o altre forze fisiche senza compromettere la struttura o gli oggetti al suo interno. Questa caratteristica è particolarmente importante in ambienti con un rischio più elevato di tali impatti, garantendo la protezione dei componenti contenuti. I contenitori hanno una finitura verniciata, che oltre a fornire un appeal estetico, funge da ulteriore strato di protezione contro la corrosione e altri fattori ambientali. La finitura verniciata contribuisce a migliorare la durata e la longevità del contenitore. Il contenitore è certificato EN 62208 e progettato per il montaggio a parete. Offre una classificazione di protezione IP54, proteggendo contro l'ingresso di sporco, polvere e umidità.
