Scheda tecnica

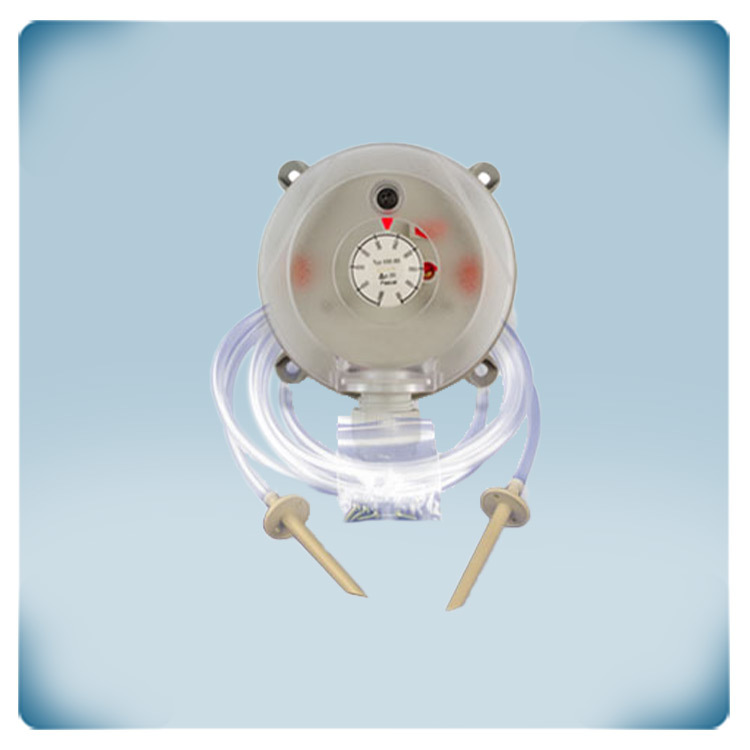

Pressostato differenziale 50 | 500 Pa, con inclusi tubi in PVC
Descrizione del prodotto
Questo pressostato differenziale rileva la sovrapressione, vuoto o pressione differenziale.
Può essere utilizzato per aria o altri gas non combustibili e non aggressivi. Il setpoint della pressione di commutazione può essere regolato tramite una manopola calibrata in scala.
Questa versione rileva la pressione differenziale nell'intervallo da 50 a 500 Pa. I contatti di uscita possono commutare un carico resistivo di max 1 A - 250 VAC.
Fornito con PSET-PVC-200, un set di tubi flessibili in PVC trasparente (lunghezza 2 mt).
Specifiche e descrizioni aggiuntive
Cos’è un interruttore di pressione differenziale?

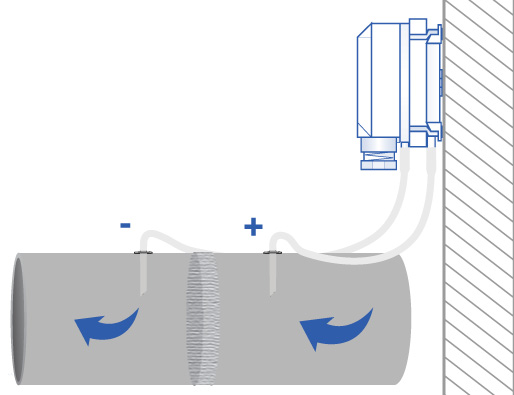

Gli interruttori di pressione differenziale rilevano le differenze di pressione tra due punti specifici. Questi interruttori presentano due porte collegate alle rispettive fonti di pressione, monitorando così la pressione differenziale tra di esse. Quando viene raggiunta una soglia predefinita, il diaframma interno all'interno dell'interruttore si sposta per stabilire o interrompere una connessione del circuito. Questo cambiamento nel circuito attiva un allarme, notificando agli utenti la variazione della pressione. Gli utenti possono preimpostare il punto di intervento dell'interruttore o regolarlo in loco.
Gli interruttori di pressione differenziale rilevano le differenze di pressione tra due punti specifici. Questi interruttori presentano due porte collegate alle rispettive fonti di pressione, monitorando così la pressione differenziale tra di esse. Quando viene raggiunta una soglia predefinita, il diaframma interno all'interno dell'interruttore si sposta per stabilire o interrompere una connessione del circuito. Questo cambiamento nel circuito attiva un allarme, notificando agli utenti la variazione della pressione. Gli utenti possono preimpostare il punto di intervento dell'interruttore o regolarlo in loco.
Un solo dispositivo, diverse applicazioni
La serie PSW di interruttori di pressione differenziale abilita e disabilita ventilatori o pompe e monitora lo stato dei filtri dell'aria nei sistemi di ventilazione e nelle unità di trattamento dell'aria. Possono essere utilizzati anche in unità di trattamento dell'aria con scambiatori di calore per proteggere le unità dal congelamento o i riscaldatori elettrici dei condotti dal surriscaldamento. Il valore della pressione differenziale si regola tramite una manopola sotto il coperchio dell'interruttore. La serie è progettata per monitorare la sovrappressione, il vuoto e la pressione differenziale dell'aria o di altri gas non combustibili e non aggressivi. È particolarmente adatta per monitorare filtri e ventilatori, per proteggere i riscaldatori dai surriscaldamenti, per controllare il flusso d'aria nei condotti di ventilazione o per la protezione dal gelo.
Possono essere combinati con PSET-PVC - ugelli di collegamento e tubi di plastica lunghi 2 metri con set di viti di montaggio.
Qualità senza rivali
L'uscita a contatto secco ha una vita media di servizio di 10.000.000 operazioni. Le valutazioni dei contatti sono di 1 A per carichi resistivi o 0,4 A per carichi induttivi (250 VAC). È importante ricordare che l'interruttore di pressione differenziale non deve essere installato capovolto con pressioni di intervento inferiori a 50 Pa!
Facile da installare e utilizzare
È sufficiente montare il dispositivo su una superficie adatta. Il connettore P1 è per la pressione più alta o il vuoto più basso; il connettore P2 è per la pressione più bassa o il vuoto più alto. Il contatto 3 - 2 si chiude e il contatto 3 – 1 si apre quando la pressione differenziale aumenta.
Tubbi PVC inclusi
Il set include tubi in PVC trasparente e ugelli in plastica r-ABS di alta qualità, resistenti al calore e molto robusti. I tubi, con un diametro di 7 mm e una lunghezza di 2 m, collegano un sensore di pressione differenziale al sistema di condotti per misurare o controllare la pressione differenziale [Pa] o il flusso d'aria [m³/hr]. La pressione di lavoro massima è di 10.000 Pa, con una temperatura operativa massima di 60 °C.
Involucro solido
La copertura in plastica protegge dall'ingresso di polvere, sporco e acqua. In combinazione con la copertura in plastica, la classe di protezione è IP54.
