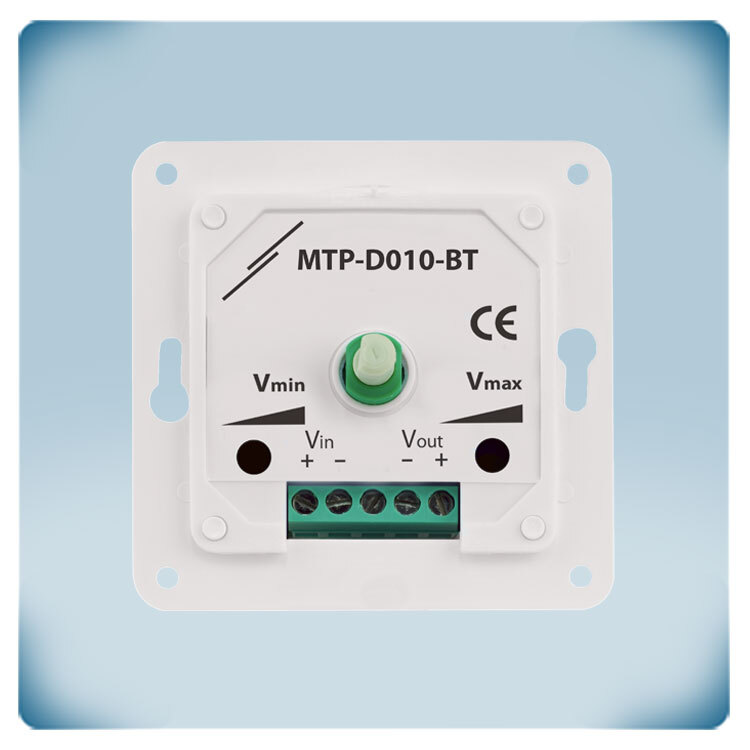

Potenziometro HVAC | senza posizione OFF | Alim. 3-15 VDC
Descrizione del prodotto
Questo potenziometro controlla i ventilatori EC o gli attuatori per serrande. Può anche controllare in remoto i regolatori di velocità per ventilatori AC o i convertitori di frequenza. La tensione di alimentazione deve essere compresa tra 3 e 15 V CC. Il segnale di uscita variabile continuo può essere impostato tramite una manopola. Questa manopola non ha una posizione OFF. Quando la manopola viene ruotata completamente in senso antiorario, il segnale di controllo sarà al livello minimo. I livelli alto e basso sono regolabili tramite due trimmer: livello basso tra 10—70% e livello alto tra 30-100%. Il contenitore a prova di acqua e polvere consente il montaggio a incasso (IP44) o il montaggio su superficie (IP54).
Specifiche e descrizioni aggiuntive
Qual è lo scopo di un potenziometro HVAC?
Il segnale di controllo (potenziometro di uscita) aumenta o diminuisce in base alla posizione della manopola. Questo segnale di controllo può controllare direttamente i ventilatori EC o gli attuatori per serrande. Può anche controllare a distanza i regolatori di velocità per ventilatori CA (serie EVS o MVS) o i convertitori di frequenza (serie FI-E). Per esempio. il potenziometro può essere installato nel soggiorno mentre il regolatore di velocità del ventilatore si trova in un locale tecnico o armadio elettrico.
Livello minimo e massimo regolabili
Per alcune applicazioni, è desiderabile regolare il limite inferiore e il limite superiore del segnale di controllo. Alcuni motori EC o attuatori per serrande non possono gestire segnali di controllo troppo bassi. Il limite inferiore del segnale di controllo può essere regolato tramite un trimmer incorporato. A volte, un ventilatore è sovradimensionato. In tal caso, il limite superiore del segnale di controllo può essere ridotto tramite il trimmer che regola il limite massimo. Ciò limiterà la velocità massima del ventilatore.
Per alcune applicazioni, è desiderabile regolare il limite inferiore e il limite superiore del segnale di controllo. Alcuni motori EC o attuatori per serrande non possono gestire segnali di controllo troppo bassi. Il limite inferiore del segnale di controllo può essere regolato tramite un trimmer incorporato. A volte, un ventilatore è sovradimensionato. In tal caso, il limite superiore del segnale di controllo può essere ridotto tramite il trimmer che regola il limite massimo. Ciò limiterà la velocità massima del ventilatore.
Quali sono i limiti del segnale di controllo?
Dipende dalla tensione di alimentazione dell'MTP-D. La tensione fornita deve essere compresa tra 3 e 15 VDC. Il valore minimo può quindi essere impostato tra il 10 e il 70% della tensione fornita. Il valore massimo può essere impostato tra il 30 e il 100% della tensione fornita. Verificare sempre che i limiti applicati in combinazione con la tensione fornita producano un segnale di uscita conforme alle specifiche del dispositivo collegato.
Per esempio. se la tensione fornita è 15 VDC e il limite alto è impostato al 100%, il dispositivo collegato deve essere in grado di gestire un segnale di controllo fino a 15 VDC.
Dipende dalla tensione di alimentazione dell'MTP-D. La tensione fornita deve essere compresa tra 3 e 15 VDC. Il valore minimo può quindi essere impostato tra il 10 e il 70% della tensione fornita. Il valore massimo può essere impostato tra il 30 e il 100% della tensione fornita. Verificare sempre che i limiti applicati in combinazione con la tensione fornita producano un segnale di uscita conforme alle specifiche del dispositivo collegato.
Per esempio. se la tensione fornita è 15 VDC e il limite alto è impostato al 100%, il dispositivo collegato deve essere in grado di gestire un segnale di controllo fino a 15 VDC.
Senza posizione OFF
In alcune occasioni, è tecnicamente o legalmente richiesto per garantire che si sia sempre un'afflusso minimo di aria in tutte le circostanze. Poiché questo potenziometro non ha una posizione OFF, il segnale di controllo non raggiungerà mai 0 V. Anche quando la manopola è nella posizione minima (ruotata in senso antiorario), il segnale di controllo sarà al valore minimo. Questo livello basso può essere regolato tramite il trimmer incorporato.
In alcune occasioni, è tecnicamente o legalmente richiesto per garantire che si sia sempre un'afflusso minimo di aria in tutte le circostanze. Poiché questo potenziometro non ha una posizione OFF, il segnale di controllo non raggiungerà mai 0 V. Anche quando la manopola è nella posizione minima (ruotata in senso antiorario), il segnale di controllo sarà al valore minimo. Questo livello basso può essere regolato tramite il trimmer incorporato.
