Potenziometro HVAC | Senza posizione OFF | 5-24 VDC
Descrizione del prodotto
Presentiamo l'SDP-E0US-BT, la tua soluzione per il controllo di precisione nei sistemi di ventilazione. Progettato con funzionalità avanzate, questo potenziometro offre controllo su ventilatori EC, attuatori per serrande, regolatori di velocità per ventilatori AC o inverter di frequenza. Con un intervallo di tensione di alimentazione da 5 a 24 VDC, si adatta perfettamente a diverse situazioni.
Comanda con un segnale di uscita variabile continuo, impostato manualmente tramite la sua manopola rotativa. L'SDP-E0US-BT è privo di una posizione OFF, quindi non dovrai preoccuparti di spegnere accidentalmente il sistema. Regola il tuo sistema con livelli alti e bassi tramite due trimmer di precisione nell'intervallo 0 - 100% della tensione fornita. Questa caratteristica unica ti permette di invertire l'uscita di controllo, offrendo flessibilità dal minimo al massimo o viceversa.
Costruito per durare, l'SDP-E0US-BT vanta una custodia a prova di schizzi, consentendo il montaggio a incasso (IP44) o a superficie (IP54). Questa versatilità assicura prestazioni affidabili in vari ambienti, offrendo tranquillità per le tue esigenze di controllo della ventilazione. Che tu stia cercando efficienza, precisione o adattabilità, l'SDP-E0US-BT si distingue come la scelta ideale per il controllo dei sistemi di ventilazione. Eleva la tua esperienza di controllo con un dispositivo che mette il potere nelle tue mani, offrendo una perfetta combinazione di funzionalità e durata.
Specifiche e descrizioni aggiuntive
Potenziometro HVAC
Questo potenziometro genera un'uscita analogica o un segnale di controllo per gestire altri dispositivi come un ventilatore EC o un regolatore di velocità per ventilatori. Il segnale di controllo (uscita del potenziometro) aumenta o diminuisce in base alla posizione della manopola rotativa. Questo segnale di controllo può gestire direttamente ventilatori EC o attuatori per serrande. Può anche controllare a distanza regolatori di velocità per ventilatori AC (come le serie EVS o MVS di Sentera) o convertitori di frequenza (serie FI-E). Ad esempio, questo potenziometro può essere installato nel soggiorno mentre il regolatore di velocità del ventilatore può essere situato in una stanza tecnica o in un quadro elettrico.
Questo potenziometro genera un'uscita analogica o un segnale di controllo per gestire altri dispositivi come un ventilatore EC o un regolatore di velocità per ventilatori. Il segnale di controllo (uscita del potenziometro) aumenta o diminuisce in base alla posizione della manopola rotativa. Questo segnale di controllo può gestire direttamente ventilatori EC o attuatori per serrande. Può anche controllare a distanza regolatori di velocità per ventilatori AC (come le serie EVS o MVS di Sentera) o convertitori di frequenza (serie FI-E). Ad esempio, questo potenziometro può essere installato nel soggiorno mentre il regolatore di velocità del ventilatore può essere situato in una stanza tecnica o in un quadro elettrico.
Livello minimo e massimo regolabile
Per alcune applicazioni, è necessario regolare i limiti inferiore e superiore del segnale di controllo. Alcuni motori EC o attuatori per serrande non possono gestire segnali di controllo troppo bassi. Il limite inferiore può essere regolato tramite un trimmer di regolazione minimo integrato. A volte, un ventilatore è sovradimensionato. In questo caso, il limite superiore del segnale di controllo può essere ridotto tramite il trimmer di regolazione massimo per limitare la velocità massima del ventilatore.
Per alcune applicazioni, è necessario regolare i limiti inferiore e superiore del segnale di controllo. Alcuni motori EC o attuatori per serrande non possono gestire segnali di controllo troppo bassi. Il limite inferiore può essere regolato tramite un trimmer di regolazione minimo integrato. A volte, un ventilatore è sovradimensionato. In questo caso, il limite superiore del segnale di controllo può essere ridotto tramite il trimmer di regolazione massimo per limitare la velocità massima del ventilatore.

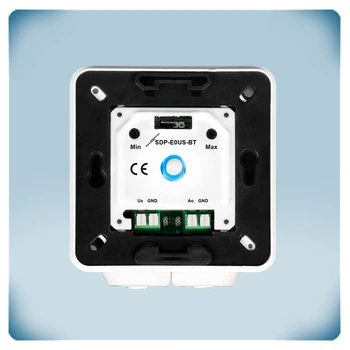

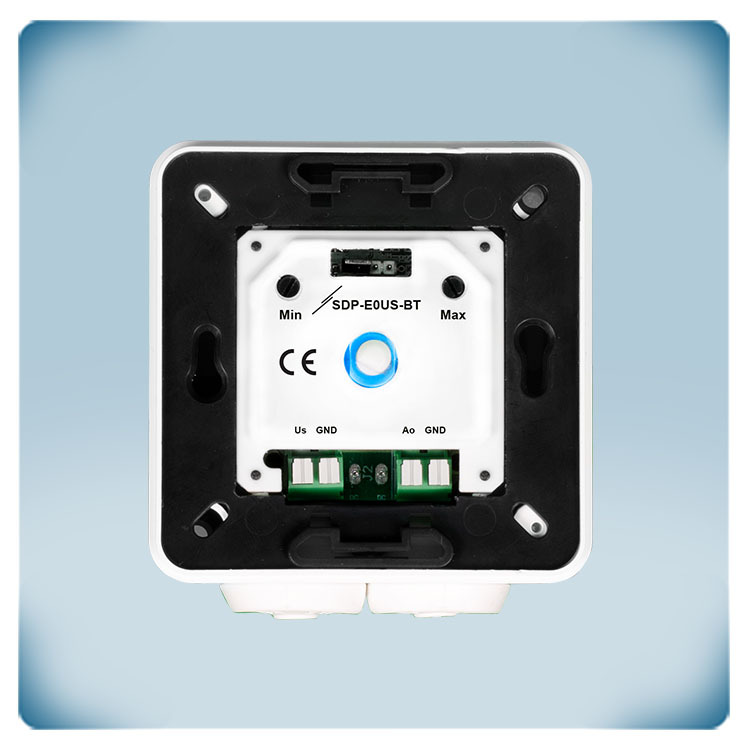

Jumper per la selezione della modalità di uscita
La modalità di uscita viene selezionata manualmente utilizzando un jumper posizionato sui pin di intestazione. Se posto sui pin 1 e 2, la modalità di uscita è tensione; se posto sui pin 2 e 3, è corrente; se collegato ai pin 3 e 4, è PWM.
La modalità di uscita viene selezionata manualmente utilizzando un jumper posizionato sui pin di intestazione. Se posto sui pin 1 e 2, la modalità di uscita è tensione; se posto sui pin 2 e 3, è corrente; se collegato ai pin 3 e 4, è PWM.
Limiti del segnale di controllo
I livelli alto e basso sono regolabili tramite due trimmer. Entrambi i livelli di uscita minimo e massimo possono essere regolati nell'intervallo 0 - 100% della tensione di alimentazione. La tensione di alimentazione deve essere compresa tra 5 e 24 VDC. Questo consente di invertire l'uscita di controllo. Se il livello di uscita minimo è impostato più basso del livello di uscita massimo, il potenziometro funzionerà dal minimo al massimo, impostazione di fabbrica predefinita. Se il livello di uscita minimo è impostato più alto del livello di uscita massimo, il potenziometro funzionerà dal massimo al minimo.
I livelli alto e basso sono regolabili tramite due trimmer. Entrambi i livelli di uscita minimo e massimo possono essere regolati nell'intervallo 0 - 100% della tensione di alimentazione. La tensione di alimentazione deve essere compresa tra 5 e 24 VDC. Questo consente di invertire l'uscita di controllo. Se il livello di uscita minimo è impostato più basso del livello di uscita massimo, il potenziometro funzionerà dal minimo al massimo, impostazione di fabbrica predefinita. Se il livello di uscita minimo è impostato più alto del livello di uscita massimo, il potenziometro funzionerà dal massimo al minimo.
Posizione OFF
La manopola rotativa ha una posizione OFF: quando la manopola rotativa viene girata completamente in senso antiorario, il segnale di controllo verrà disabilitato. Quando la manopola viene girata in senso orario, si scatta fuori dalla posizione OFF. Il segnale di controllo salterà immediatamente al suo livello minimo. Se un ventilatore EC è collegato al potenziometro, inizierà ad accelerare verso la bassa velocità. Il ventilatore EC non può mai essere abilitato a una velocità inferiore alla velocità minima selezionata.
La manopola rotativa ha una posizione OFF: quando la manopola rotativa viene girata completamente in senso antiorario, il segnale di controllo verrà disabilitato. Quando la manopola viene girata in senso orario, si scatta fuori dalla posizione OFF. Il segnale di controllo salterà immediatamente al suo livello minimo. Se un ventilatore EC è collegato al potenziometro, inizierà ad accelerare verso la bassa velocità. Il ventilatore EC non può mai essere abilitato a una velocità inferiore alla velocità minima selezionata.
Applicazioni pratiche del potenziometro
Il potenziometro HVAC può essere installato nel soggiorno per un comodo accesso, mentre il regolatore di velocità del ventilatore può essere collocato in una stanza tecnica o in un quadro elettrico. Questo setup permette di gestire facilmente la ventilazione senza necessità di accedere fisicamente al regolatore principale.
Il potenziometro HVAC può essere installato nel soggiorno per un comodo accesso, mentre il regolatore di velocità del ventilatore può essere collocato in una stanza tecnica o in un quadro elettrico. Questo setup permette di gestire facilmente la ventilazione senza necessità di accedere fisicamente al regolatore principale.
Cos'è un segnale di controllo?
Un segnale di controllo è un segnale elettrico utilizzato per comunicare informazioni da un dispositivo di controllo, come un controller HVAC, a un attuatore, come un ventilatore o una valvola. Questo segnale determina il comportamento dell'attuatore, regolando parametri come la velocità del ventilatore o la posizione della valvola. I segnali di controllo possono essere analogici (ad esempio, 0-10 VDC) o digitali e sono essenziali per il funzionamento efficiente dei sistemi di automazione e controllo.
Un segnale di controllo è un segnale elettrico utilizzato per comunicare informazioni da un dispositivo di controllo, come un controller HVAC, a un attuatore, come un ventilatore o una valvola. Questo segnale determina il comportamento dell'attuatore, regolando parametri come la velocità del ventilatore o la posizione della valvola. I segnali di controllo possono essere analogici (ad esempio, 0-10 VDC) o digitali e sono essenziali per il funzionamento efficiente dei sistemi di automazione e controllo.
Senza posizione OFF
In alcune occasioni, è tecnicamente o legalmente richiesto garantire un flusso minimo d'aria in tutte le circostanze. Poiché questo potenziometro non ha una posizione OFF, il segnale di controllo non raggiungerà mai 0 V. Anche quando la manopola rotativa è in posizione minima (girata in senso antiorario), il segnale di controllo sarà al valore minimo. Questo livello minimo può essere regolato tramite il trimmer integrato.
In alcune occasioni, è tecnicamente o legalmente richiesto garantire un flusso minimo d'aria in tutte le circostanze. Poiché questo potenziometro non ha una posizione OFF, il segnale di controllo non raggiungerà mai 0 V. Anche quando la manopola rotativa è in posizione minima (girata in senso antiorario), il segnale di controllo sarà al valore minimo. Questo livello minimo può essere regolato tramite il trimmer integrato.
