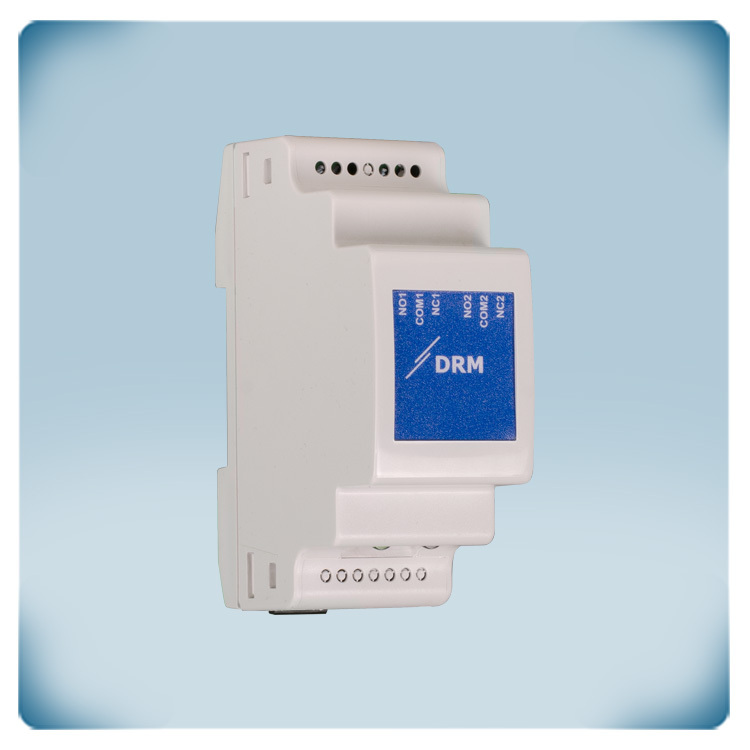

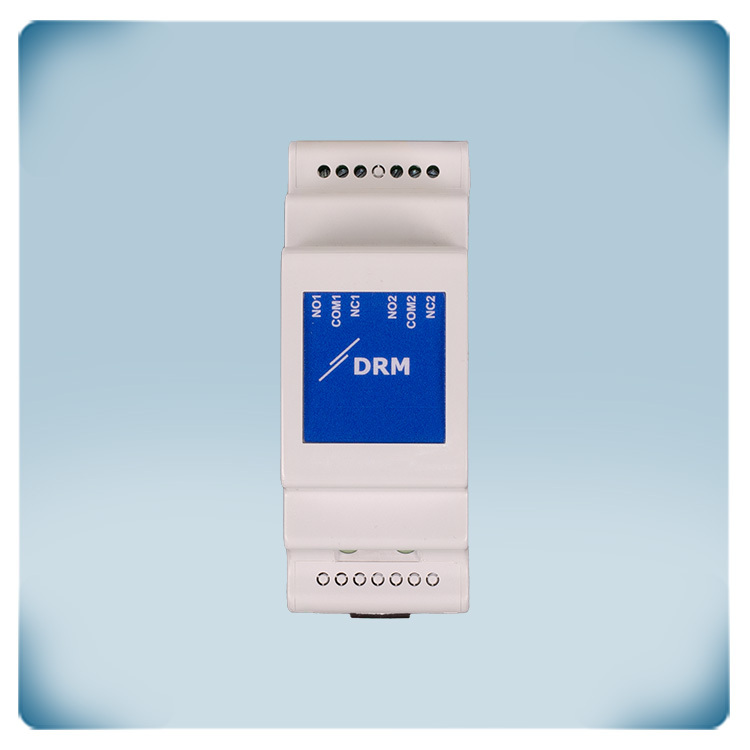

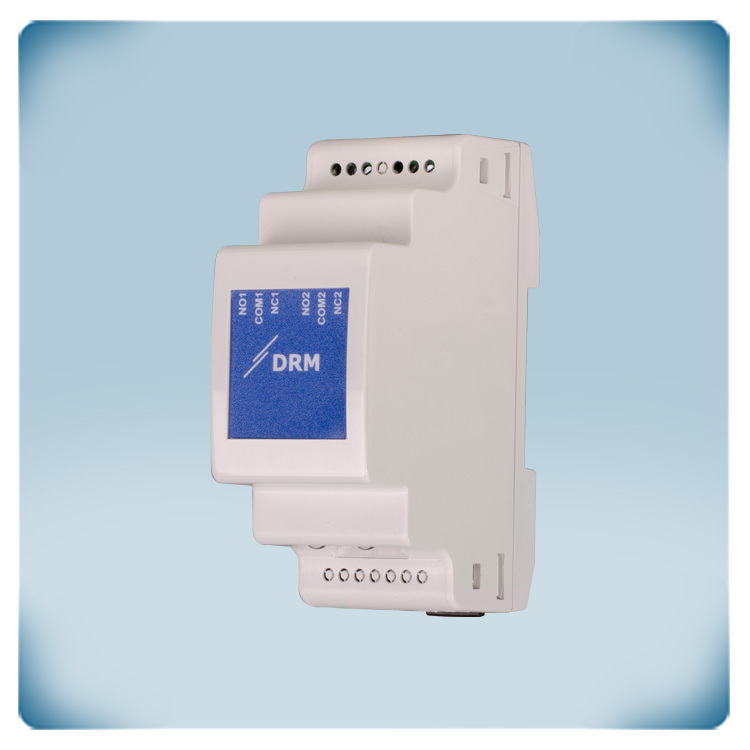

Modulo I/O Modbus | 2 uscite relè
Descrizione del prodotto
Modulo Modbus IO con 2 uscite relè. Progettato per il montaggio su guida DIN.
Le uscite a relè hanno una portata massima di 5 A per carichi resistivi.
La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC possono essere collegate tramite la presa RJ45.
Specifiche e descrizioni aggiuntive
Info sulla serie
Questo modulo I/O è controllato mediante il protocollo Modbus RTU. Il protocollo Modbus RTU è un protocollo di comunicazione ampiamente utilizzato e popolare nei sistemi di controllo industriale. È comunemente impiegato per collegare vari dispositivi, come sensori, attuatori e moduli I/O.
Il modulo I/O è costituito da canali di ingresso e uscita. I canali di ingresso ricevono segnali di controllo dal sistema di controllo (ad esempio segnali digitali o segnali di tensione) ei canali di uscita forniscono uscite commutate ai dispositivi esterni.
Questo modulo è controllato dal sistema BMS attraverso un'interfaccia di comunicazione Modbus che rende il modulo abbastanza facile da usare. Grazie alla sua rapida comunicazione e trasmissione dei dati che consente tempi di risposta rapidi e comunicazione ad alta velocità tra dispositivi, stabilità, affidabilità e sicurezza, il DRM è una scelta eccellente per le apparecchiature di controllo industriale.
Come funziona?
La serie DRM è costituita da moduli di uscita Modbus dotati di contatti a relè azionati meccanicamente per aprirsi/chiudersi mediante una forza magnetica per attivare o disattivare segnali, correnti e tensioni. Questi relè possono essere commutati scrivendo il valore '1' nei corrispondenti registri di mantenimento Modbus. Questa operazione può essere eseguita da un sistema BMS o dal dispositivo master Modbus. Una panoramica completa delle impostazioni regolabili e di tutti i registri Modbus può essere scaricata dal nostro sito Web (mappa dei registri Modbus). Se necessario, tutte le impostazioni dei parametri possono essere ripristinate ai valori predefiniti di fabbrica scrivendo il valore '1' nel registro Modbus Holding 10.
Uscite relè

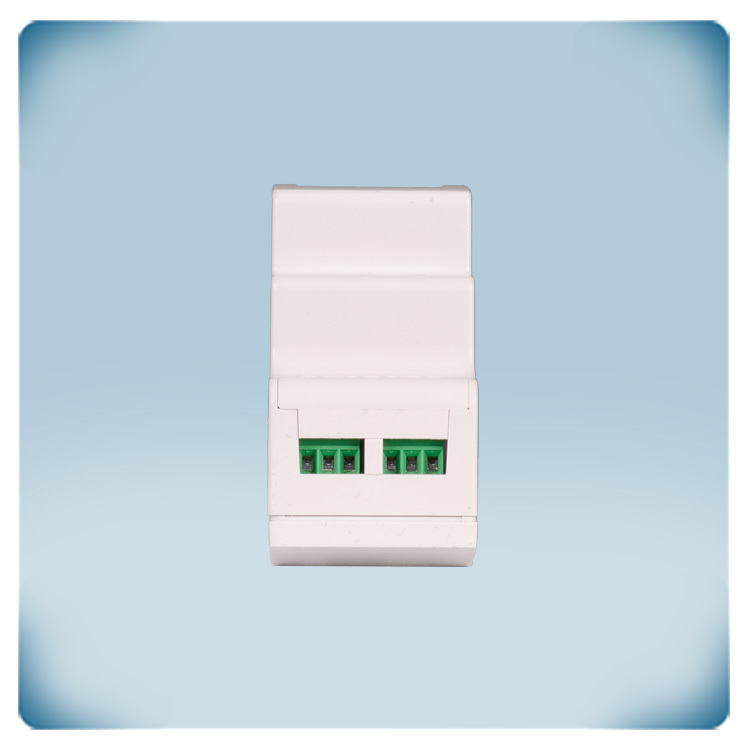

DRM-M-02 ha due uscite relè con scambio. Questo tipo di contatto ha un contatto normalmente aperto o uno normalmente chiuso. Quando viene attivato da un attuatore di commutazione o da un relè eccitato, il contatto di commutazione cambia stato. La massima corrente di commutazione per entrambi i contatti del relè è di 5 A per carichi resistivi. La tensione di commutazione massima è di 220 VDC o 250 VAC.
Indicazione LED

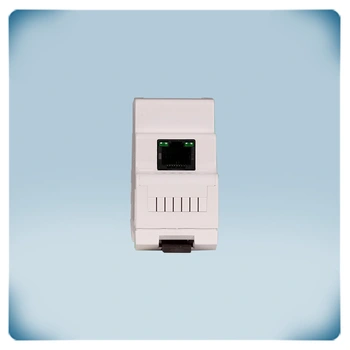

La presenza di due LED verdi sulla presa RJ45 del modulo, con indicazioni specifiche, è uno standard industriale comune, in particolare per la comunicazione Modbus. Le funzionalità del LED sono:
- LED sinistro (indicatore di alimentazione): questo LED si accende quando il modulo viene alimentato. Serve come indicazione generale che il modulo riceve l'energia elettrica necessaria per funzionare.
- LED destro (indicatore di comunicazione Modbus): questo LED si illumina quando è stata stabilita una comunicazione Modbus tra il modulo e un altro dispositivo sulla rete. Indica che il modulo sta inviando o ricevendo attivamente messaggi Modbus, facilitando lo scambio di dati e la comunicazione con altri dispositivi.
Questi indicatori LED forniscono un prezioso feedback visivo sullo stato operativo del modulo, aiutando gli utenti a monitorare a colpo d'occhio l'alimentazione e l'attività di comunicazione Modbus.
Connessione
Il collegamento del dispositivo è molto semplice. Tutto quello che devi fare è crimpare il cavo RJ45 per il collegamento a Modbus RTU e collegarlo alla presa, mentre i fili sono collegati al dispositivo senza la necessità di smontare l'unità. Questo è tutto, è pensato per essere facile, non sono necessari strumenti speciali!
Montaggio su guida DIN
Questo modulo è montato su guida DIN all'interno di un quadro elettrico. L'elettronica su guida DIN esiste da molto tempo e sta diventando sempre più popolare nelle applicazioni industriali in un'ampia gamma di settori. L'installazione è molto semplice: basta montare il dispositivo sulla guida e bloccarlo utilizzando il perno nella parte inferiore del dispositivo. Il grado di protezione dall'ingresso del contenitore è IP30, protetto da sporco e polvere. Inoltre, per garantire la lunga durata e l'affidabilità del prodotto, il suo contenitore è progettato e prodotto internamente utilizzando una miscela di plastica PC-ABS di alta qualità che combina la tenacità e la resistenza al calore offerte dal PC con la duttilità e la lavorabilità offerte dal materiale ABS.
