Dichiarazione di conformità UE
Comm. di controllo a 3 posizioni per ventilatori EC | con pos. OFF
Descrizione del prodotto
Questo commutatore di controllo a 3 posizioni controlla i ventilatori EC o gli attuatori per serrande. Può anche controllare in remoto i regolatori di velocità per ventilatori AC o i convertitori di frequenza. La tensione di alimentazione è 10 VDC. Il segnale di uscita è diviso in tre livelli. Il segnale di uscita delle posizioni 1 e 2 può essere regolato nella gamma da 1 - 10 VDC tramite trimmer interni. Il segnale di uscita della posizione 3 è sempre uguale alla tensione fornita: 10 VDC. Presente anche la posizione OFF. Il contenitore a prova di acqua e polvere consente il montaggio a incasso (IP44) o il montaggio su superficie (IP54).
Specifiche e descrizioni aggiuntive
Ventilatori con motori EC
Un motore a commutazione elettronica (EC) presenta generalmente un rotore composto da magneti permanenti che ruotano all'interno o attorno allo statore. Il controller di velocità del ventilatore integrato genera una corrente elettrica negli avvolgimenti dello statore, la cui intensità varia in base al segnale di controllo 0-10 V. Questa corrente genera un campo magnetico rotante, al quale si allineano i magneti permanenti, propellendo il funzionamento del motore EC. I principali vantaggi dei motori EC rispetto ai motori AC sono l'efficienza energetica superiore, la lunga durata, i livelli di rumore ridotti e le minori interferenze elettromagnetiche (EMI).
Controllo di un motore EC
Per un funzionamento ottimale, un motore EC si basa su un segnale di controllo che specifica la velocità desiderata del ventilatore. Questo segnale di controllo può essere digitale, utilizzando la comunicazione Modbus RTU, o analogico, solitamente variando da 0 a 10 Volt. L'SMT-D-3P-AL genera manualmente tale segnale in incrementi graduati.
Cos'è un interruttore di controllo a 3 passi?
La tensione di uscita di questo interruttore di controllo varia in base alla posizione della manopola rotante, divisa in tre passi. Questo interruttore controlla i ventilatori EC o gli attuatori delle serrande in tre passi. Può anche controllare a distanza i controller di velocità dei ventilatori AC (ad esempio le serie EVS o MVS di Sentera) o gli inverter di frequenza (serie FI-E) in tre passi. Questo interruttore può essere installato nel soggiorno mentre il controller di velocità del ventilatore è posizionato in una stanza tecnica o in un quadro elettrico.

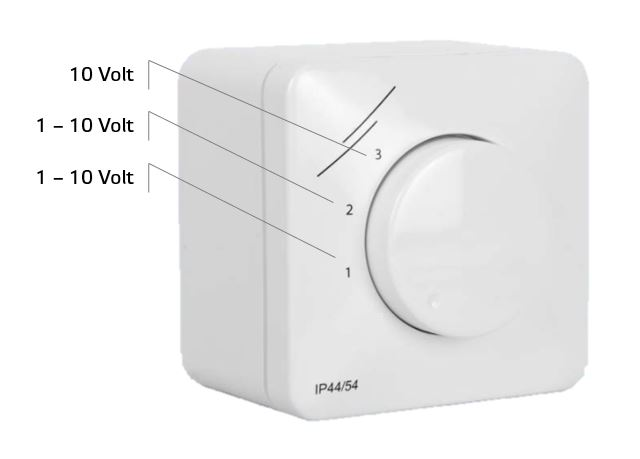

Livelli di uscita regolabili
Per alcune applicazioni, è desiderabile regolare il segnale di controllo per ottenere la velocità ottimale del ventilatore. Il segnale di controllo della posizione 1 e della posizione 2 può essere regolato, mentre il segnale della posizione 3 è fisso. Per le posizioni regolabili, l'SMT-D-3P-AL è dotato di trimmer interni per impostare il segnale nel range da 1 a 10 VDC. La posizione 3 è sempre uguale alla tensione di alimentazione, cioè 10 VDC.
Nessuna posizione OFF
In alcune occasioni, è tecnicamente o legalmente necessario garantire una minima fornitura d'aria in tutte le circostanze. La velocità del ventilatore non deve mai scendere sotto un livello minimo. Poiché questo interruttore di controllo non ha una posizione OFF, il segnale di controllo non raggiungerà mai 0 V. Anche in posizione 1, il segnale di controllo sarà minimo di 1 VDC (questa tensione minima di uscita può essere regolata tramite il trimmer integrato).
Involucro
L'involucro dell'SMT-1-30 è realizzato in plastica ASA solida di colore crema (RAL9010) resistente ai raggi UV e protegge l'elettronica da polvere, acqua e impatti. L'involucro offre opzioni di montaggio a filo e a superficie, rendendolo facile da installare su qualsiasi tipo di parete, incluse pareti in cartongesso, muratura o pannelli. Non è necessario cercare diverse versioni del prodotto. Se scegli l'opzione di montaggio a filo, si adatta perfettamente alla scatola standard europea e si fonde con lo sfondo. La classe di protezione è IP44 per il montaggio a filo e IP54 per il montaggio a superficie. Ha un aspetto gradevole e si adatta a qualsiasi stile di interni. La pulizia è molto semplice utilizzando solo un panno umido. Il nostro interruttore di controllo manuale è progettato per essere durevole e affidabile in diverse applicazioni HVAC. Presenta una costruzione robusta che può resistere alle esigenze del funzionamento continuo, offrendo agli utenti una soluzione affidabile per il controllo del ventilatore.
