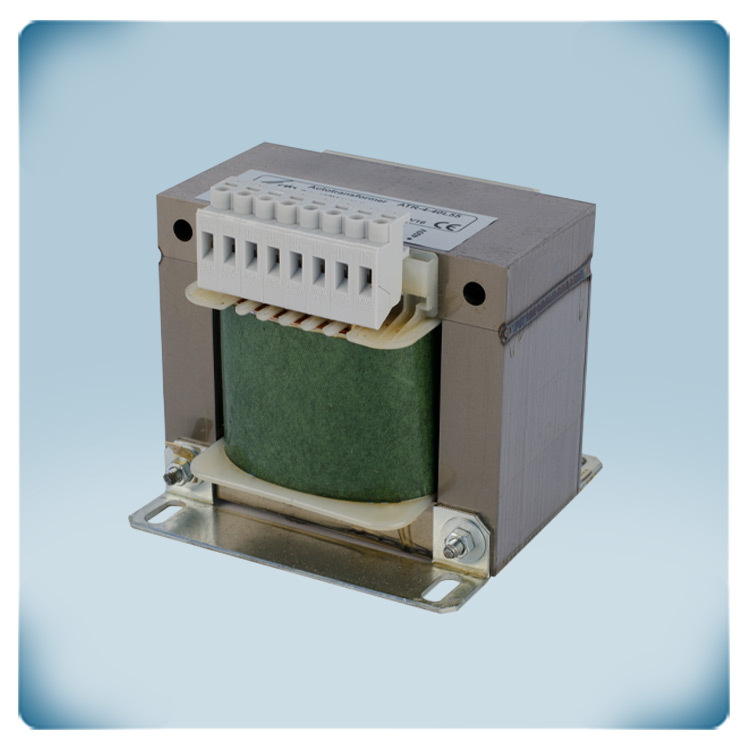

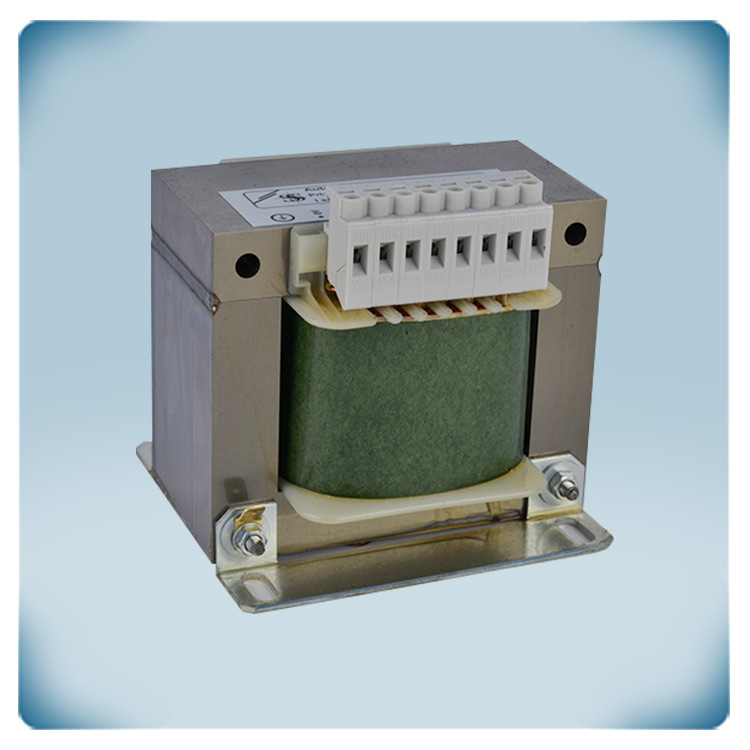

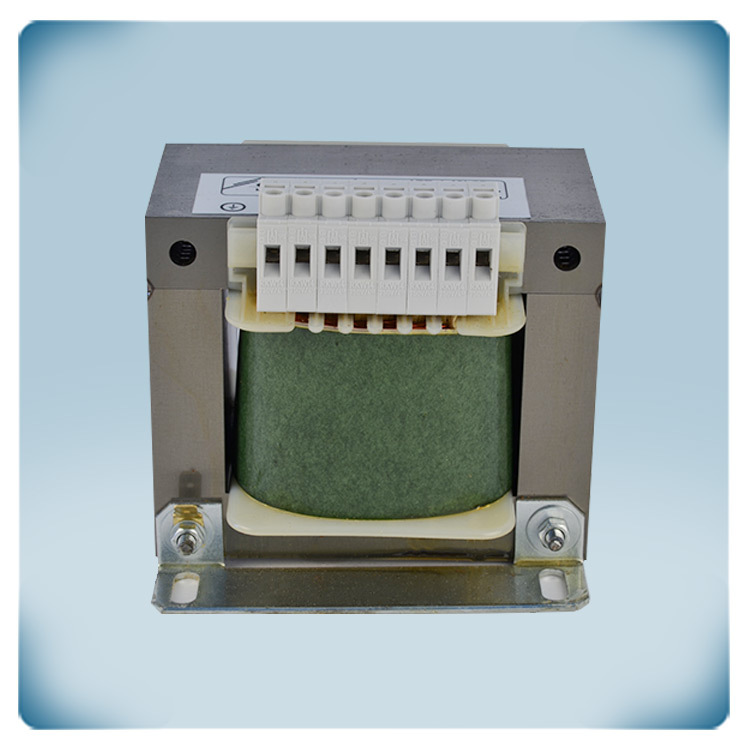

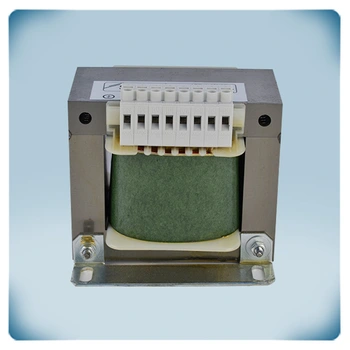

Autotrasformatore 400 VAC | 14 A
Descrizione del prodotto
Un autotrasformatore è un trasformatore a singola avvolgimento con avvolgimenti primari e secondari avvolti sullo stesso nucleo. La caratteristica principale di un autotrasformatore è la sua capacità di trasformazione della tensione, ovvero la sua capacità di convertire una tensione di ingresso in una tensione di uscita mantenendo un livello di corrente specifico. La tensione di ingresso massima è di 400 VAC e la corrente di uscita massima è di 14 A.
Per semplificare il montaggio su quadro elettrico, questo autotrasformatore presenta robusti supporti di montaggio. È rivestito in resina per evitare la corrosione e ridurre il rumore. Sono disponibili sette morsetti di tensione, che vanno da 0-130-170-220-260-300-400 VAC. Il blocco morsetti a vite può essere utilizzato per connetterlo.
Questi autotrasformatori sono utilizzati come componenti nei nostri regolatori di velocità per ventilatori, per regolare la velocità di ventilatori o pompe, ma possono essere utilizzati anche in altre applicazioni, come ad esempio nelle applicazioni di illuminazione. Sono apprezzati nei settori in cui il controllo della tensione e il risparmio energetico sono cruciali grazie al loro design compatto e alla loro convenienza economica. Che siano utilizzati per il controllo dei motori, la regolazione della tensione o le applicazioni di illuminazione, gli autotrasformatori sono essenziali per mantenere la stabilità e la funzionalità dei sistemi elettrici.
Documenti
Specifiche e descrizioni aggiuntive
![Diagramma Autotrasformatore](/it/file/articolo/immagine/descrizione/atr-4140l50/diagramma-per-autotrasformatore.jpg)
Gli autotrasformatori hanno un unico avvolgimento che agisce sia come primario che come secondario ed è magneticamente ed elettricamente collegato con prese per le connessioni elettriche. Sono utilizzati dove i sistemi elettrici hanno tensioni diverse. Quindi, gli autotrasformatori sono composti da un unico avvolgimento e da circuiti di ingresso e uscita. La sorgente di tensione e il carico sono collegati a due delle prese. Una presa all'estremità dell'avvolgimento serve come collegamento comune ai circuiti della sorgente e del carico.
Gli autotrasformatori funzionano come qualsiasi altro tipo di trasformatore dove la corrente primaria induce una corrente variabile nell'avvolgimento secondario secondo il rapporto dei giri negli avvolgimenti. L'avvolgimento secondario è attaccato lungo il suo avvolgimento per consentire la variazione dell'uscita in diversi passaggi e percentuali.
Quindi, i 400 V (tensione primaria) vengono applicati ai terminali terminali. La tensione secondaria è prelevata da due terminali, uno dei quali è comune a un terminale di tensione primaria.
L'autotrasformatore è il metodo più diffuso per ridurre la tensione di alimentazione di un motore del ventilatore. Questa tecnologia è molto affidabile e minimizza il ronzio e il rumore del motore e le emissioni elettromagnetiche che potrebbero disturbare apparecchiature elettroniche sensibili.
Applicazioni tipiche
Gli autotrasformatori di Sentera sono integrati nei regolatori di velocità del ventilatore basati su trasformatori di Sentera. Controllano i ventilatori AC in passaggi riducendo la tensione del motore. Gli autotrasformatori possono anche essere utilizzati in altre applicazioni che richiedono una riduzione della tensione.
Gli autotrasformatori possono essere utilizzati come dispositivo di sicurezza per proteggere utenti ed attrezzature. La sicurezza è una grande preoccupazione quando si tratta di elettricità poiché l'uso di tensioni troppo alte o troppo basse può causare problemi avversi. Una tensione eccessiva causa il guasto o la distruzione di un dispositivo. Nei casi più gravi, l'alta tensione può portare a incendi e folgorazioni, mentre la bassa tensione può causare un funzionamento insufficiente del dispositivo. I trasformatori elettrici configurano la distribuzione della tensione in modo che sia appropriata per il dispositivo ricevente.
La serie ATR-1 di autotrasformatori serve lo scopo di controllo del flusso d'aria nei motori del ventilatore monofase controllati dalla tensione. Sono una versione aperta, progettata per l'installazione in sistemi di ventilazione o riscaldamento industriali. La serie presenta otto tensioni di uscita e il lato secondario ed è destinata al montaggio su quadro elettrico e ha robusti supporti di montaggio. La temperatura massima ammissibile è di 155 °C e la temperatura di esercizio ambiente massima è di 35 °C.
Nella scelta di un trasformatore, è importante conoscere l'intensità massima della corrente assorbita. L'intensità data può essere prelevata da ogni attacco.
Facile da installare
Questo autotrasformatore può essere installato in un quadro elettrico. Può essere collegato tramite il morsetto a vite. I morsetti a vite offrono una connessione sicura e affidabile, garantendo che i fili siano fermamente fissati in posizione. Per prevenire il contatto accidentale con i fili sotto tensione, sono a prova di dita. Inoltre, sono compatibili con una varietà di dimensioni e tipi di filo e sono progettati per resistere ai fattori ambientali comuni nei sistemi HVAC, come le fluttuazioni di temperatura e le vibrazioni. Il loro design compatto offre una protezione IP20 contro l'ingresso di polvere per aggiungere un ulteriore strato di sicurezza racchiudendo i componenti elettrici sotto tensione.
